6 Приподнимите и снимите упор для рук и клавиатуру в сборе с дисплея в
сборе.

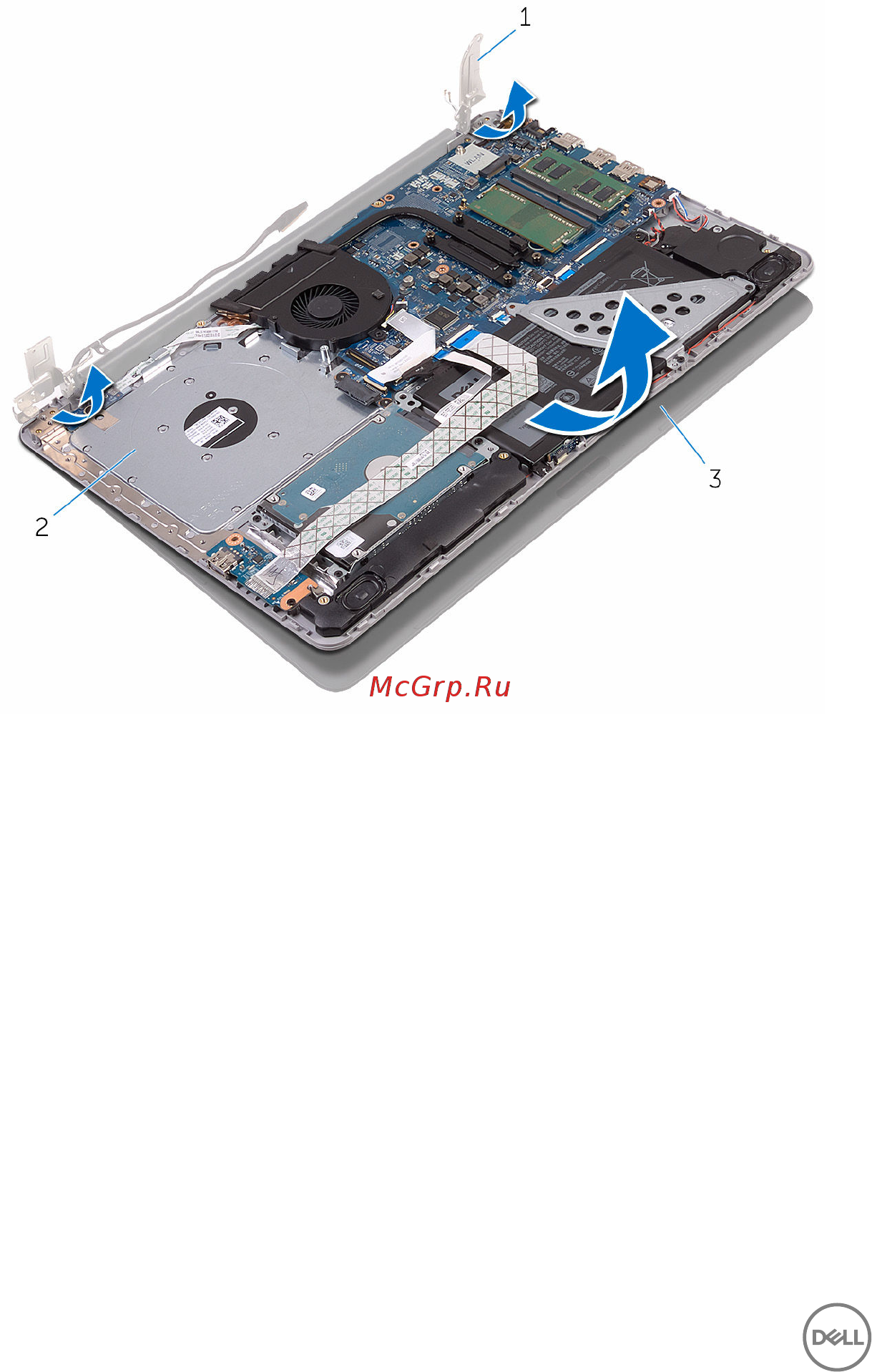

1 шарниры дисплея (2) 2 упор для рук и клавиатура в
сборе
3 дисплей в сборе
80
