Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [90/116] 221848
![Dell Inspiron 5565, 5565-0576 Инструкция по эксплуатации онлайн [90/116] 221848](/views2/1264462/page90/bg5a.png)

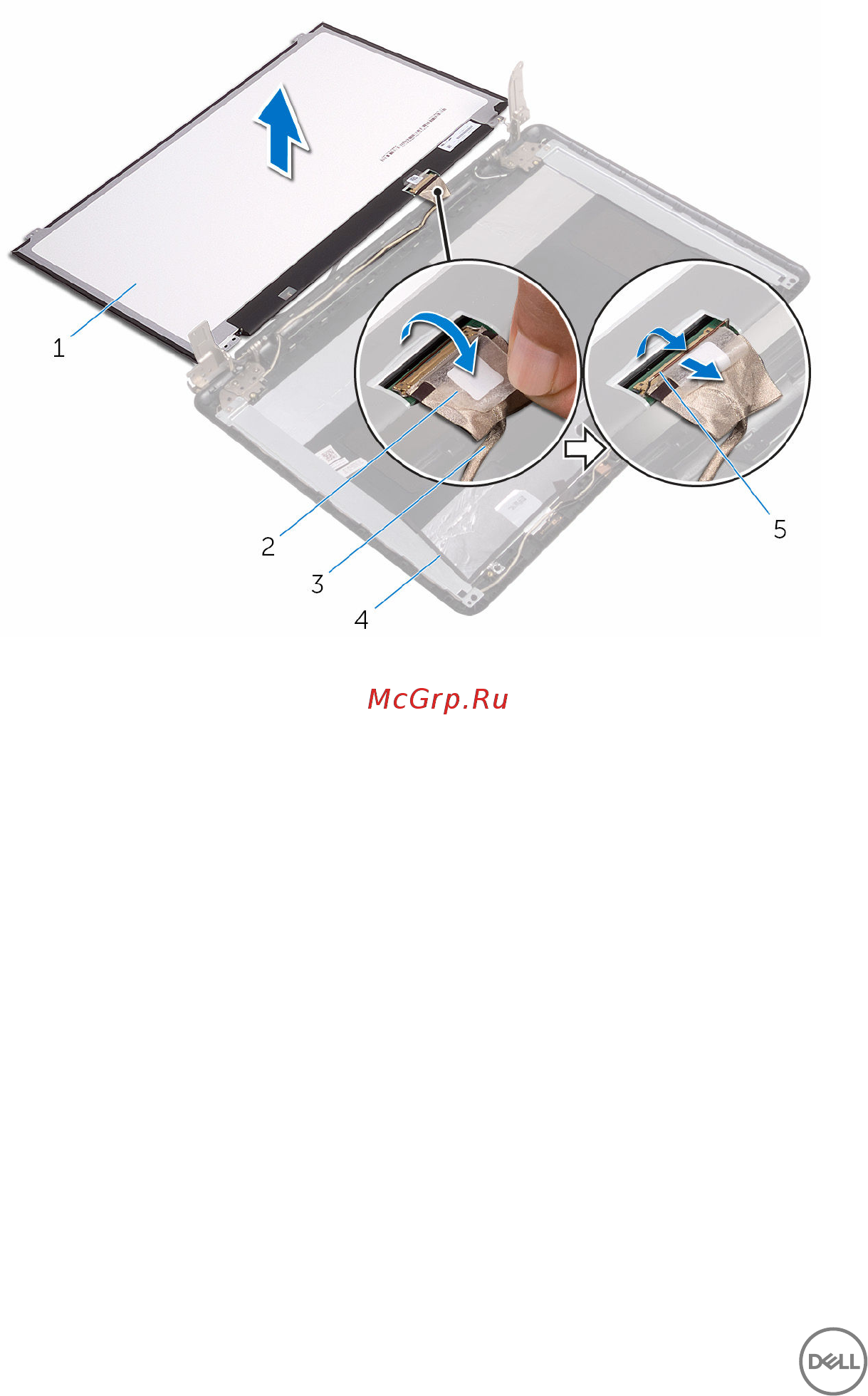

5 Снимите панель дисплея с задней крышки дисплея.
1 панель дисплея 2 лента
3 кабель дисплея 4 задняя крышка дисплея
5 защелка
90
