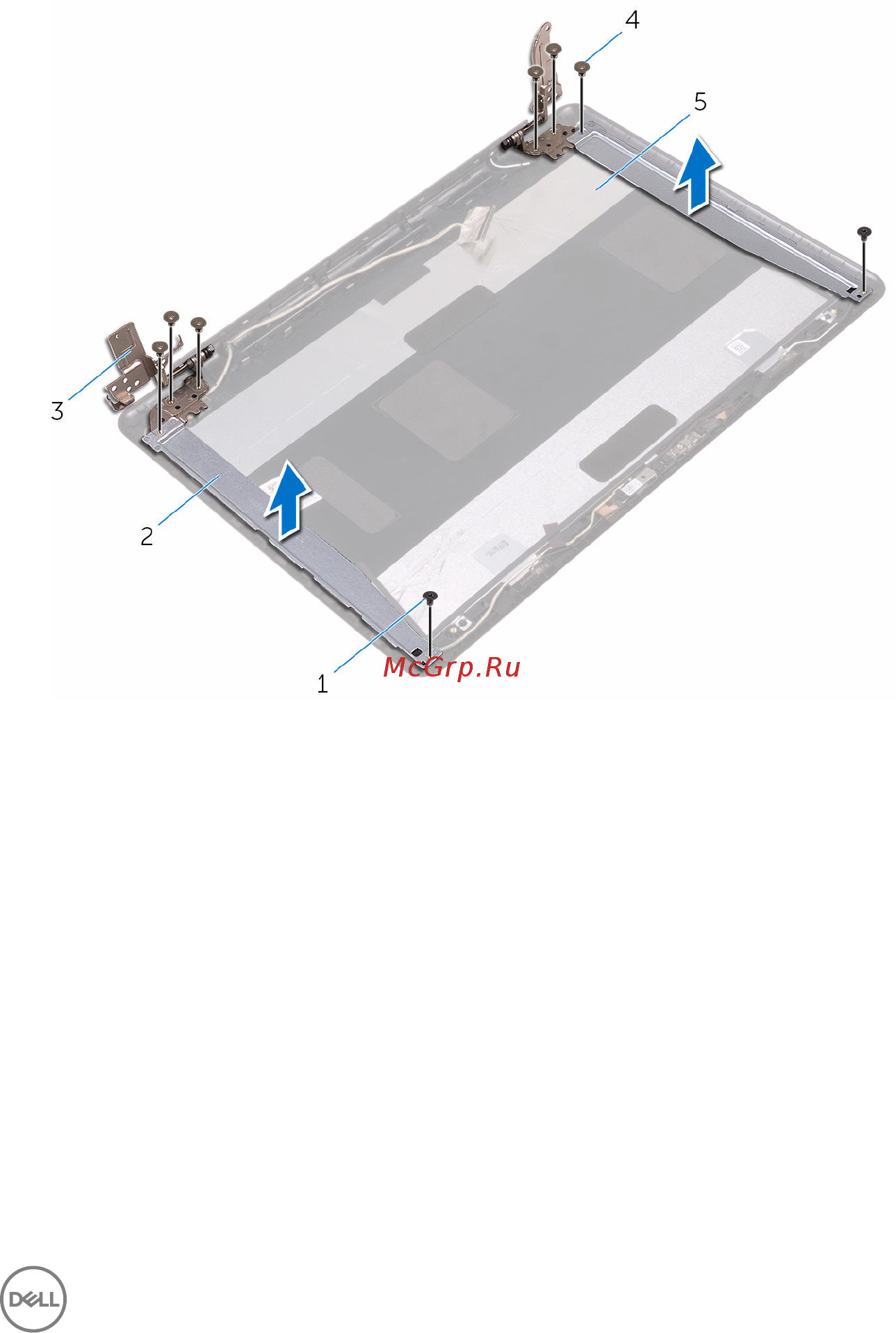

3 Приподнимите скобы шарниров дисплея и снимите их с задней крышки
дисплея.
1 винты M2x3 (2) 2 скобы панели дисплея (2)
3 шарниры дисплея (2) 4 винты M2.5x3 (6)
5 задняя крышка дисплея
93
