Dell XPS 13, 9360-9630 [23/69] Установка динамиков
![Dell XPS 13, 9360-9630 [23/69] Установка динамиков](/views2/1166437/page23/bg17.png)
Динамики 23
Правый динамик
1
Отсоедините кабель правого динамика от разъема на системной плате.
2
Выверните два винта, которыми правый динамик крепится к упору для
рук в сборе.
3
Снимите правый динамик с упора для рук в сборе.

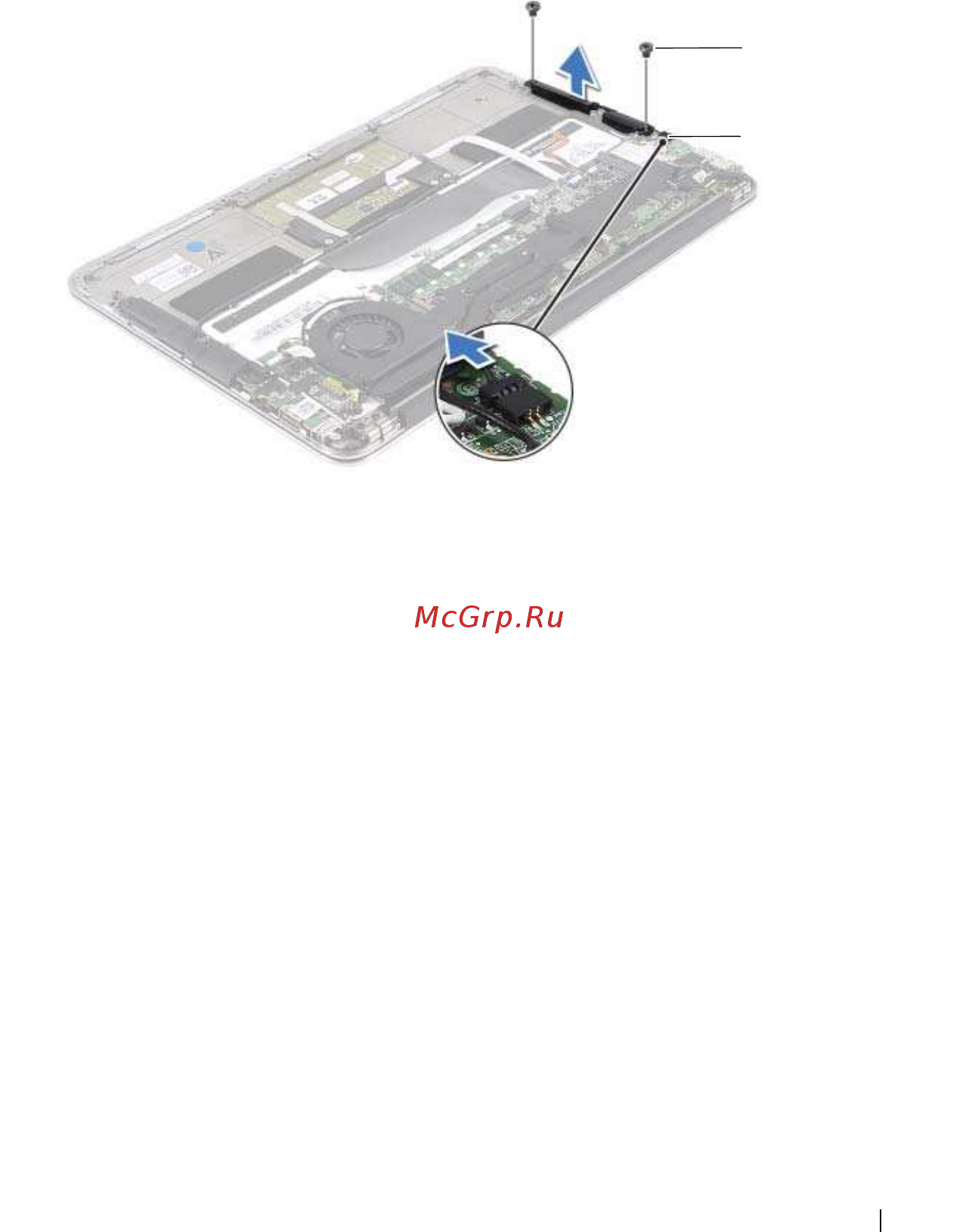

1 винты (2) 2 кабель правого динамика
1
2
