54 Батарея типа "таблетка"
Извлечение батареи типа "таблетка"
ПРЕДУПРЕЖДЕНИЕ. При извлечении батареи типа "таблетка"
восстанавливаются стандартные настройки BIOS. Перед
извлечением батарейки типа "таблетка" рекомендуется записать
настройки BIOS.
1
С помощью пластмассовой палочки аккуратно подденьте батарейку
типа "таблетка" и извлеките ее из гнезда для батарейки на системной
плате.
Замена батареи типа "таблетка"
1
Повернув ее стороной со знаком «+» вверх, вставьте батарейку типа
«таблетка» в гнездо для батарейки на системной плате.

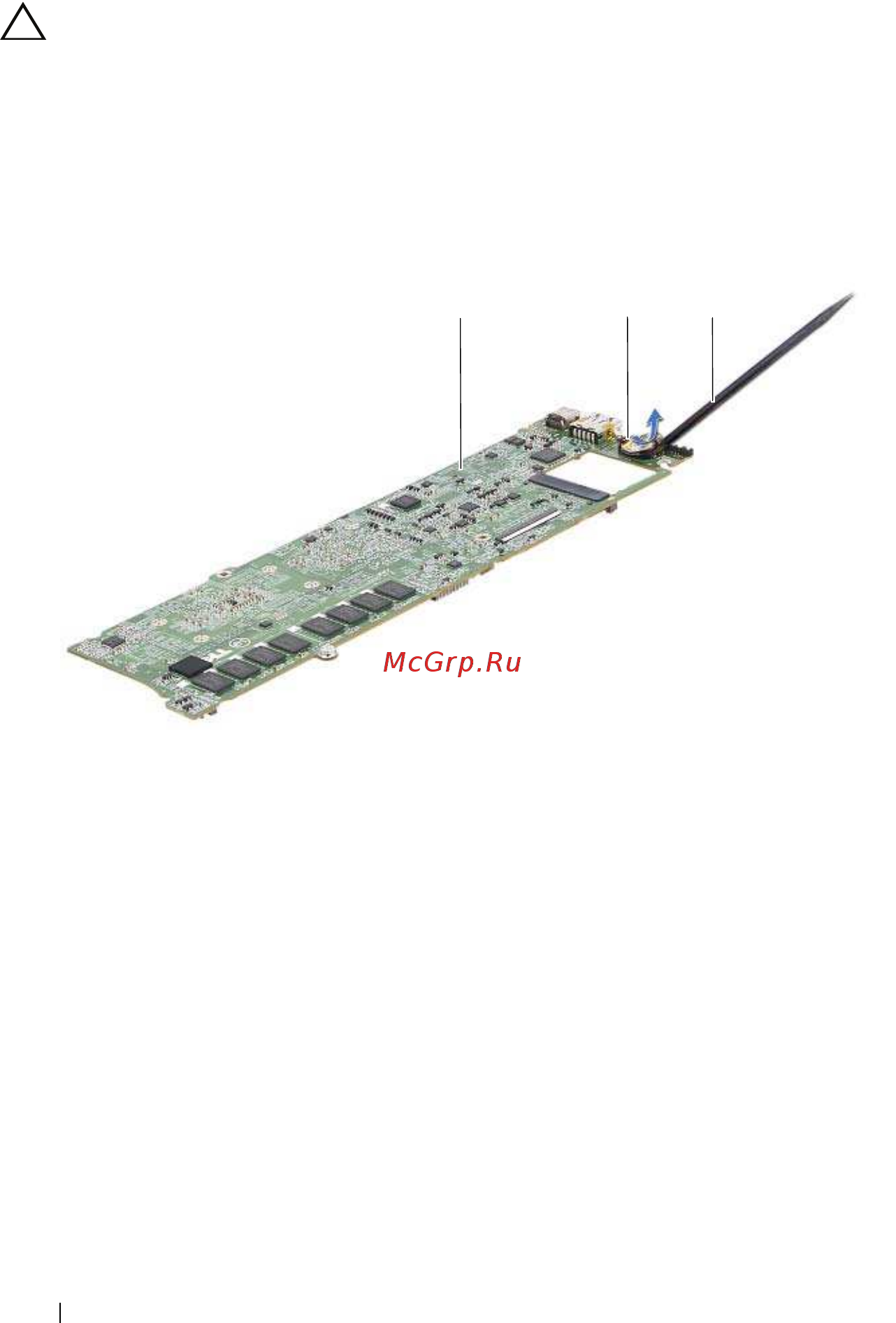

1 cистемная плата 2 батарея типа "таблетка"
3 пластиковая палочка
213
