Dell XPS 13, 9360-9630 [61/69] Установка дисплея в сборе
![Dell XPS 13, 9360-9630 [61/69] Установка дисплея в сборе](/views2/1166437/page61/bg3d.png)
Дисплей в сборе 61
8
Осторожно поднимите упор для рук в сборе на 90 градусов, затем
снимите упор для рук в сборе с дисплея в сборе.
Установка дисплея в сборе
1
Вставьте и поместите на место упор для рук в сборе на дисплей в сборе.
2
Нажмите на крепежные петли дисплея и убедитесь в том, что отверстия
для винтов на дисплее совмещены с отверстиями для винтов упора для
рук в сборе.
3
Завинтите винты, которыми дисплей в сборе крепится к упору для рук в
сборе.
4
Уложите кабели мини-платы в направляющие.
5
Вставьте кабель сенсорной панели в разъем на системной плате и
нажмите на защелку разъема, чтобы закрепить кабель.

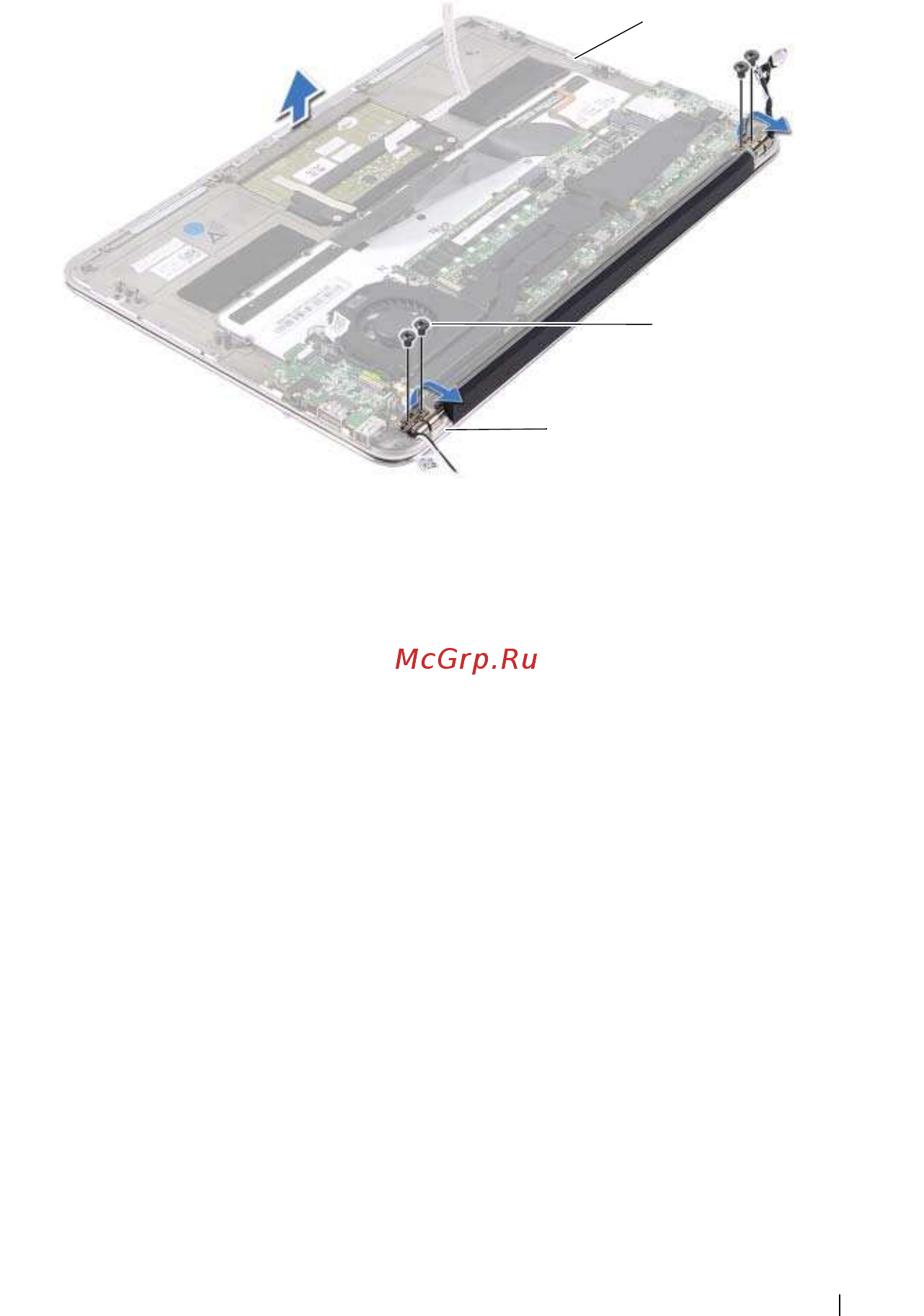

1 упор для рук в сборе 2 винты (4)
3 шарниры дисплея (2)
3
1
2
