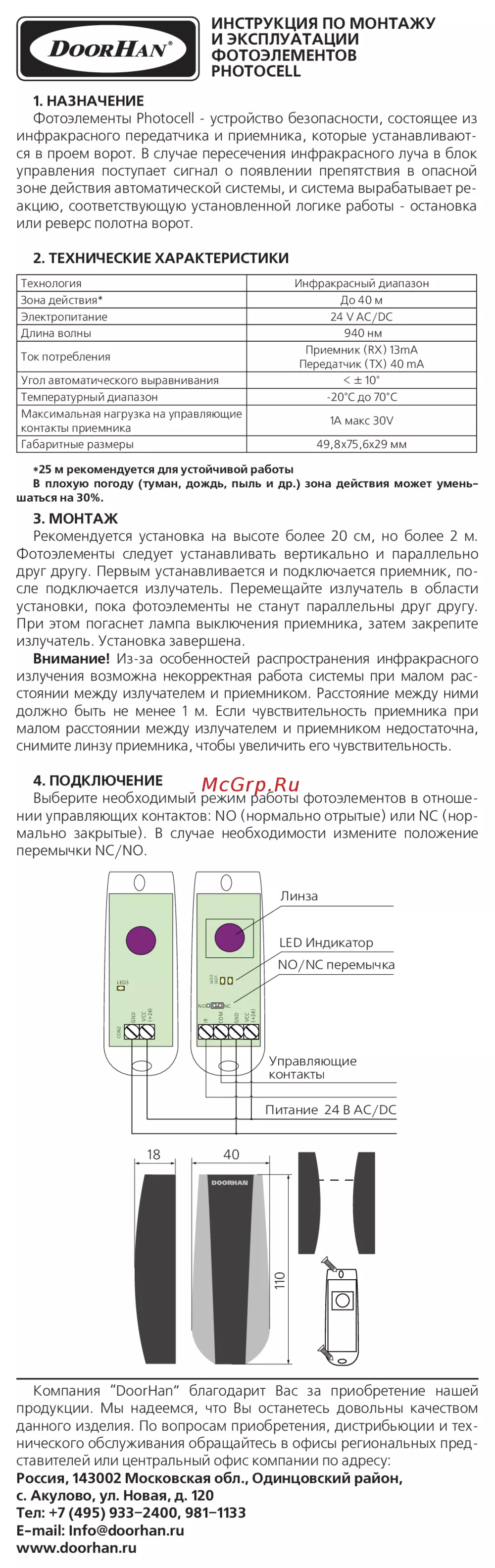

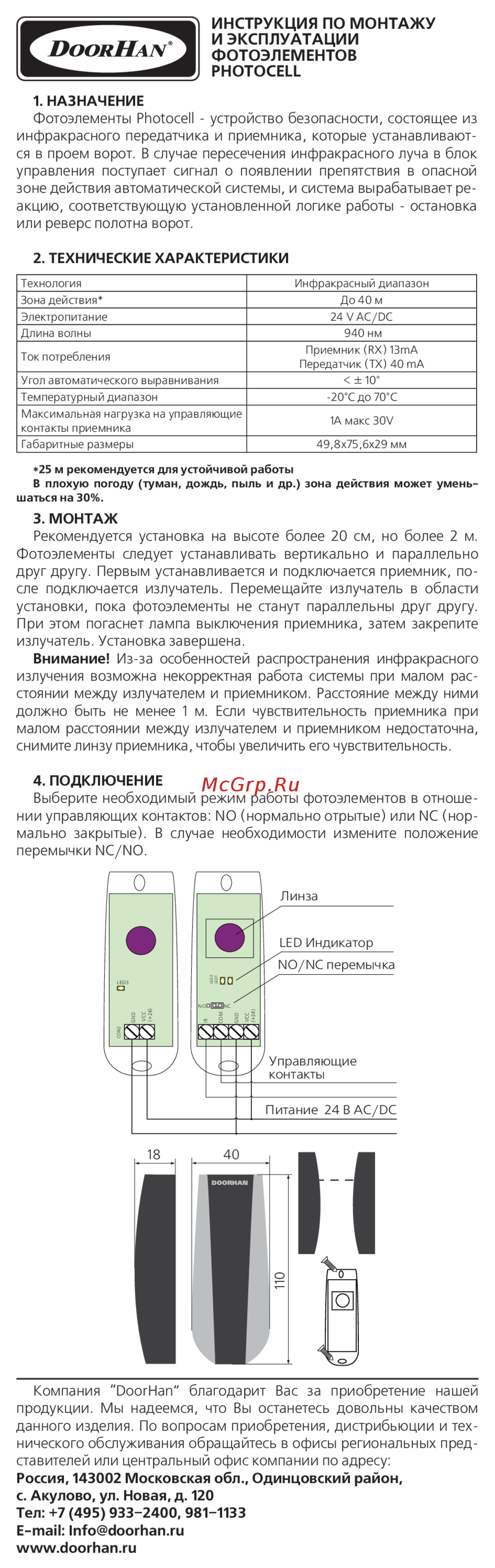

Инструкция по эксплуатации Страница: 1

DoorHan PHOTOCELL-N дальность до 20м Инструкция по эксплуатации онлайн

   

Фотоэлементы Photocell - устройство безопасности, состоящее из

инфракрасного передатчика и приемника, которые устанавливают-

ся в проем ворот. В случае пересечения инфракрасного луча в блок

управления поступает сигнал о появлении препятствия в опасной

зоне действия автоматической системы, и система вырабатывает ре-

акцию, соответствующую установленной логике работы - остановка

или реверс полотна ворот.

 

 

Рекомендуется установка на высоте более 20 см, но более 2 м.

Фотоэлементы следует устанавливать вертикально и параллельно

друг другу. Первым устанавливается и подключается приемник, по-

сле подключается излучатель. Перемещайте излучатель в области

установки, пока фотоэлементы не станут параллельны друг другу.

При этом погаснет лампа выключения приемника, затем закрепите

излучатель. Установка завершена.

 Из-за особенностей распространения инфракрасного

излучения возможна некорректная работа системы при малом рас-

стоянии между излучателем и приемником. Расстояние между ними

должно быть не менее 1 м. Если чувствительность приемника при

малом расстоянии между излучателем и приемником недостаточна,

снимите линзу приемника, чтобы увеличить его чувствительность.

 

Выберите необходимый режим работы фотоэлементов в отноше-

нии управляющих контактов: NO (нормально отрытые) или NC (нор-

мально закрытые). В случае необходимости измените положение

перемычки NC/NO.



           



Технология Инфракрасный диапазон

Зона действия* До 40 м

Электропитание 24 V AC/DC

Длина волны 940 нм

Ток потребления

Приемник (RX) 13mA

Передатчик (TX) 40 mA

Угол автоматического выравнивания < ± 10°

Температурный диапазон -20°С до 70°С

Максимальная нагрузка на управляющие

контакты приемника

1А макс 30V

Габаритные размеры 49,8х75,6х29 мм

Компания “DoorHan” благодарит Вас за приобретение нашей

продукции. Мы надеемся, что Вы останетесь довольны качеством

данного изделия. По вопросам приобретения, дистрибьюции и тех-

нического обслуживания обращайтесь в офисы региональных пред-

ставителей или центральный офис компании по адресу:



 







  



 



18 40

110

LED3

GND

VCC

(+24)

CON2

LED2

GND

VCC

(+24)

CON1

LED1

COM

NO NC

Управляющие

контакты

Питание 24 В AC/DC

NO/NC перемычка

LED Индикатор

Линза

Operating output

Power supply

24 V AC/DC

NO/NC Jumper

LED Indicator

Lens

DOORHAN

18 40

110

LED3

GND

VCC

(+24)

CON2

LED2

GND

VCC

(+24)

CON1

LED1

COM

NO NC

DOORHAN
