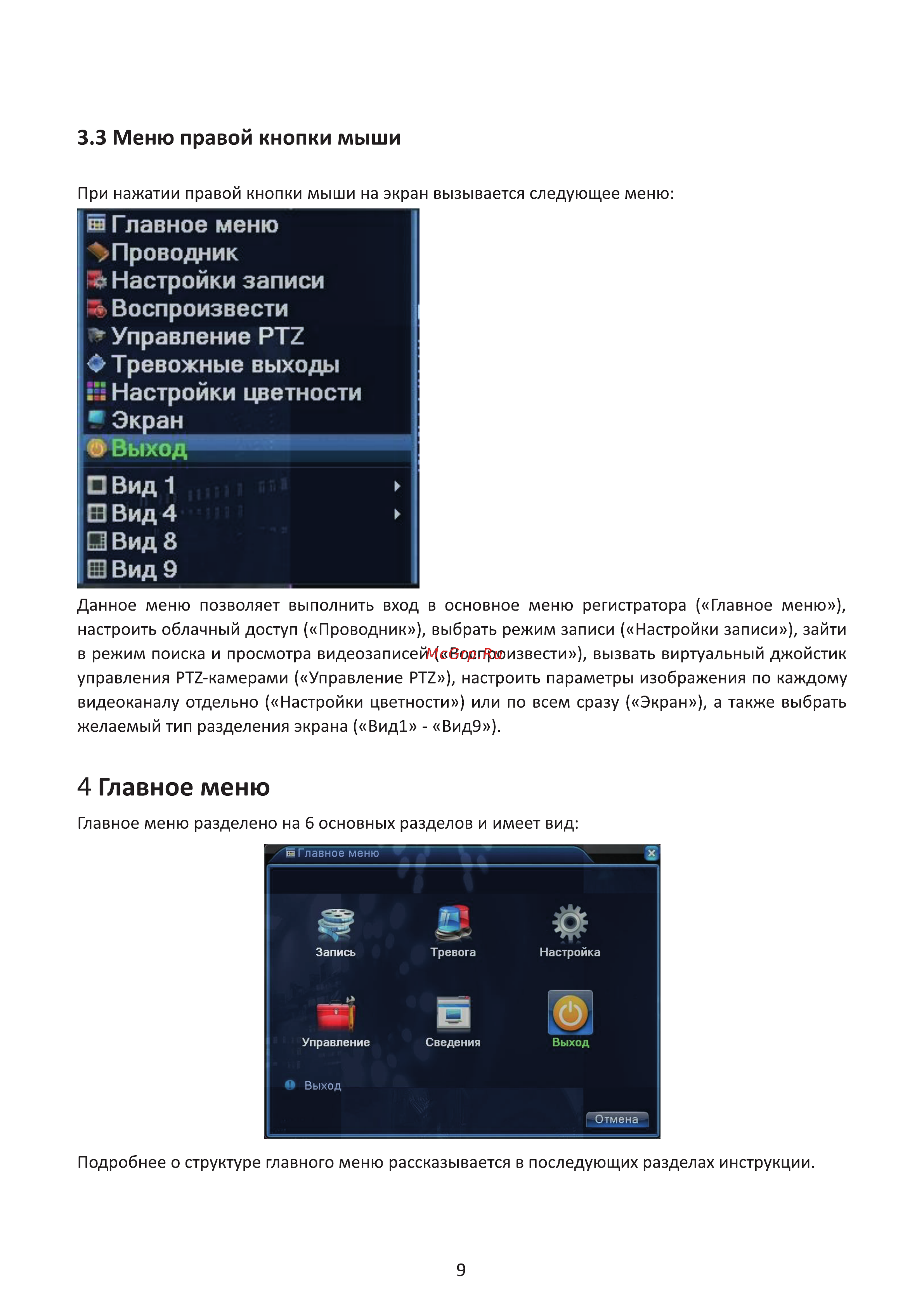

3 3 Меню правой кнопки мыши При нажатии правой кнопки мыши на экран вызывается следующее меню й Главное меню Проводник Настройки записи Воспроизвести Управление РТ7 Ф Тревожные выходы 5 Настройки цветности Экран Выход Вид 1 Ш Вид 4 Вид 8 ШВид 9 Данное меню позволяет выполнить вход в основное меню регистратора Главное меню настроить облачный доступ Проводник выбрать режим записи Настройки записи зайти в режим поиска и просмотра видеозаписей Воспроизвести вызвать виртуальный джойстик управления РТ2 камерами Управление РТ2 настроить параметры изображения по каждому видеоканалу отдельно Настройки цветности или по всем сразу Экран а также выбрать желаемый тип разделения экрана Вид1 Вид9 4 Главное меню Главное меню разделено на б основных разделов и имеет вид Подробнее о структуре главного меню рассказывается в последующих разделах инструкции 9
