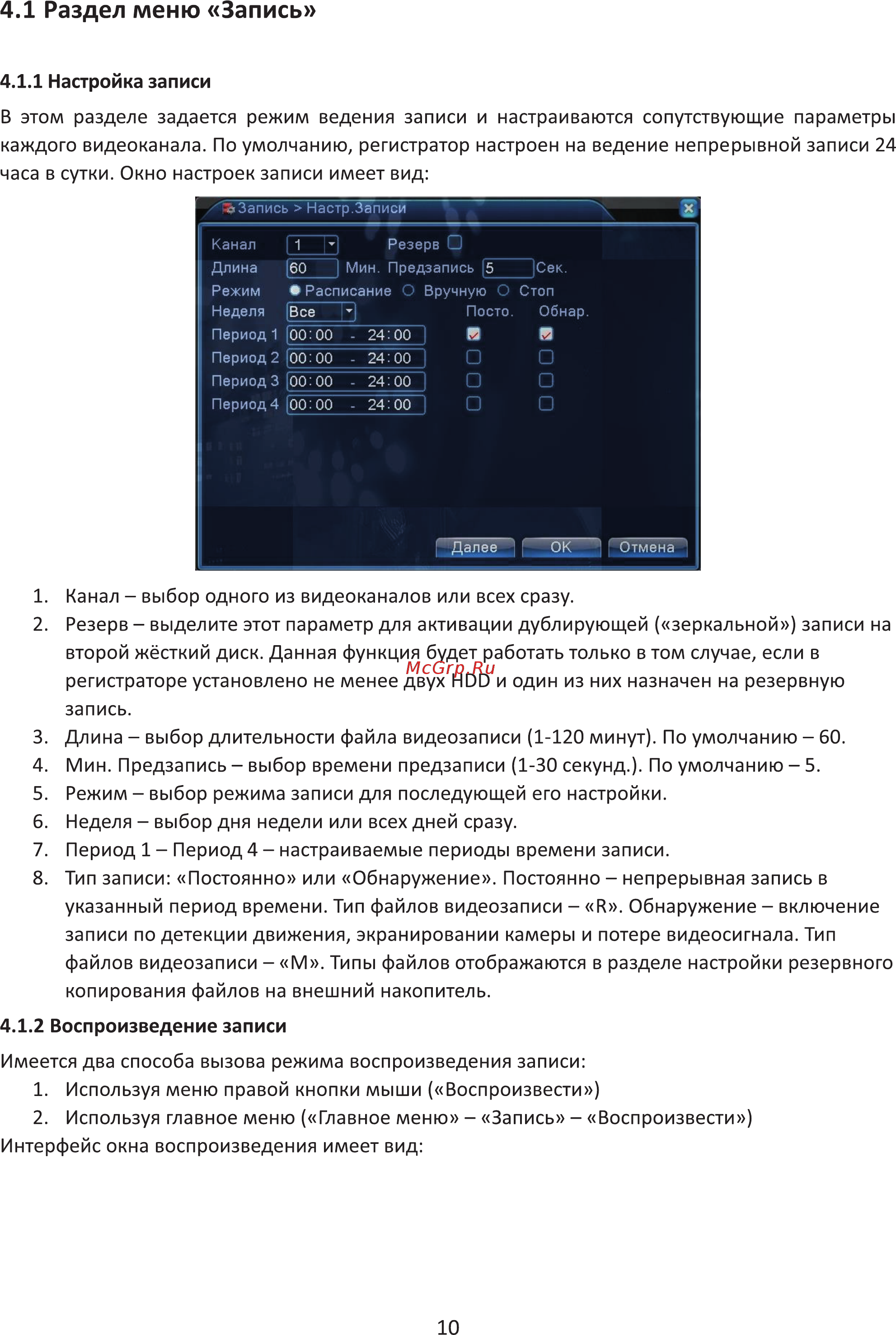

4 1 Раздел меню Запись 4 1 1 Настройка записи В этом разделе задается режим ведения записи и настраиваются сопутствующие параметры каждого видеоканала По умолчанию регистратор настроен на ведение непрерывной записи 24 часа в сутки Окно настроек записи имеет вид 1 Канал выбор одного из видеоканалов или всех сразу 2 Резерв выделите этот параметр для активации дублирующей зеркальной записи на второй жёсткий диск Данная функция будет работать только в том случае если в регистраторе установлено не менее двух HDD и один из них назначен на резервную запись 3 Длина выбор длительности файла видеозаписи 1 120 минут По умолчанию 60 4 Мин Предзапись выбор времени предзаписи 1 30 секунд По умолчанию 5 5 Режим выбор режима записи для последующей его настройки 6 Неделя выбор дня недели или всех дней сразу 7 Период 1 Период 4 настраиваемые периоды времени записи 8 Тип записи Постоянно или Обнаружение Постоянно непрерывная запись в указанный период времени Тип файлов видеозаписи R Обнаружение включение записи по детекции движения экранировании камеры и потере видеосигнала Тип файлов видеозаписи М Типы файлов отображаются в разделе настройки резервного копирования файлов на внешний накопитель 4 1 2 Воспроизведение записи Имеется два способа вызова режима воспроизведения записи 1 Используя меню правой кнопки мыши Воспроизвести 2 Используя главное меню Главное меню Запись Воспроизвести Интерфейс окна воспроизведения имеет вид 10
