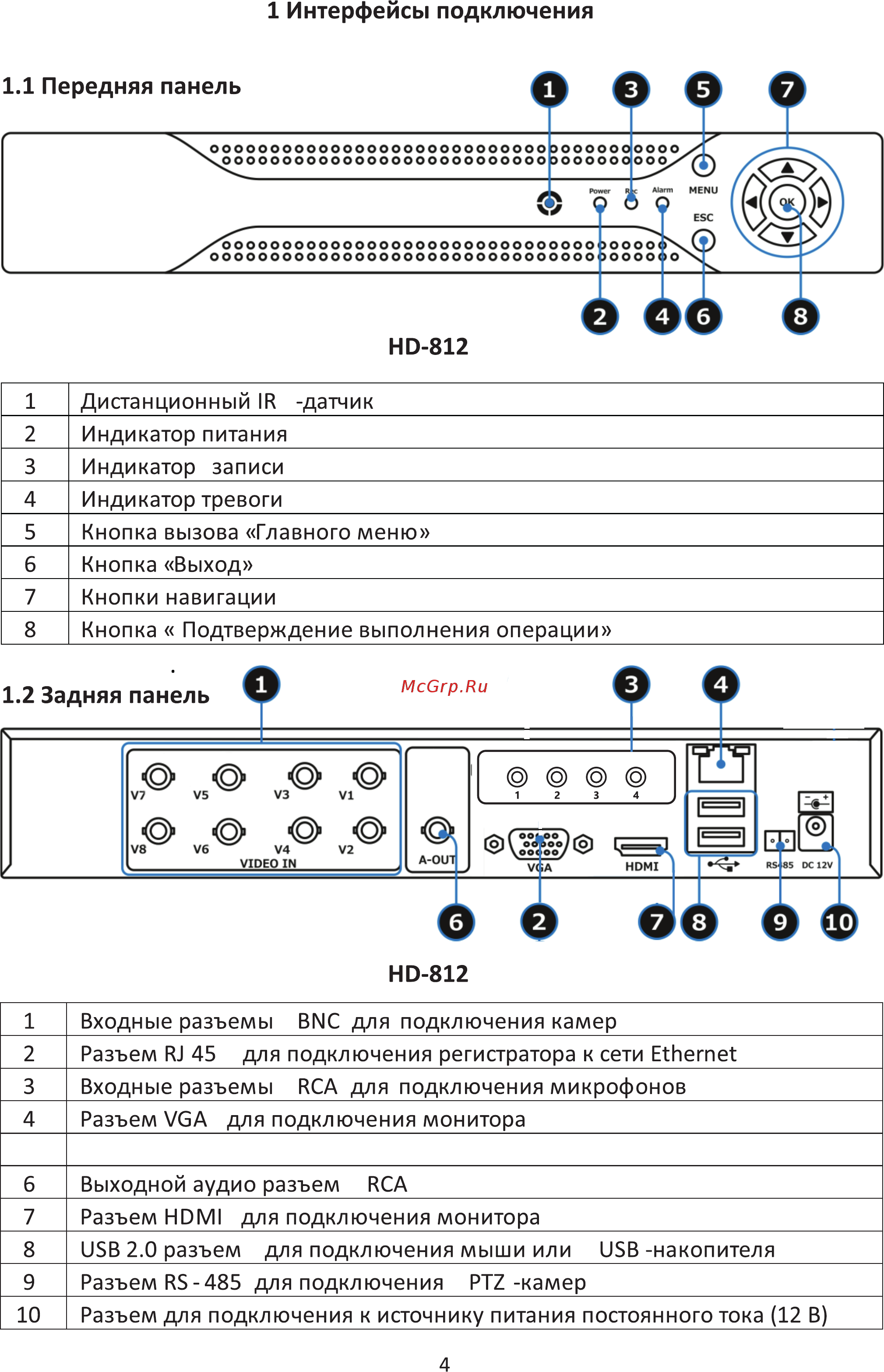

1 Интерфейсы подключения HD 812 1 2 3 4 5 6 7 8 Дистанционный 1В датчик Индикатор питания Индикатор записи Индикатор тревоги Кнопка вызова Главного меню Кнопка Выход Кнопки навигации Кнопка Подтверждение выполнения операции HD 812 1 2 3 4 Входные разъемы BNC для подключения камер Разъем RJ 45 для подключения регистратора к сети Ethernet Входные разъемы RCA для подключения микрофонов Разъем VGA для подключения монитора 6 7 8 9 10 Выходной аудио разъем RCA Разъем HDMI для подключения монитора USB 2 0 разъем для подключения мыши или USB накопителя Разъем RS 485 для подключения PTZ камер Разъем для подключения к источнику питания постоянного тока 12 В 4
