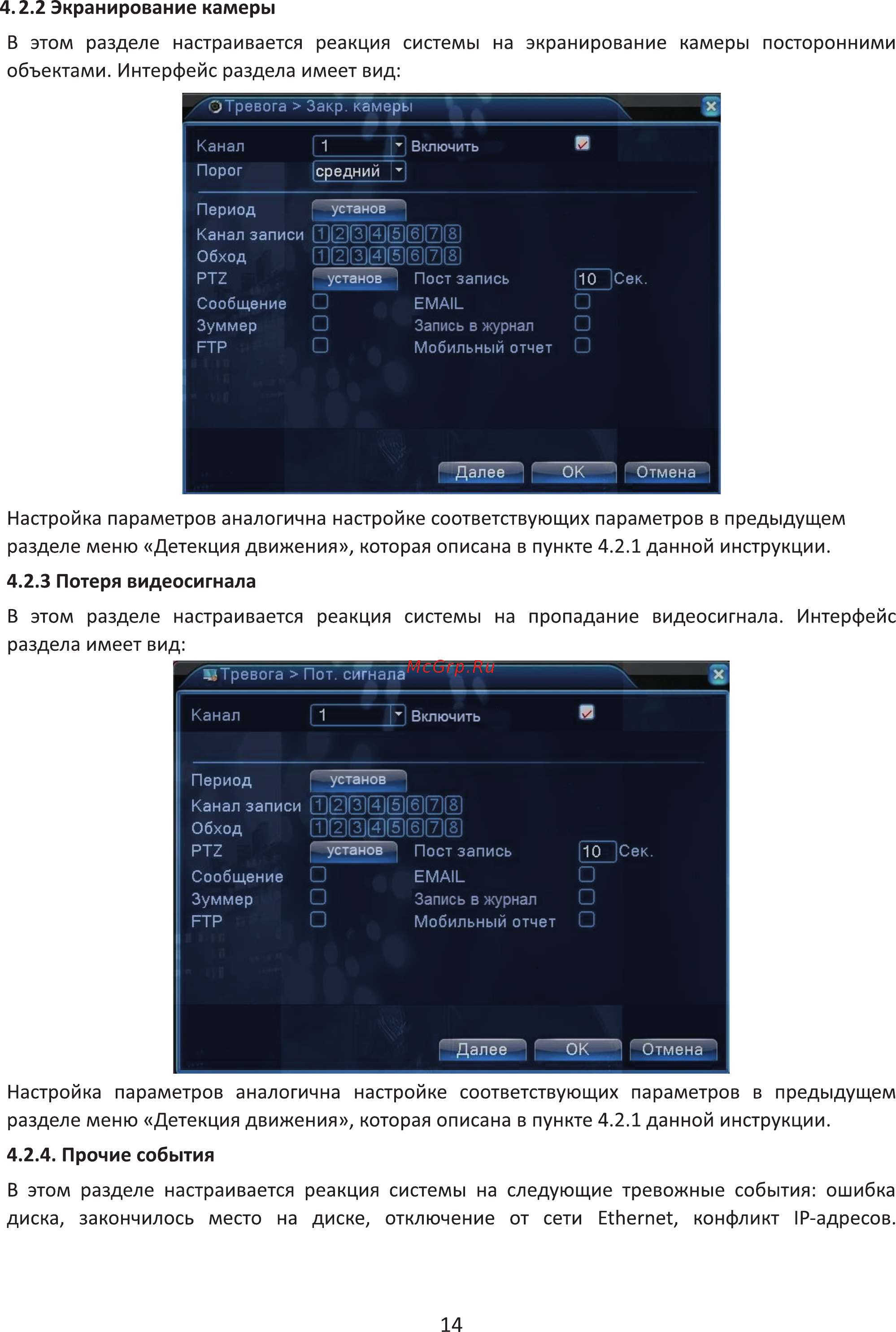

4 2 2 Экранирование камеры В этом разделе настраивается реакция системы на экранирование камеры посторонними объектами Интерфейс раздела имеет вид Настройка параметров аналогична настройке соответствующих параметров в предыдущем разделе меню Детекция движения которая описана в пункте 4 2 1 данной инструкции 4 2 3 Потеря видеосигнала В этом разделе настраивается реакция системы на пропадание видеосигнала Интерфейс раздела имеет вид Тревога Г 1от сигнале i Канал И 1 Включить Период установ Канал записи Обход PTZ установ Сообщение Зуммер FTP X Пост запись Я 10 Зек EMAIL Запись а журнал Мобильный отчет О Далее ОК Отмена 1 Настройка параметров аналогична настройке соответствующих параметров в предыдущем разделе меню Детекция движения которая описана в пункте 4 2 1 данной инструкции 4 2 4 Прочие события В этом разделе настраивается реакция системы на следующие тревожные события ошибка диска закончилось место на диске отключение от сети Ethernet конфликт IP адресов 14
