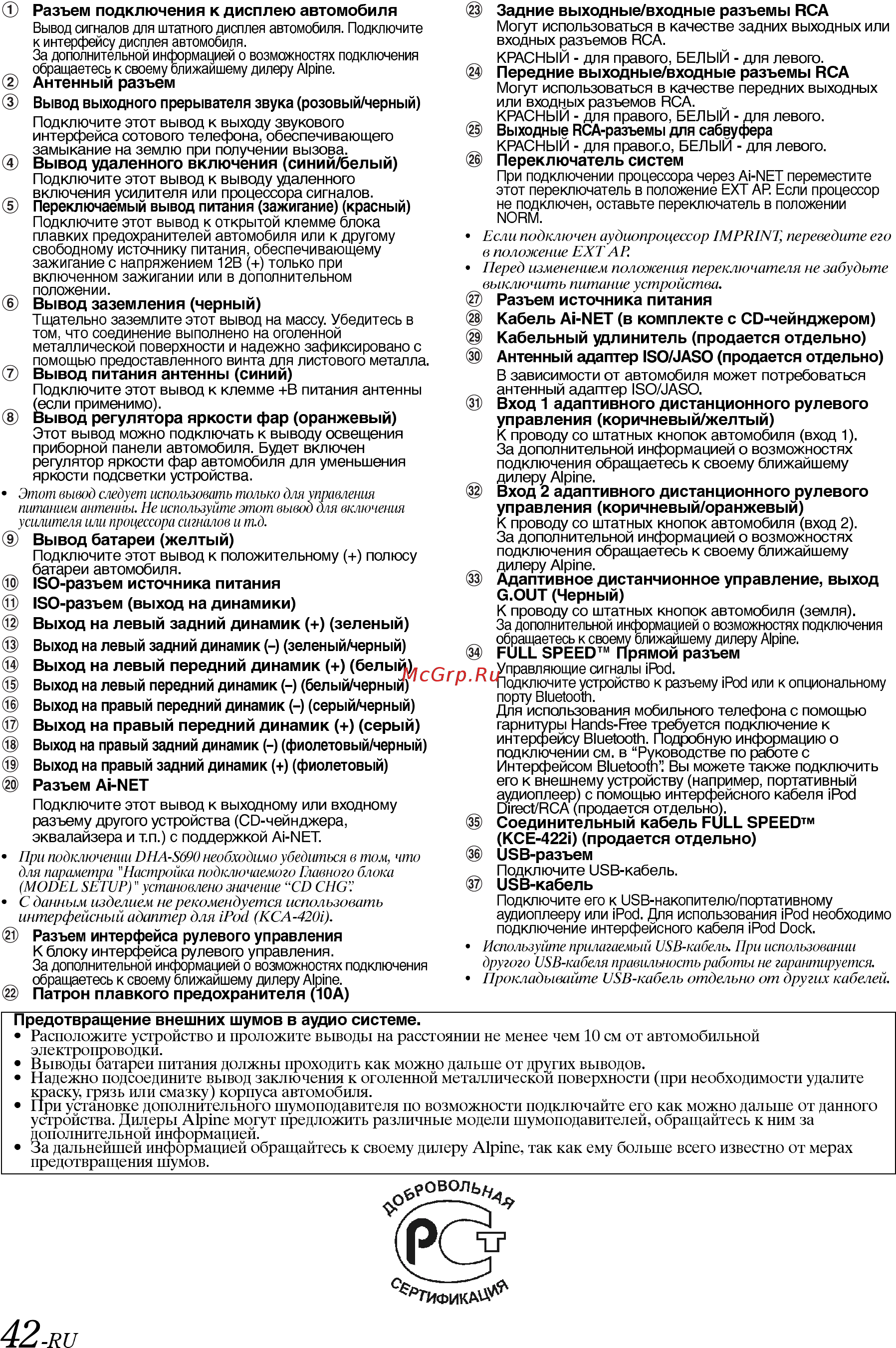

Разъем подключения к дисплею автомобиля Задние выходные входные разъемы RCA Вывод сигналов для штатного дисплея автомобиля Подключите к интерфейсу дисплея автомобиля За дополнительной информацией о возможностях подключения обращаетесь к своему ближайшему дилеру Alpine Антенный разъем Вывод выходного прерывателя звука розовый черный Подключите этот вывод к выходу звукового интерфейса сотового телефона обеспечивающего замыкание на землю при получении вызова Могут использоваться в качестве задних выходных или входных разъемов RCA КРАСНЫЙ для правого БЕЛЫЙ для левого Передние выходные входные разъемы RCA Могут использоваться в качестве передних выходных или входных разъемов RCA КРАСНЫЙ для правого БЕЛЫЙ для левого Выходные RCA разъемы для сабвуфера КРАСНЫЙ для правого БЕЛЫЙ для левого Переключатель систем Вывод удаленного включения синий белый Подключите этот вывод к выводу удаленного включения усилителя или процессора сигналов Переключаемый вывод питания зажигание красный Подключите этот вывод к открытой клемме блока плавких предохранителей автомобиля или к другому свободному источнику питания обеспечивающему зажигание с напряжением 12В только при включенном зажигании или в дополнительном положении При подключении процессора через Ai NET переместите этот переключатель в положение EXT АР Если процессор не подключен оставьте переключатель в положении NORM Если подключен аудиопроцессор IMPRINT переведите его в положение EXT АР Перед изменением положения переключателя не забудьте выключить питание устройства Разъем источника питания Кабель Ai NET в комплекте с CD чейнджером Кабельный удлинитель продается отдельно Антенный адаптер ISO JASO продается отдельно Вывод заземления черный Тщательно заземлите этот вывод на массу Убедитесь в том что соединение выполнено на оголенной металлической поверхности и надежно зафиксировано с помощью предоставленного винта для листового металла Вывод питания антенны синий В зависимости от автомобиля может потребоваться антенный адаптер ISÔ JASO Подключите этот вывод к клемме В питания антенны если применимо Вход 1 адаптивного дистанционного рулевого управления коричневый желтый Вывод регулятора яркости фар оранжевый Этот вывод можно подключать к выводу освещения приборной панели автомобиля Будет включен регулятор яркости фар автомобиля для уменьшения яркости подсветки устройства К проводу со штатных кнопок автомобиля вход 1 За дополнительной информацией о возможностях подключения обращаетесь к своему ближайшему дилеру Alpine Этот вывод следует использовать только для управления питанием антенны Не используйте зпют вывод для включения усилителя или процессора сигналов и т д Вывод батареи желтый Подключите этот вывод к положительному полюсу батареи автомобиля Вход 2 адаптивного дистанционного рулевого управления коричневый оранжевый К проводу со штатных кнопок автомобиля вход 2 За дополнительной информацией о возможностях подключения обращаетесь к своему ближайшему дилеру Alpine Адаптивное дистанчионное управление выход G OUT Черный ISO разъем источника питания ISO разъем выход на динамики Выход на левый задний динамик зеленый Выход на левый задний динамик зеленый черный Выход на левый передний динамик белый Выход на левый передний динамик белый черный Выход на правый передний динамик серый черный Выход на правый передний динамик серый Выход на правый задний динамик фиолетовый черный Выход на правый задний динамик фиолетовый Разъем Ai NET Подключите этот вывод к выходному или входному разъему другого устройства CD чейнджера эквалайзера и т п с поддержкой Ai NET К проводу со штатных кнопок автомобиля земля За дополнительной информацией о возможностях подключения обращаетесь к своему ближайшему дилеру Alpine FULL SPEED Прямой разъем Управляющие сигналы iPod Подключите устройство к разъему iPod или к опциональному порту Bluetooth Для использования мобильного телефона с помощью гарнитуры Hands Free требуется подключение к интерфейсу Bluetooth Подробную информацию о подключении см в Руководстве по работе с Интерфейсом Bluetooth Вы можете также подключить его к внешнему устройству например портативный аудиоплеер с помощью интерфейсного кабеля iPod Direct RCA продается отдельно Соединительный кабель FULL SPEED KCE 422Î продается отдельно USB разъем При подключении DHA S690 необходимо убедиться в том что для параметра Настройка подключаемого дивного блока MODEL SETUP 11 установлено значение CD CHG1 1 С данным изделием не рекомендуется использовать интерфейсный адаптер для iPod КСЛ 420 t Подключите USB кабель USB кабель Разъем интерфейса рулевого управления К блоку интерфейса рулевого управления За дополнительной информацией о возможностях подключения обращаетесь к своему ближайшему дилеру Alpine Подключите его к USB накопителю портативному аудиоплееру или iPod Для использования iPod необходимо подключение интерфейсного кабеля iPod Dock Используйте прилагаемый USB кабель При использовании другого USB кабеля правильность работы не гарантируется Прокладывайте USB кабель отдельно от других кабелей Патрон плавкого предохранителя 10А Предотвращение внешних шумов в аудио системе Расположите устройство и проложите выводы на расстоянии не менее чем 10 см от автомобильной электропроводки Выводы батареи питания должны проходить как можно дальше от других выводов Надежно подсоедините вывод заключения к оголенной металлической поверхности при необходимости удалите краску грязь или смазку корпуса автомобиля При установке дополнительного гпумоподавт еля по возможности подключайте его как можно дальше от данного устройства Дилеры Alpine могут предложить различные модели шумоподавителей обращайтесь к ним за дополнительной информацией За дальнейшей информацией обращайтесь к своему дилеру Alpine так как ему больше всего известно от мерах предотвращения шумов РСу 42 RU
