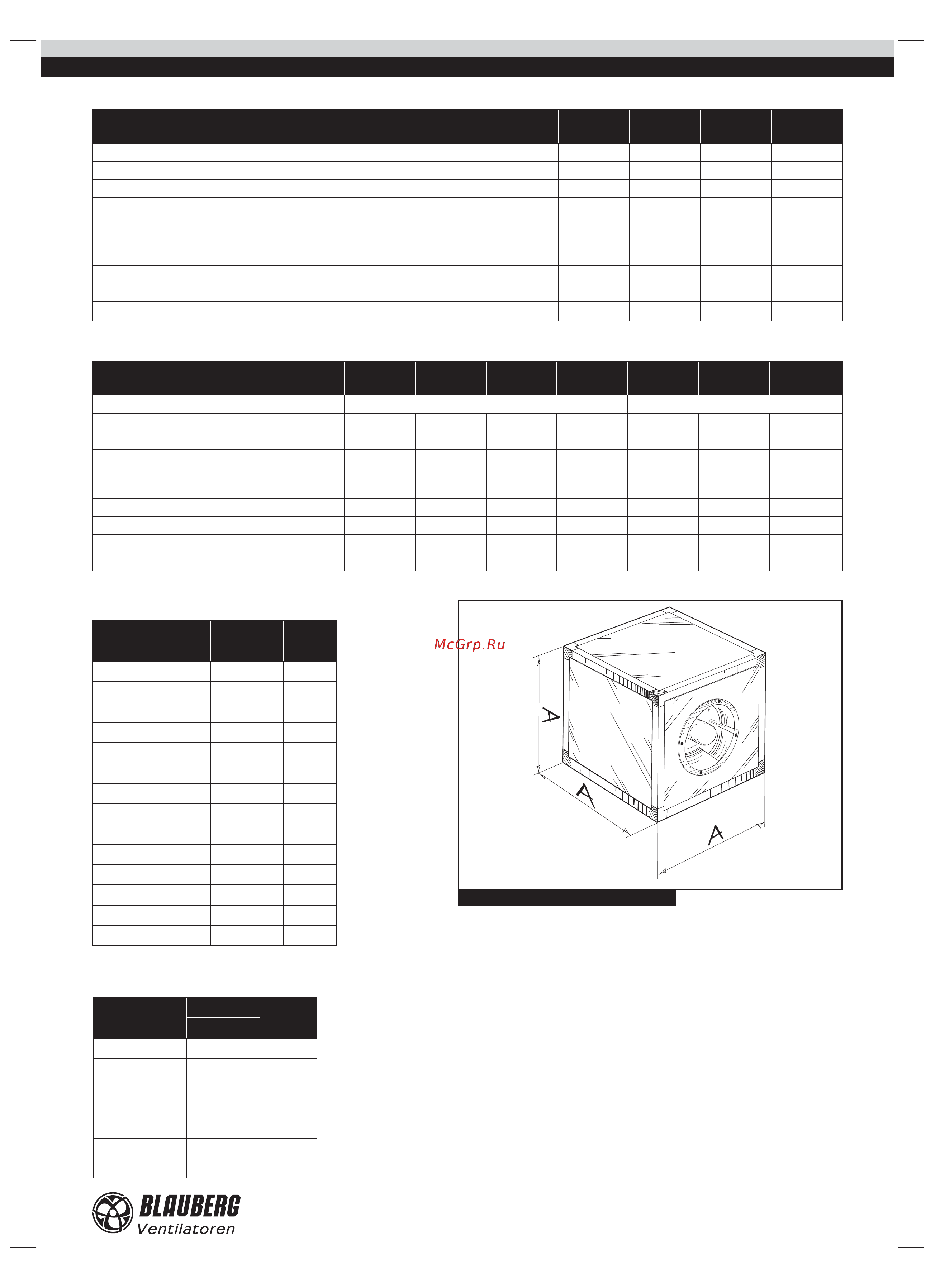

![Blauberg Iso-V 355 4E [5/16] Iso v iso v ec](/views2/1267111/page5/bg5.png)
www.blaubergventilatoren.de
5
Iso-V / Iso-V EC
Рис. 2. Габаритный чертеж Iso-V / Iso-V EC
Таблица 2. Технические характеристики вентилятора Iso-V EC
Таблица 3. Габаритные размеры Iso-V
Таблица 4. Габаритные размеры Iso-V EC
Параметры
Iso-V
500 4D
Iso-V
560 4D
Iso-V
560 6D
Iso-V
630 4D
Iso-V
630 4D max
Iso-V
630 6D
Iso-V
710 6D
Напряжение, В / 50 Гц 3~ 400 3~ 400 3~ 400 3~ 400 3~ 400 3~ 400 3~ 400
Потребляемая мощность, кВт 1,43 2,38 0,78 3,31 4,25 1,31 2,0
Ток, А 3 5 1,7 6,2 7,55 2,8 3,9
Макс. расход воздуха, м
3
/ч при потоке воздуха:
– перпендикулярно
– прямо
7940
7200
11340
10490
7970
7330
15170
13740
16870
14930
12030
10440
15830
14880
Частота вращения, мин
-1
1375 1365 885 1170 1300 880 890
Уровень звукового давления на расст. 3 м, дБ(А) 58 56 49 67 69 55 59
Макс. темп. перемещаемого воздуха,
о
С -40 +80 -40 +60 -40 +55 -40 +35 -40 +60 -40 +60 -20 +40
Защита IP X4 IP X4 IP X4 IP X4 IP X4 IP X4
Параметры
Iso-V ЕС
315
Iso-V ЕС
355
Iso-V ЕС
400
Iso-V ЕС
450
Iso-V ЕС
500
Iso-V ЕС
560
Iso-V ЕС
630
Напряжение, В / 50-60 Гц 1~ 230 3~ 400
Потребляемая мощность, кВт 0,15 0,25 0,5 0,75 1,32 2,36 2,75
Ток, А 1,23 1,1 2,2 3,3 2,1 3,65 4,3
Макс. расход воздуха, м
3
/ч при потоке воздуха:
– перпендикулярно
– прямо
2370
2252
3830
3639
5660
5377
6800
6460
10450
9928
13600
12920
16740
15903
Частота вращения, мин
-1
1600 1450 1500 1440 1350 1540 1300
Уровень звукового давления на расст. 3 м, дБ(А) 35 44 39 50 45 50 50
Макс. темп. перемещаемого воздуха,
о
С -40 +80 -25 +60 -25 +50 -25 +60 -25 +50 -25 +60 -25 +55
Защита IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4
Модель
Размеры, мм
Масса,
кг
A
Iso-V 355 4E 500 25
Iso-V 355 4D 500 25
Iso-V 400 4Е 670 39
Iso-V 400 4D 670 39
Iso-V 450 4Е 670 43
Iso-V 450 4D 670 43
Iso-V 500 4Е 670 52
Iso-V 500 4D 670 56
Iso-V 560 4D 800 99
Iso-V 560 6D 800 86
Iso-V 630 4D 800 102
Iso-V 630 4D max 800 100
Iso-V 630 6D 800 98
Iso-V 710 6D 1000 136
Модель
Размеры, мм
Масса, кг
A
Iso-V ЕС 315 500 25
Iso-V ЕС 355 500 25
Iso-V ЕС 400 670 39
Iso-V ЕС 450 670 39
Iso-V ЕС 500 670 43
Iso-V ЕС 560 670 43
Iso-V ЕС 630 670 52
Таблица 1. Технические характеристики вентилятора Iso-V (продолжение)
