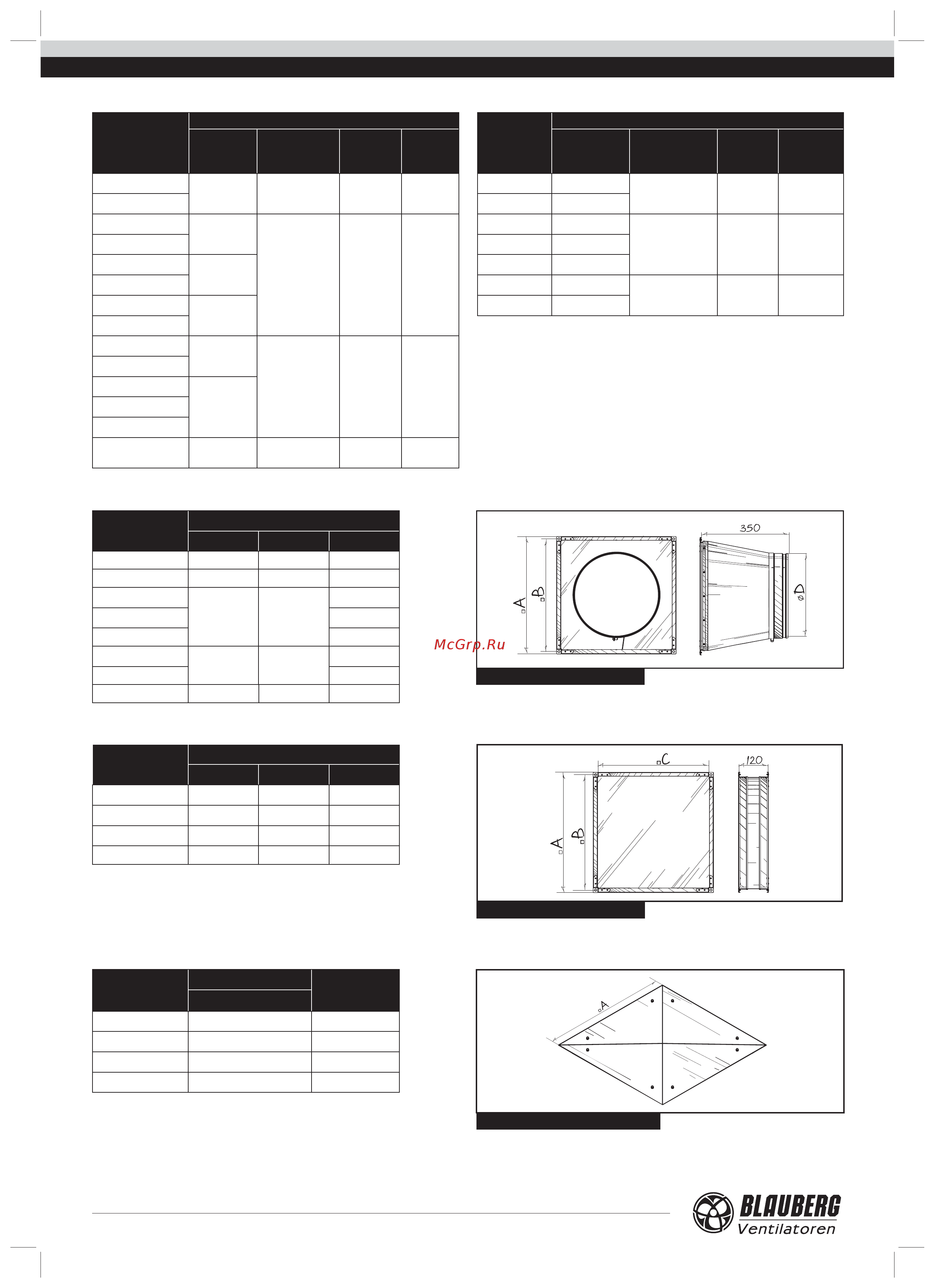

6
www.blaubergventilatoren.de
Iso-V / Iso-V EC
Модель
Размеры, мм
ABC
AKV 500 490 470 445
AKV 670 660 640 615
AKV 800 790 770 745
AKV 1000 990 970 945
Модель
Размеры, мм
Масса, кг
A
RSD-IV 315-355 600 2,3
RSD-IV 400-500 770 4,65
RSD-IV 560-630 900 7,65
RSD-IV 710 1100 11,4
Модель
Размеры, мм
ABØD
ARV 315 490 470 315
ARV 355 490 470 355
ARV 400
660 640
400
ARV 450 450
ARV 500 500
ARV 560
790 770
560
ARV 630 630
ARV 710 990 970 710
Модель
Опциональные принадлежности
Вставка-
переходник
ARV
Виброгасящая
вставка
AKV
Защитная
крыша
RSD-IV
Колпак
AH-IV
Iso-V ЕС 315
ARV 315
AKV 500
RSD-IV
315-355
AН-IV
315-355
Iso-V ЕС 355
ARV 355
Iso-V ЕС 400
ARV 400
AKV 670
RSD-IV
400-500
AН-IV
400-500
Iso-V ЕС 450
ARV 450
Iso-V ЕС 500
ARV 500
Iso-V ЕС 560
ARV 560
AKV 800
RSD-IV
560-630
AН-IV
560-630
Iso-V ЕС 630
ARV 630
Модель
Опциональные принадлежности
Вставка-
переходник
ARV
Виброгасящая
вставка
AKV
Защитная
крыша
RSD-IV
Колпак
AH-IV
Iso-V 355 4E
ARV 355 AKV 500
RSD-IV
315-355
AН-IV
315-355
Iso-V 355 4D
Iso-V 400 4Е
ARV 400
AKV 670
RSD-IV
400-500
AН-IV
400-500
Iso-V 400 4D
Iso-V 450 4Е
ARV 450
Iso-V 450 4D
Iso-V 500 4Е
ARV 500
Iso-V 500 4D
Iso-V 560 4D
ARV 560
AKV 800
RSD-IV
560-630
AН-IV
560-530
Iso-V 560 6D
Iso-V 630 4D
ARV 630
Iso-V 630 4D max
Iso-V 630 6D
Iso-V 710 6D ARV 710 AKV 1000
RSD-IV
710
RSD-IV
710
Таблица 5. Принадлежности для вентиляторов Iso-V
Таблица 7. Габаритные размеры вставки-переходника ARV
Таблица 8. Габаритные размеры виброгасящей вставки AKV
Таблица 9. Габаритные размеры защитной крыши RSD-IV
Таблица 6. Принадлежности для вентиляторов Iso-V EC
Рис. 3. Габаритный чертеж ARV
Рис. 4. Габаритный чертеж AKV
Рис. 5. Габаритный чертеж RSD-IV
