Модель

Размеры, мм

Масса, кг

AH-IV 315-355 478 458

225 3,2

AH-IV 400-500 648 628

321 6

AH-IV 560-630 778 758

421 9,1

AH-IV 710 978 958

421 12,0

Таблица 10. Габаритные размеры защитного колпака AH-IV

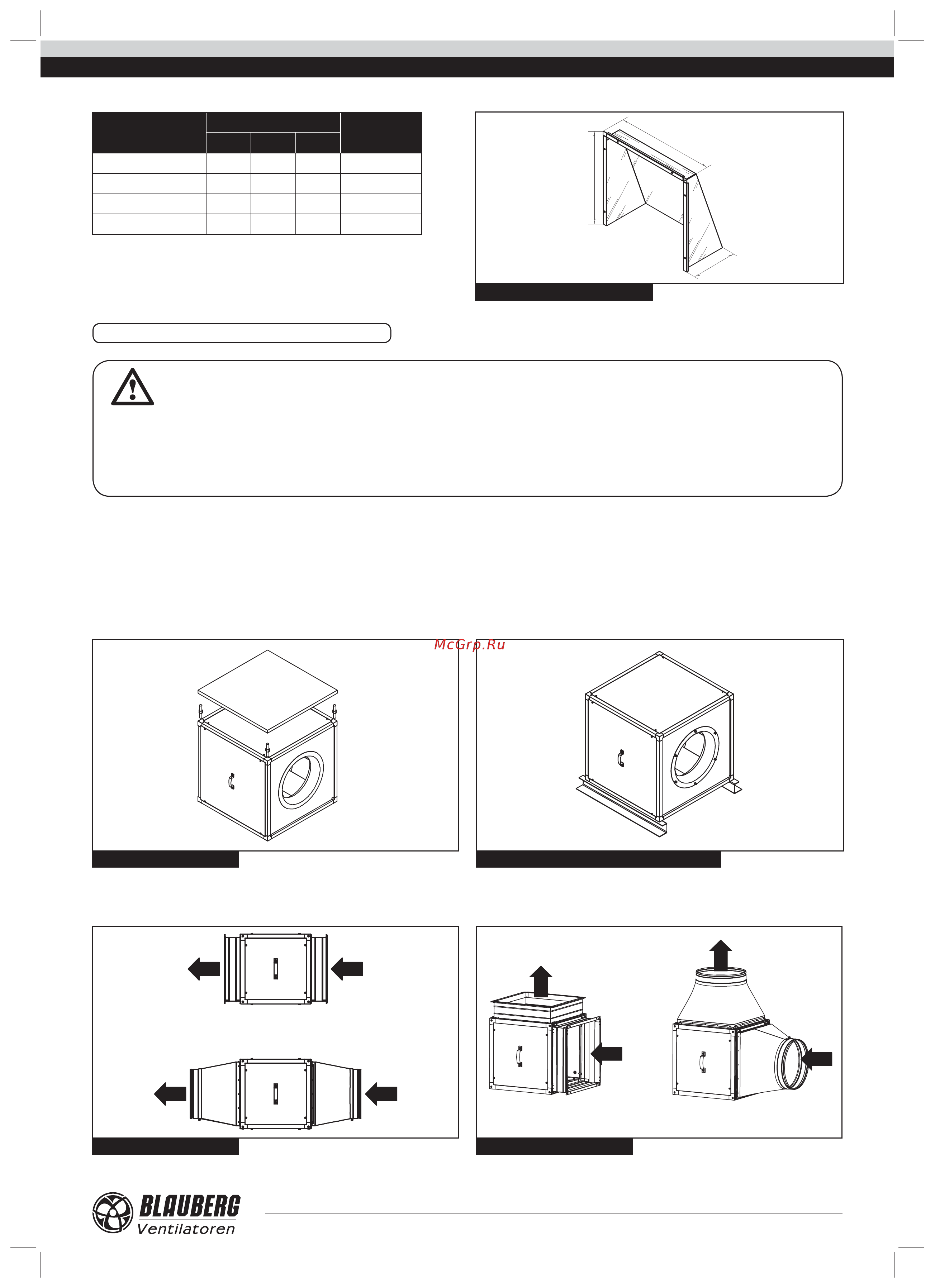

Рис. 6. Габаритный чертеж AH-IV

Рис. 7. Подвесной монтаж

Рис. 9. Линейный монтаж

Рис. 8. Монтаж на горизонтальной плоскости

Рис. 10. Монтаж под углом 90°

УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Вентилятор монтируется с квадратными каналами или с круглыми

через вставку-переходник. Вентилятор может быть подвешен на

резьбовых стержнях, закрепленных в резьбовых дюбелях (рис.7) или

жестко закреплен на горизонтальной плоскости (рис. 8).

При монтаже на улице используйте дополнительные принадлежности:

- защитную крышу (серия RSD-IV);

- защитный колпак (серия AH-IV) на притоке / вытяжке воздуха.

Направление движения воздуха в вентиляционной системе должно

соответствовать направлению стрелки на корпусе вентилятора.

Место монтажа вентилятора должно обеспечить достаточный и

быстрый доступ для сервисного обслуживания и ремонтных работ.

Вентилятор должен быть надежно заземлен.

Монтаж вентилятора необходимо проводить при выключенной

электрической сети.

Возможно изменение положения съемных панелей для направления

воздуха линейно (рис. 9) или под углом в 90° (рис. 10).

ВНИМАНИЕ

Перед монтажом:

 внимательно изучите руководство по эксплуатации изделия;

 проверьте отсутствие повреждений изделия, которые могли возникнуть при транспортировке.

Во время подготовки изделия к работе и при его эксплуатации соблюдайте правила техники безопасности.
