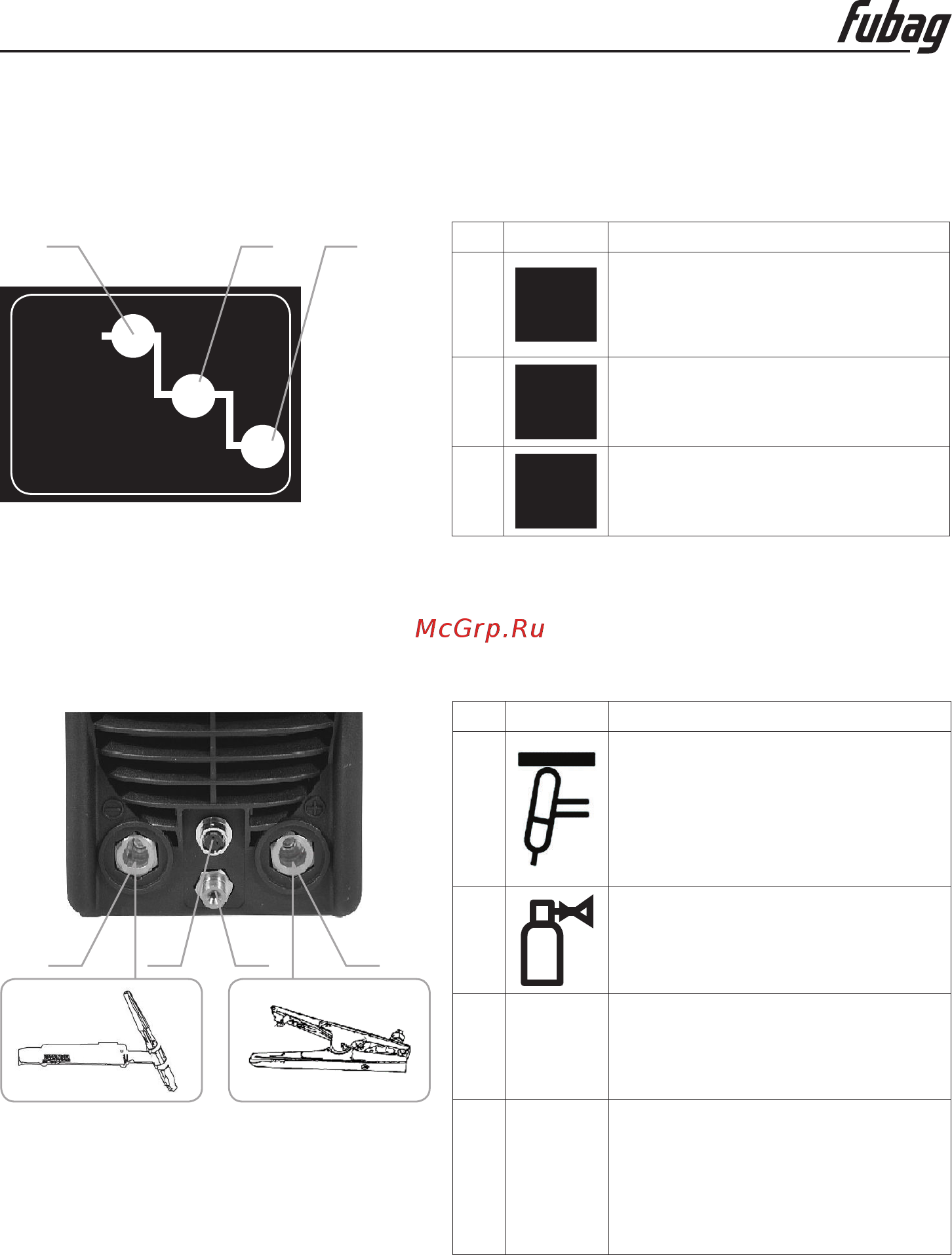

INTIG 180 DC PULSE
Инструкция по эксплуатации
- 11 -
MMA СВАРКА
• Для переключения между параметрами циклограммы нажимайте ручку настройки
(поз. 1 раздел 3.3). Для регулировки (увеличение/уменьшение) вращайте ручку.
Поз. Символ Описание
1
Hot
Start
Ток горячего старта в %
оттока сварки
Диапазон настройки: 50-200%
Диапозон настройки: 0,5-5 с
2
А
Ток сварки
Диапазон настройки: 5-180 А
3
Аrc
F or ce
Форсаж дуги
Диапазон настройки: 1-100
Рис. 3.5 Циклограмма процесса MMA
Hot
Start
MMA
A
Art
Force
1 2 3
4. Сварка TIG
4.1 ПОДКЛЮЧЕНИЕ СВАРОЧНОЙ ГОРЕЛКИ И КАБЕЛЯ МАССЫ
Всегда используйте сварочную горелку, соответствующую сварочному аппарату!
Поз. Символ Описание
1
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
2
Соединительный штуцер G1/4"
Подключение защитного газа
3
Гнездо подключения,
5 контактов
Подключение кабеля управления
горелки TIG
4
+
Розетка, сварочный ток «+»
• TIG: Подключение кабеля
массы
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
41 3 2
Рис. 4.1
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного
тока «-» и закрепить поворотом вправо.
• Присоединить шланг защитного газа сварочной горелки к присоединительному шту-
церу G1/4".
• Вставить штекер кабеля управления сварочной горелки в гнездо для кабеля управле-
ния и зафиксировать его поворотом вправо.
