УСТАНОВКА И ТЕСТИРОВАНИЕ
УСТАНОВКА

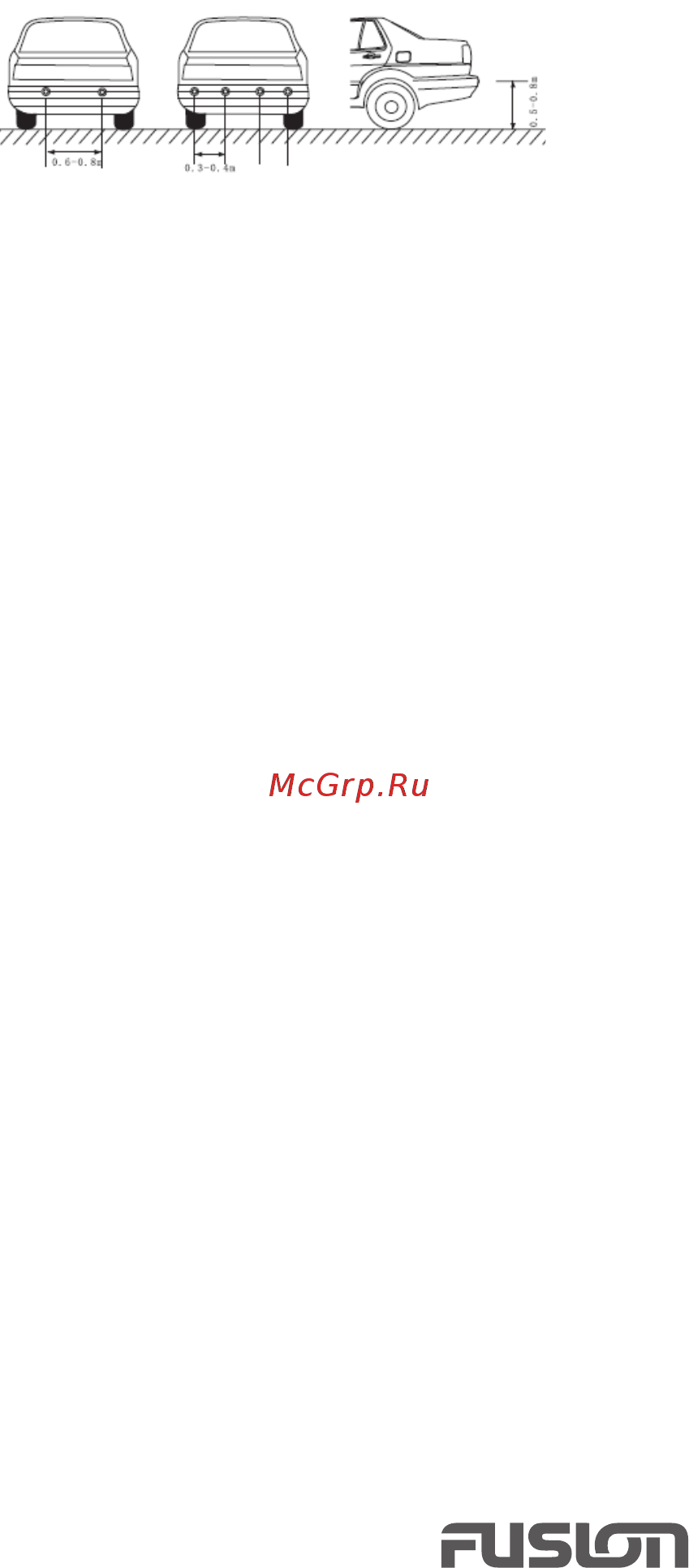

Для установки датчиков рекомендуется выбирать
следующее положение:
(установка двух или четырех датчиков парковки).
Перед установкой датчиков убедитесь в отсутствии
ложных срабатываний от элементов, выступающих
из задней части автомобиля (кронштейны крепле-
ния запасного колеса, прицепное устройство).
Перед разметкой и сверлением бампера убедитесь
в отсутствии или наличии в конструкции бампера
специально отведенных для датчиков мест кре-
пления. В бамперах некоторых современных авто-
мобилей предусматриваются места для прокладки
проводов и датчиков.
После установки датчиков отрегулируйте угол и на-
правление датчиков.
Датчики при установке должны быть ориентирова-
ны строго назад (задний бампер) или строго вперед
(передний бампер), выводом провода подключе-
ния вниз.
Подсоедините черный провод блока управления к
массе.
Подсоедините красный провод блока управления к
зажиганию (АСС).
Подсоедините желтый провод блока управления:
• к проводу, подающему (+) на лампы стоп-
сигнала (тогда передний парковочный радар бу-
дет работать только некоторое время после на-
жатия педали тормоза) или
• к цепи зажигания (АСС) (тогда передний парко-
вочный радар будет работать постоянно при
включенном зажигании). Возможна также уста-
новка специального выключателя, управляюще-
го работой переднего радара.
Подсоедините белый провод блока управления к
проводу, подающему (+) на лампу заднего хода
автомобиля.
Подсоедините цифровой дисплей к блоку управления.
Переключите рычаг коробки передач в позицию за-
днего хода автомобиля, на дисплее должен отобра-
зиться разделительный символ, что свидетельству-
ет о том, что система датчиков находится в режиме
обнаружения.
Если при включении радара нет короткого звука:
• убедитесь, что провода и дисплей подсоединены
правильно,
• убедитесь, что напряжение питания больше 10 В.
Если при включении радара раздается продолжи-
тельный звук «Би…», выключите радар и еще раз
переключите рычаг коробки передач в позицию за-
днего хода автомобиля.
Датчики плотно устанавливаются в отверстия на
бампере автомобиля. При неплотной установке
есть вероятность ложных срабатываний датчика.
Устанавливайте датчик в отверстие, равномерно
нажимая на его поверхность плоской дощечкой. Не
допускается надавливать на датчики пальцами во
избежание повреждения датчиков.
Подсоедините один из датчиков к соответствую-
щему разъему процессорного модуля, он должен
работать нормально, если человек стоит на рассто-
янии 0.9 м. Проверьте остальные датчики таким же
способом. После проверки подсоедините все дат-
чики к соответствующим разъемам процессорного
модуля.
