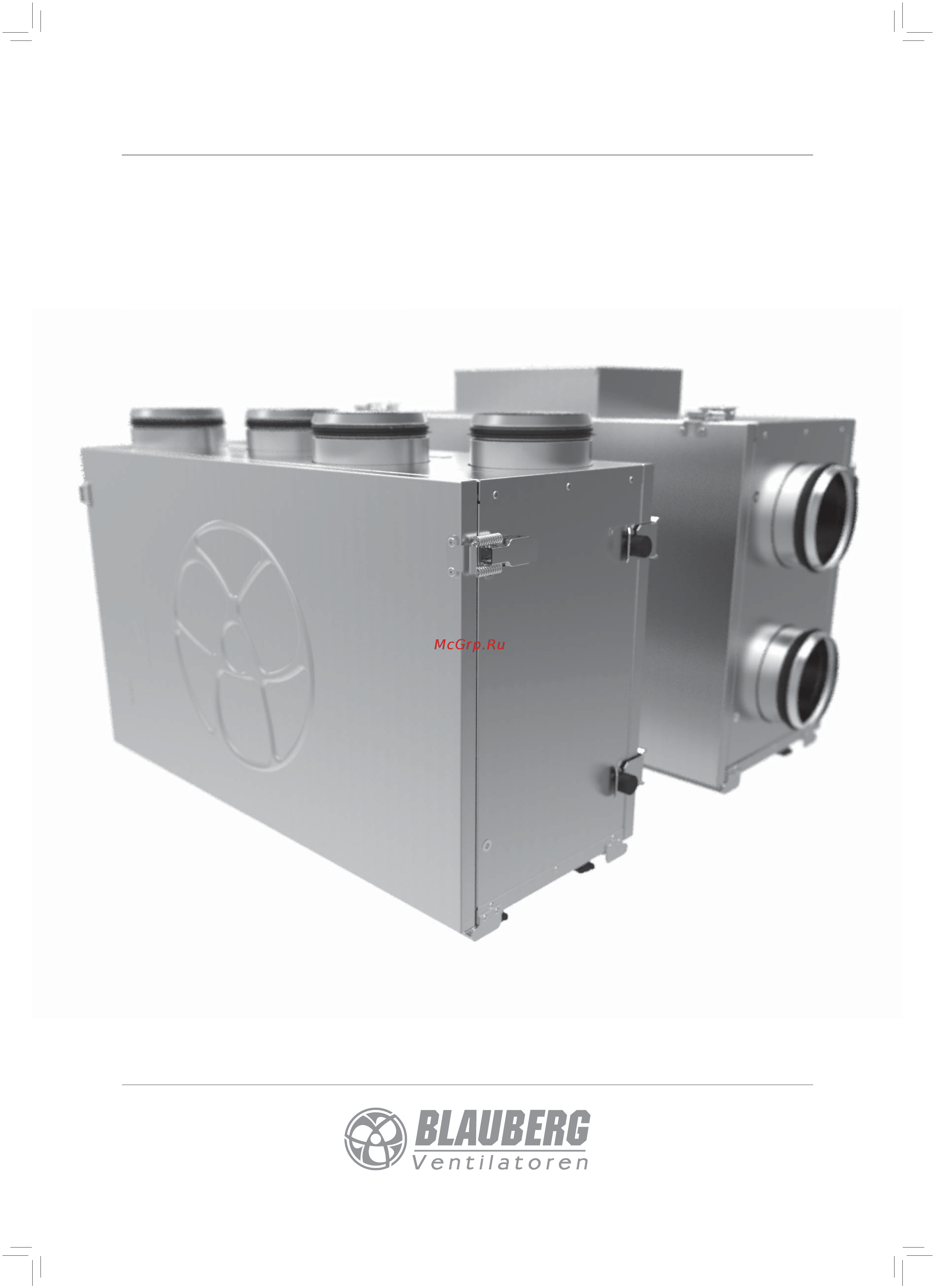

Blauberg KOMFORT Ultra EC L300-E Инструкция по эксплуатации онлайн
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Komfort Ultra EC L 300-H(E) S2
Komfort Ultra EC S 300-H(E) S2
Komfort Ultra EC L 300-H(E) S14(S15)
Komfort Ultra EC S 300-H(E) S14(S15)
Komfort Ultra L 250-H(E) S12
Komfort Ultra S 250-H(E) S12
()
Приточно-вытяжная установка
с рекуперацией тепла
Содержание
- Приточно вытяжная установка с рекуперацией тепла 1
- Руководство пользователя 1
- Komfort ultra ec l s 250 300 h e 2
- Внимание 2
- Запрещается 2
- Содержание 2
- Требования безопасности 2
- Komfort ultra ec l s 250 300 h e 4
- Komfort ultra ec s 300 h s12 4
- Комплект поставки 4
- Назначение 4
- Структура условного обозначения 4
- Основные технические характеристики 5
- Komfort ultra ec l s 250 300 h e 6
- Komfort ultra ec s 250 300 h e komfort ultra ec l 250 300 h e 6
- Www blaubergventilatoren de 6
- Защита от обмерзания для защиты рекуператора от обмерзания установка оборудована датчиком температуры или термостатом в зависимости от модели установки датчик расположен в вытяжном канале после рекуператора в случае угрозы замерзания приточный вентилятор отключается и рекуператор прогревается потоком теплого вытяжного воздуха рекомендуемое значение температуры срабатывания датчика или термостата 3 с заводская установка при необходимости данную уставку можно изменить программным путем см стр 16 в случае с термостатом данную уставку можно изменить установив ручку в необходимое положение 6
- Принцип работы установки 6
- Установка работает по следующему принципу теплый загрязненный воздух из помещения поступает в установку где осуществляется его фильтрация далее воздух проходит через рекуператор и при помощи вытяжного вентилятора по воздуховоду выбрасывается на улицу чистый холодный воздух с улицы при помощи приточного вентилятора по воздуховоду поступает в приточный фильтр установки где осуществляется его фильтрация далее воздух проходит через рекуператор и подается в помещение в рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха поступающего из комнаты и чистого холодного воздуха поступающего с улицы рекуперация тепла минимизирует потери тепловой энергии и эксплуатационные затраты на обогрев помещений в холодный период года 6
- Устройство и принцип работы 6
- Устройство установки 6
- Монтаж и подготовка к работе 7
- Komfort ultra ec l s 250 300 h e 8
- Закрепите монтажные кронштейны на стене либо на потолке монтаж кронштейна должен быть выполнен с учетом мате риала стены и веса установки внимание монтаж на потолке предусмотрен только для установок с рекуператором из полимеризованной целлюлозы 8
- Закрепите установку на кронштейнах и зажмите трехгранные штурвалы на кронштейнах 8
- Напольный монтаж установки 8
- Подвесной монтаж установки на l образные кронштейны 8
- Поставьте установку на заранее подготовленные опоры высотой не менее 150 мм для обеспечения достаточного доступа для подключения дренажного патрубка к сифону и монтажа системы отвода конденсата 8
- При использовании l образных кронштейнов установку можно монтировать вплотную к потолку или на резьбовые стержни 8
- Датчик влажности hv2 не входит в комплект поставки заказывается отдельно установите датчик влажности в крепление расположенное в вытяжном канале перед рекуператором и подключите разъем датчика влажности к соответствующему разъему на блоке управления см схему подключения внешних устройств 9
- Монтаж датчика влажности hv2 только для установок с автоматикой s14 s15 9
- Монтаж показан на примере установки komfort ultra ec l350 h e s14 s15 9
- Отстегните защелки и откройте сервисную панель установки снимите сервисную панель и открутите защелки отключите концевой выключатель и извлеките его из отверстия в кронштейне 9
- Смена стороны обслуживания 9
- Убедитесь что сторона обслуживания выбрана верно монтаж установки должен обеспечить свободный доступ к открывающейся панели для технического и сервисного обслуживания 9
- Komfort ultra ec l s 250 300 h e 10
- Www blaubergventilatoren de 10
- Для установки komfort ultra ec l 250 300 h e процедура смены стороны обслуживания осуществляется аналогичным образом 10
- Отверстие для дренажного патрубка находится снизу установки удалите заглушку из отверстия откройте сервисную панель и установите дренажный патрубок из комплекта поставки в отверстие затем соедините дренажный патрубок с канализационной системой используя комплект сифона kit sfk 20x32 приобретается отдельно трубы должны иметь уклон вниз не менее 3 10
- Открутите четыре трехгранных штурвала и снимите подвесные кронштейны затем выкрутите шесть винтов из задней панели и снимете панель установите заднюю панель с противоположной стороны установки 10
- Подключение системы отвода конденсата 10
- Смена стороны обслуживания показана на примере установки komfort ultra ec s 250 300 h e 10
- Установите концевой выключатель защелки и сервисную панель с противоположной стороны 10
- Внутристенный монтаж панели управления 11
- Монтаж сенсорной панели управления s14 s15 11
- Настенный монтаж панели управления 11
- Убедитесь что панель управления не повреждена не используйте поврежденную панель управления не устанавливайте панель управления на неровной поверхности во время затяжки шурупов не прикладывайте чрезмерных усилий во избежание деформации корпуса панели управления 11
- Komfort ultra ec l s 250 300 h e 12
- 4 1 2 3 4 5 6 7 8 9 10 11 12 13 2 3 14
- Komfort ultra ec l s 250 300 h e 14
- Подключение к электросети 14
- Komfort ultra ec l s 250 300 h e 16
- Usb type a 16
- Usb type b 16
- Авария 16
- Варианты индикации при выключенной установке 16
- Включение установки 16
- Выключение установки 16
- Обслуживание фильтров 16
- Отключение приточного вентилятора 16
- Переключение скорости 16
- Работа с программным обеспечением для работы с предустановленным по программным обеспечением подключите установку к ноутбуку или компьютеру при помощи кабеля usb с разъемами type a и type в кабель usb не входит в комплект поставки 16
- Управление установкой 16
- Управление установкой осуществляется клавишами индикаторами настенной панели управления 16
- Управление установкой с автоматикой s14 s15 16
- В новых версиях по список настраиваемых параметров может расшириться настройка диагностика и обновление версии по проводится специалистом сервисной службы 17
- По позволяет изменять заводские настройки параметров установки 17
- Регулирование расхода воздуха в установке осуществляется при помощи регулятора скорости cdt e 0 10 для включения необходимой скорости установки подключенной к регулятору поверните ручку регулятора в необходимое положение внешний вид регулятора показан на рисунке ниже 17
- Управление установкой осуществляется клавишами индикаторами сенсорного регулятора скорости 17
- Управление установкой с автоматикой s12 17
- Управление установкой с автоматикой s2 17
- Komfort ultra ec l s 250 300 h e 18
- Техническое обслуживание 18
- Komfort ultra ec l s 250 300 h e 20
- Гарантия изготовителя 20
- Правила хранения и траспортировки 20
- Устранение неисправностей 20
- Гарантийный талон 21
- Информация о продавце 21
- Свидетельство о монтаже 21
- Свидетельство о приемке 21
- Komfort ultra ec l s 250 300 h e 22
