Komfort Ultra (EC) L (S) 250 (300) - H(E)

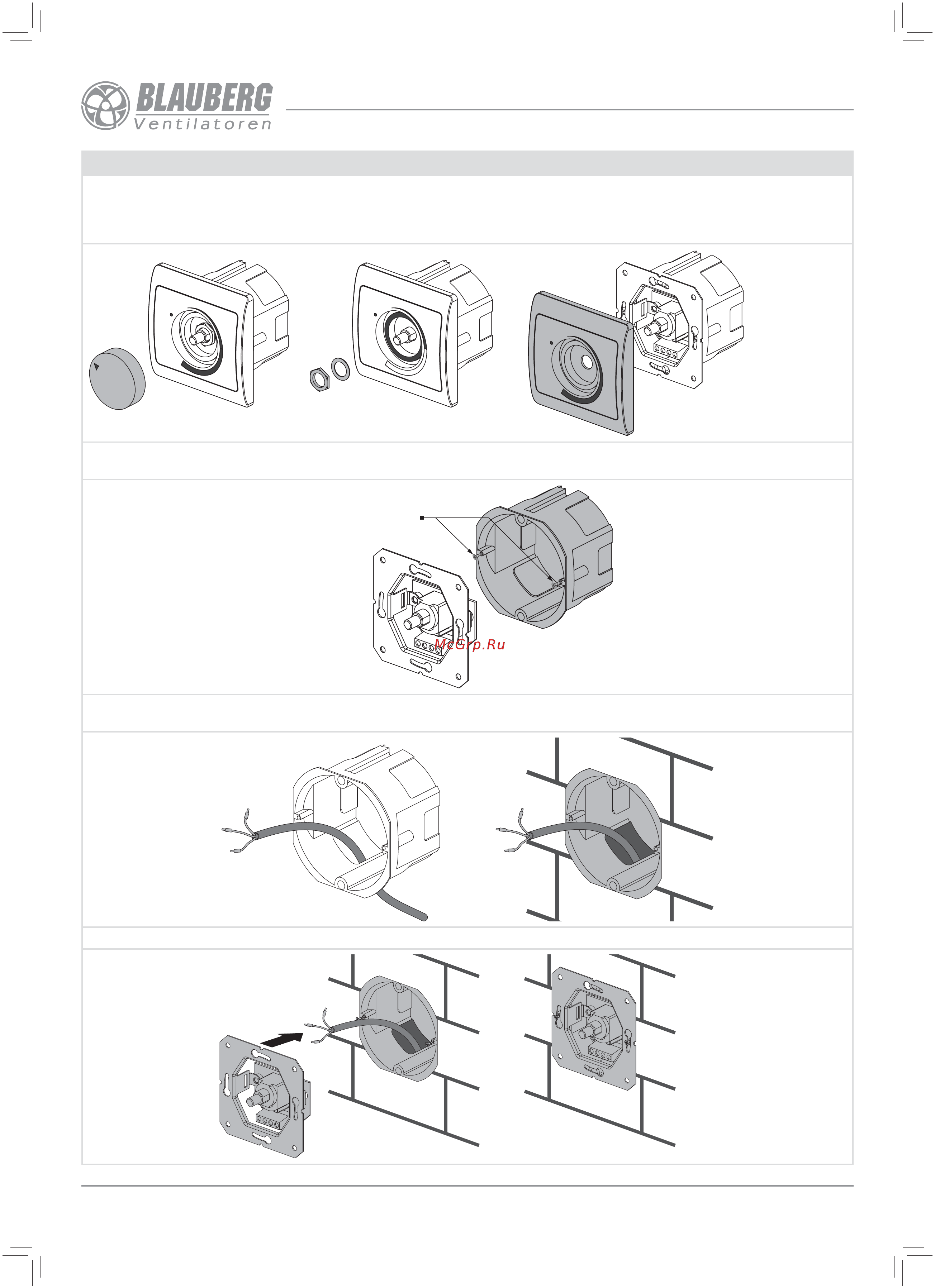

1. Снимите переднюю панель с регулятора:
• Снимите ручку с регулятора.
• Открутите гайку, которая удерживает переднюю панель.
• Снимите переднюю панель регулятора.
1. 2. 3.
2. Отсоедините монтажную коробку от регулятора, ослабив два самореза. Также отсоедините кабель управления от регулятора.
Запомните цветовую маркировку провода и клемм для подключения после монтажа регулятора.
¹»½²´È
3. Установите монтажную коробку в стене. При необходимости можно заменить кабель, входящий в комплект поставки, на
кабель другой длины (кабель сечением 3х0,5 мм
2
до 10 м).
4. Подключите кабель к регулятору согласно схеме на стр. 15. Установите регулятор в монтажную коробку при помощи саморезов.
МОНТАЖ РЕГУЛЯТОРА СКОРОСТИ S2
