www.blaubergventilatoren.de
10
Komfort Ultra (EC) L (S) 250 (300) - H(E)

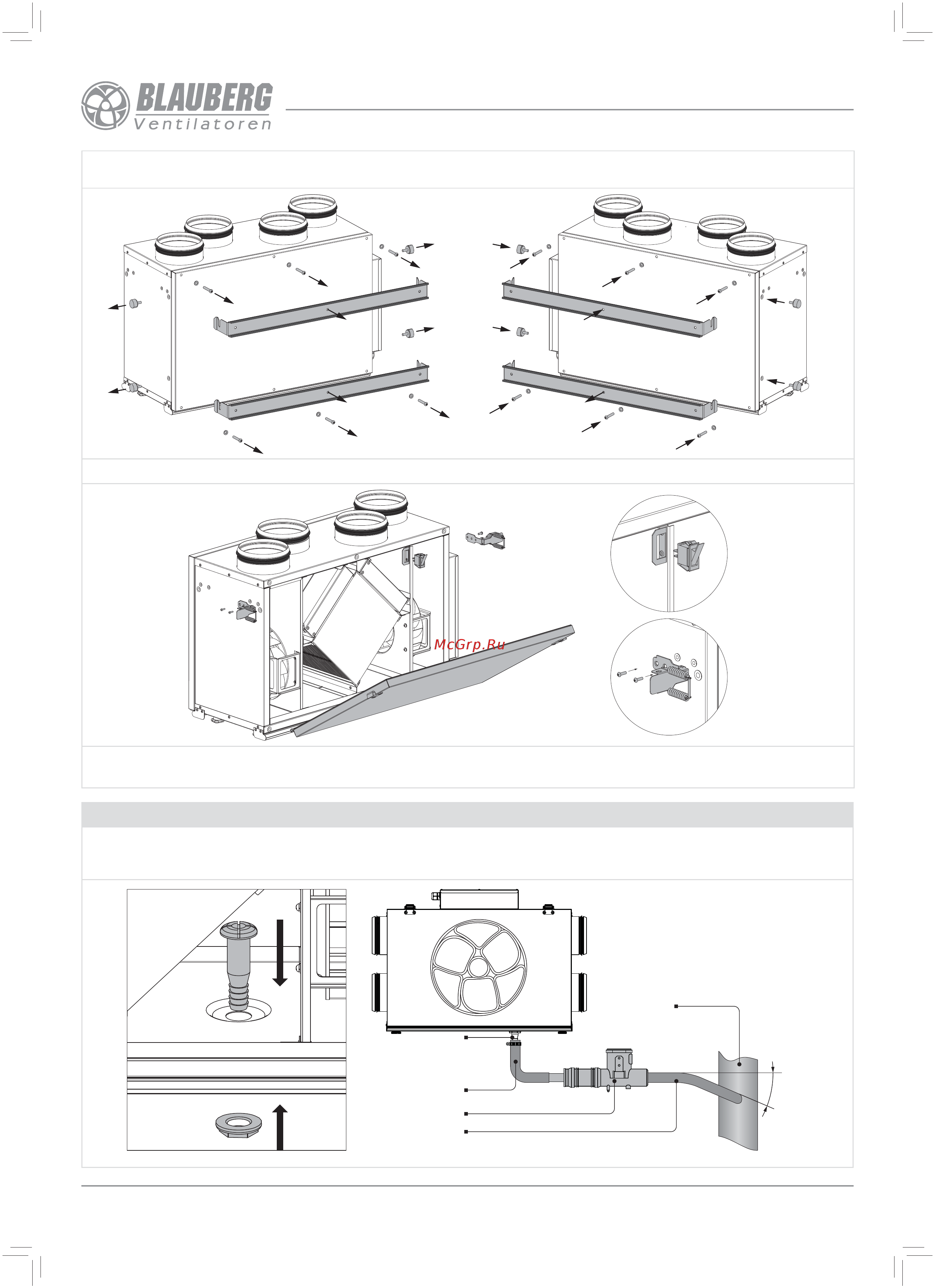

2. Открутите четыре трехгранных штурвала и снимите подвесные кронштейны. Затем выкрутите шесть винтов из задней
панели и снимете панель. Установите заднюю панель с противоположной стороны установки.
3. Установите концевой выключатель, защелки и сервисную панель с противоположной стороны.
Смена стороны обслуживания показана на примере установки Komfort Ultra (EC) S 250(300)-H(E).
Для установки Komfort Ultra (EC) L 250(300)-H(E) процедура смены стороны обслуживания осуществляется аналогичным образом.
ПОДКЛЮЧЕНИЕ СИСТЕМЫ ОТВОДА КОНДЕНСАТА
Отверстие для дренажного патрубка находится снизу установки. Удалите заглушку из отверстия, откройте сервисную панель и
установите дренажный патрубок из комплекта поставки в отверстие, затем соедините дренажный патрубок с канализационной
системой, используя комплект сифона KIT SFK 20x32 (приобретается отдельно). Трубы должны иметь уклон вниз не менее 3˚.
½²º³ºÈ¶
¼¿½À®»·
½À®
¾»²±µµ¿²¸ÉºÌ
PLQ°
µ¾¿²¹
·º¸µ´Ãµµ
½À®
·º¸µ´Ãµ»ººÌ
ع¹
µÁ»º
