www.blaubergventilatoren.de
13
VENTO V50-1 / V50-1 S / V50-1 Pro / V50-1 S Pro
Панель управления SEA
вид с тыльной стороны
S1
ХТ1
Р2
Р1
Р3
Р4
31 32 33 34
35 36
ХТ2
ХТ4
ХТ3
1
1
Кабель К1
А1
Терминал-блок
соединительного кабеля
36
35
1
151413
12
11
15
1413
12
11
1
1
1
2
3
4 5
А3-№1
к панели
управления SEA
1
2
3
4
5
31
32
33
34
35
36
37
38
39
40
ХТ1
ХТ3
L N
25
21
22
23
24
15
14
13
12
11
ХТ2
ХТ4
ХТ5
А2
Кабель К1
5
1
2
3
4
X1
12 V
N
L
Т1
Блок трансформатора T1
Вентиляторный блок
Кабель питания с вилкой
1
2
3
4
5
31
32
33
34
35
36
37383940
ХТ1
ХТ3
L
N
25
21
22
23
24
15
14
13
12
11
ХТ2
ХТ4
ХТ5
5
1
2
3
4
к следующей установке
А3-№2
Перемычка JMP1
Кабель К1
Кабель К2
Перемычка JMP1
Терминал-блок соединительного кабеля
Плата
контроллера
Плата контроллера
Терминал-блок
соединительного
кабеля
Кабель питания
~120 В или ~230 В
Кабель питания
~120 В или ~230 В
Терминал-блок
соединительного кабеля
блок вентилятора
установка №1
блок вентилятора
установка №2
31
32
31
32
Возможно подключение от 6 до 12 установок VENTO V50-1 к одному блоку
управления SEA, который питается от блока трансформатора 40 Вт (AT-40)
(см рис. 26).
Для этого подключите выводы трансформатора 12 В к контактам А1:35,36
контроллера А1 (SEA) при помощи терминал-блока на кабеле К2, который
поставляется в комплекте с данной модификацией блока трансформатора
(40 Вт). Затем к контактам А1:11...15 контроллера SEA подключите первую
установку А3-№1 при помощи соединительного кабеля, идущего в
комплекте с первой установкой. Вторую установку А3-№2 (контакты
А2: 21...25) подключите к первой (контакты А2: 11...15) при помощи
соединительного кабеля, идущего в комплекте со второй установкой.
Аналогично подключите все остальные установки (не более 12 шт.).
Необходимо также подать электропитание (230 В / 50 Гц или 120 В /
60 Гц в зависимости от модификации установки) на контакты А2: 31,32
каждой установки. Направление вращения крыльчатки вентиляторов
обеспечивает перемычка JMP1 на плате установки A2: крайнее левое
положение - Flow Out, крайнее правое - Flow In. С ее помощью можно задать
направление вращения каждому из вентиляторов группы. Питание на блок
трансформатора подается при помощи кабеля питания с вилкой, который
подключен к клеммной колодке блока трансформатора производителем.

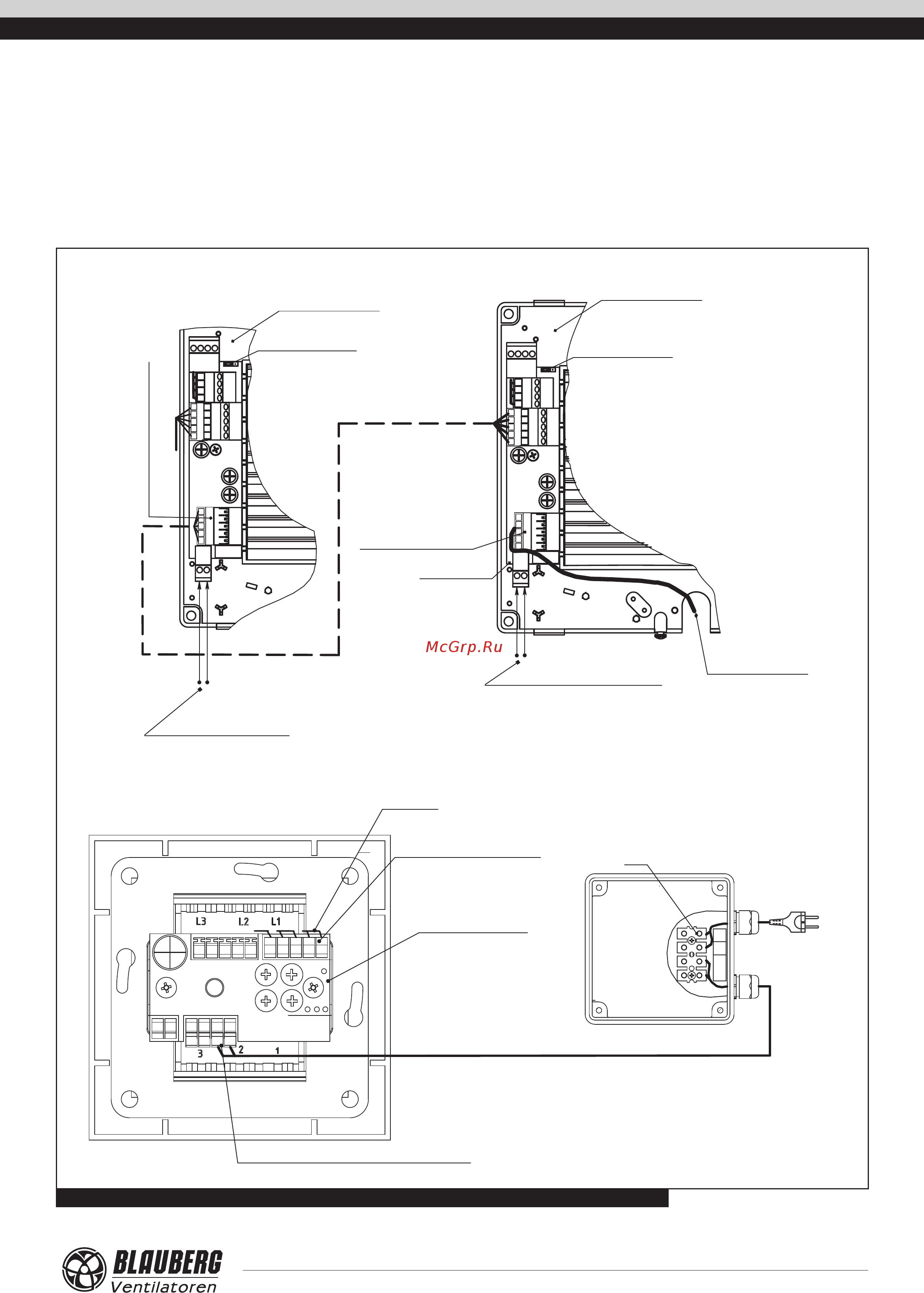

Рис. 26. Cхема подключения до 12-и установок VENTO V50-1 к панели управления SEA с трансформатором AT-40
