4
www.blaubergventilatoren.de
KOMFORT L

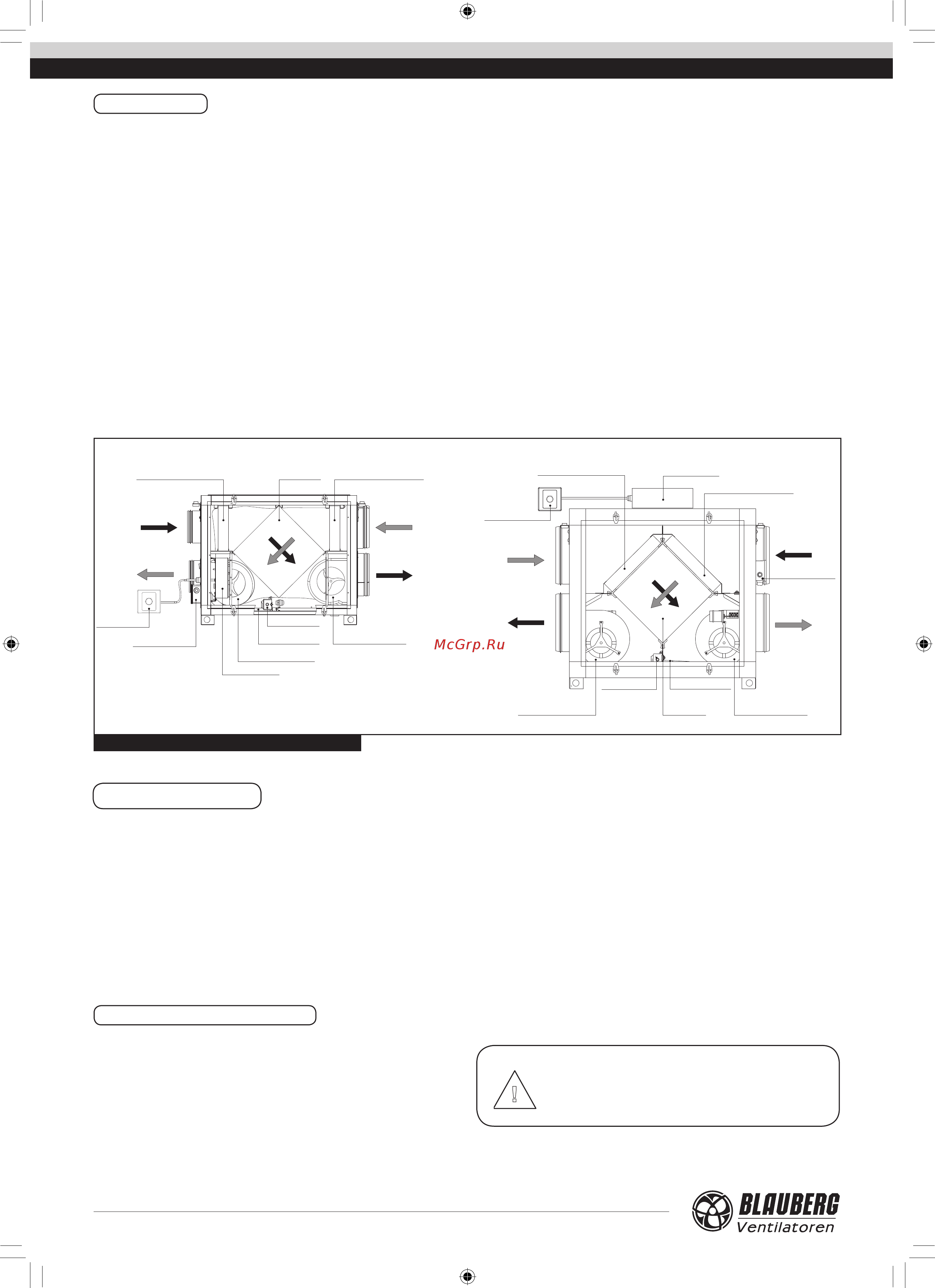

Рис. 1. Устройство и принцип действия установки
КОНСТРУКЦИЯ
С УЛИЦЫ
НА УЛИЦУ
ИЗ ПОМЕЩЕНИЯ
В ПОМЕЩЕНИЕ
Приточный вентилятор
Терморегулятор
Поддон для сбора
конденсата
Вытяжной вентилятор
Рекуператор
Фильтр вытяжного воздуха
Фильтр приточного воздуха
Блок управления
Коробка клеммная
Переключатель
скоростей
KOMFORT L1200 / L2200
ИЗ ПОМЕЩЕНИЯ
В ПОМЕЩЕНИЕ
С УЛИЦЫ
НА УЛИЦУ
Приточный вентилятор
Поддон для сбора
конденсата
Терморегулятор
Блок управления
Вытяжной вентилятор
Фильтр вытяжного воздуха Фильтр приточного воздухаРекуператор
Коробка клеммная
Переключатель
скоростей
KOMFORT L350 / L500 / L530 / L600
0
1
2
3
0
1
2
3
Корпус изготавливается из алюминиевого профиля и трехслойных
панелей из алюмоцинка с тепло- и звукоизоляцией толщиной 20 мм из
минеральной ваты.
На корпусе предусмотрены монтажные кронштейны с вибровставками
для удобства установки.
Патрубки из корпуса выведены горизонтально и оснащены резиновыми
уплотнителями для герметичного соединения с воздуховодами.
Откидные боковые панели корпуса обеспечивают удобный доступ для
сервисного обслуживания (чистка элементов, замена фильтров и т.д.)
Для нагнетания и вытяжки воздуха применяются асинхронные
двигатели с внешним ротором и центробежным рабочим колесом
двустороннего всасывания с загнутыми вперед лопатками. Двигатели
оборудованы встроенной тепловой защитой с автоматическим
перезапуском. Оснащены шариковыми подшипниками для длительного
срока эксплуатации.
Подключение к электросети происходит через клеммную колодку,
которая находится в клеммной коробке на боковой стенке корпуса.
Для рекуперации тепла в установке применяется пластинчатый
теплообменник перекрестного тока из алюминия. Для сбора и отвода
конденсата предусмотрен поддон, расположенный под блоком
рекуператора.
Для предотвращения обмерзания рекуператора в зимний период года
применяется встроенная система защиты на основе терморегулятора,
которая автоматически, по датчику температуры, останавливает
приточный вентилятор в случае угрозы обмерзания рекуператора и
дает возможность теплому вытяжному воздуху его прогреть. После
этого приточный вентилятор включается, и установка продолжает
работу в обычном режиме. Для установки величины срабатывания
терморегулятора установите ручку управления в нужное положение.
В случае отсутствия канального нагревателя в приточной части
вентиляционной системы рекомендуемое значение срабатывания
терморегулятора +5°С.
Высокую степень очистки воздуха обеспечивают два встроенных
фильтра кассетного типа с классом очистки G4. Опционально может быть
установлен приточный фильтр со степенью очистки F7.
Управление установкой осуществляется при помощи внешнего
четырехпозиционного переключателя скоростей CDP-3/5, который
позволяет установить расход воздуха на минимальной, средней или
максимальной скорости вращения вентиляторов, а также выключить их.
Также на боковой стенке смонтирован выключатель, позволяющий при
необходимости отключать приточный вентилятор.
ПРИНЦИП РАБОТЫ
Чистый холодный воздух с улицы по воздуховоду поступает в
рекуператор и при помощи приточного вентилятора по воздуховодам
подается в помещение.
Теплый загрязненный воздух из помещения вытягивается вытяжным
вентилятором и поступает в рекуператор, передает тепловую энергию
вытяжного воздуха поступающему воздуху с улицы, а затем через
вытяжной воздуховод удаляется на улицу.
Тепловая энергия теплого и влажного вытяжного воздуха передается
чистому холодному воздуху, при этом воздушные потоки пересекаются
через рекуператор, не соприкасаясь напрямую.
Рекуперация тепла способствует значительному снижению
теплопотерь, возникающих при оконном проветривании, и экономит
энергию.
В летний период при наличии системы кондиционирования
происходит обратный процесс. Рекуператор передает часть холода
теплому приточному воздуху. Это позволяет более эффективно
использовать работу кондиционеров в вентилируемых помещениях.
В летний период года, когда разница между температурой на улице и в
помещении минимальная, применение рекуперации нецелесообразно.
В данном случае применяется летняя вставка для временной замены
рекуператора (приобретается отдельно).
КОМПЛЕКТ ПОСТАВКИ
Установка − 1 шт;
Руководство по эксплуатации − 1 шт;
Переключатель скоростей − 1 шт;
Упаковочный ящик − 1 шт.
ВНИМАНИЕ
При приемке товара убедитесь, что установка не
имеет транспортных повреждений. Убедитесь в
соответствии заказанного и полученного изделия.
!
KOMFORT_L v2(2)_RU.indd 4 07.08.2015 14:57:57
