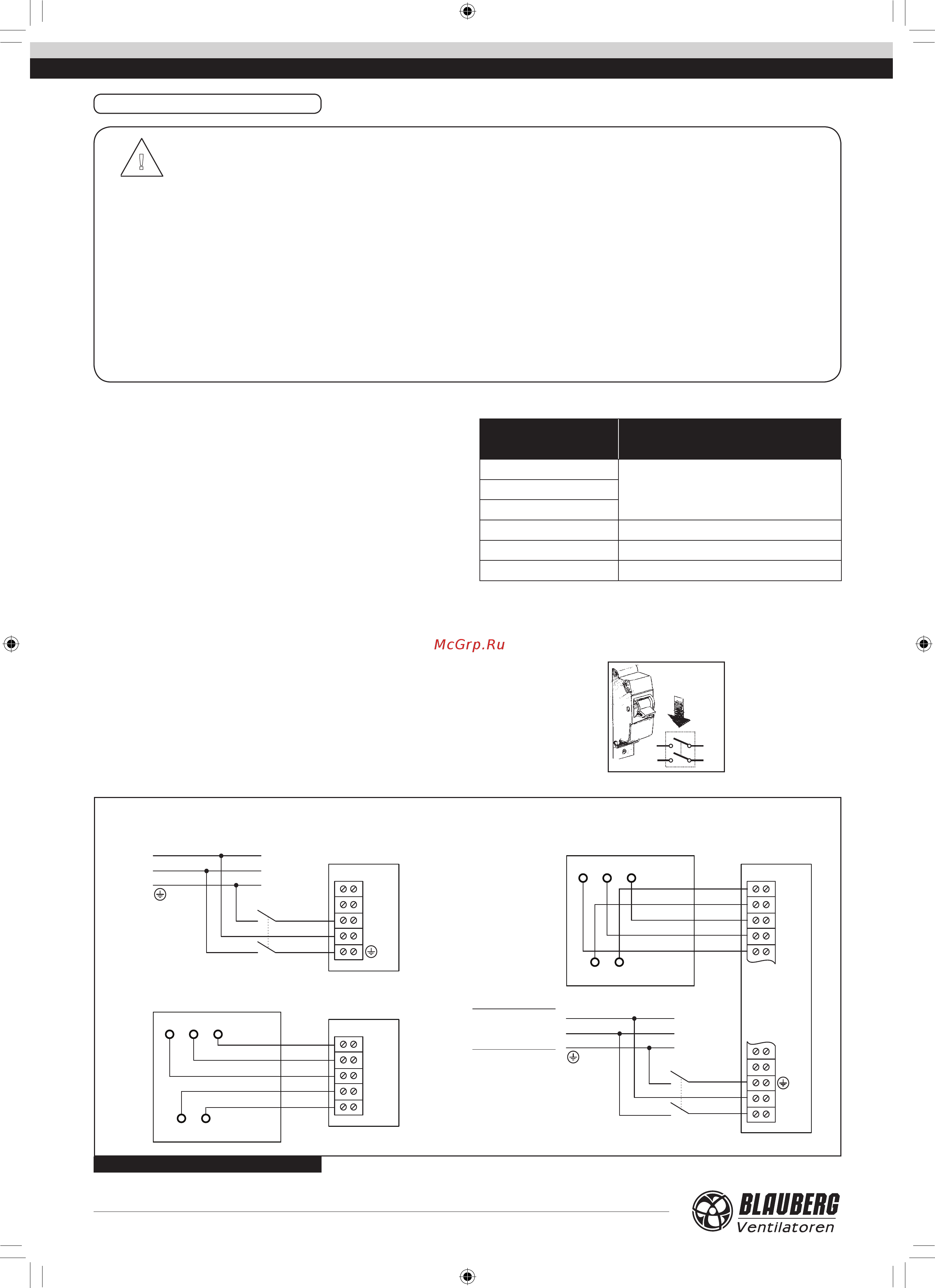

8
www.blaubergventilatoren.de
KOMFORT L
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
!
ВНИМАНИЕ
Подключение установки к сети должен осуществлять квалифицированный электрик, после изучения данного
руководства по эксплуатации.
Номинальные значения электрических параметров приведены на наклейке завода-изготовителя. Любые
изменения во внутреннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соответствовать действующим
электрическим стандартам.
Соблюдайте соответствующие электрические стандарты, правила техники безопасности (DIN VDE
0100), TAB der EVUs. Стационарная сеть электроснабжения должна быть оснащена на входе автоматическим
выключателем с электромагнитным расцепителем с зазором между контактами на всех полюсах не менее 3 мм
(VDE 0700 T1 7.12.2 / EN 60335-1).
Ток срабатывания защиты автоматического выключателя должен быть не менее тока потребления
установки (см. Табл.1). Обеспечьте быстрый доступ к месту установки автоматического выключателя.
Установка подключается к однофазной сети переменного тока с на-
пряжением в соответствии с таблицей 1 «Технические характеристики».
Подключение необходимо выполнить при помощи изолированных,
прочных и термоустойчивых проводников (кабеля, проводов) соответ-
ствующего сечения.
Приведенное значение площади поперечного сечения проводников
является ориентировочным. Фактически, выбор требуемой площади се-
чения провода зависит от типа провода, его максимально допустимого
нагрева, изоляции, длины и способа укладки.
Используйте только провода с медными жилами.
Обязательно заземлите установку согласно требованиями стандар-
там страны потребителя!
Подключение установки производится в соответствии со схемой
электрических подключений и обозначением клемм (рис. 7). Подклю-
чайте все провода управления и питания в соответствии с маркировкой
клемм, а также соблюдайте полярность!
Маркировка клемм показана на крышке клеммной коробки.
Отключите установку от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF“. Примите
меры для предотвращения повторного включения автоматического
выключателя до окончания работ.
QF
Рис. 7. Схема электрических подключений
L
N
X1
Коробка клеммная
Блок управления
Переключатель скоростей
CDP-3/5
KOMFORT L350 / L500 / L530 /L600 KOMFORT L1200 / L2200
QF
PE
L
N
~230 В
50-60 Гц
QF
PE
L
N
~230 В / 50 Гц
KOMFORT L1200
KOMFORT L2200
~230 В / 50-60 Гц
3
3
C
B
1
1
B
2
2
C
X4
L
N
X4
Блок управления
1
2
3
C
B
3 1
B
2
C
Таблица 5. Рекомендуемые токи автоматического выключателя
Модель
Номинальный ток автоматического
выключателя, А
KOMFORT L350
1,6KOMFORT L500
KOMFORT L530
KOMFORT L600 2
KOMFORT L1200 6
KOMFORT L2200 10
KOMFORT_L v2(2)_RU.indd 8 07.08.2015 14:57:59
