6
www.blaubergventilatoren.de
KOMFORT L
МОНТАЖ
Установка предназначена для монтажа внутри помещений. Установка
имеет универсальные варианты монтажа и предназначена для установки
на полу, подвешивания к потолку или для настенного монтажа. Установка
подходит для монтажа в технических и вспомогательных помещениях, а
также в жилых помещениях и зонах отдыха.
Для обеспечения наилучшей производительности установки и
уменьшения аэродинамических потерь, связанных с турбулентностью
воздушного потока, рекомендуется на входе и выходе из установки
установить прямой участок воздуховода длиной не менее 1 диаметра
воздуховода со стороны входных патрубков и 3 диаметров со стороны
выходных патрубков.
При планировании и прокладке воздуховодов избегайте слишком
длинных участков воздуховодов, большого количества колен и
переходников, т.к. это снижает расход воздуха установки.
Смонтированные воздуховоды не должны иметь деформаций. При
подключении воздуховодов обеспечьте герметичное соединение с
патрубками и соединительно-монтажными элементами воздуховодов.
При монтаже необходимо предусмотреть достаточный доступ к
установке. При любом варианте монтажа расположение установки
необходимо выбирать таким образом, чтобы обеспечить отвод
конденсата, а также доступ к клеммной коробке для электрического
подключения и откидной сервисной панели для техобслуживания и
замены фильтров.
В случае отсутствия или небольшой длины воздуховодов закройте
патрубки установки защитной решеткой или другим защитным
устройством с диаметром ячеек не более 12,5 мм для предотвращения
попадания посторонних предметов внутрь установки и контакта с
вентиляторами.
Монтаж на горизонтальной плоскости
Зафиксируйте установку на жесткой и устойчивой горизонтальной
поверхности.

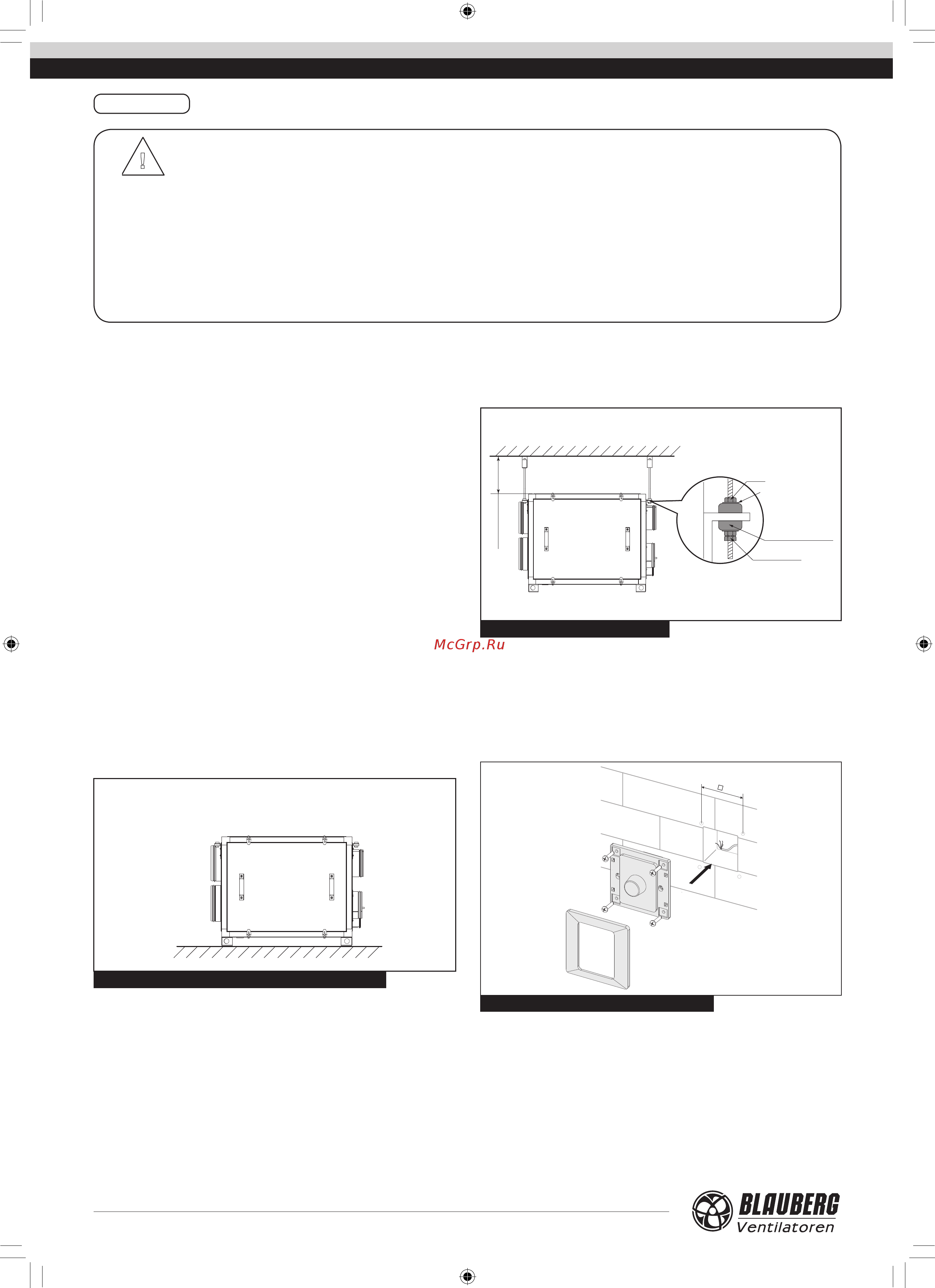

Рис. 3. Монтаж установки на горизонтальной плоскости
Подвесной монтаж
Монтаж на горизонтальной плоскости
Шайба
Гайка
Виброизолирующая
резина
Гайка с
контргайкой
мин. 80 мм
Подвесной монтаж
Перед монтажом убедитесь, что монтажная поверхность имеет
достаточную несущую способность, соответствующую весу установки. В
обратном случае укрепите место установки балками.
Установка должна быть жестко закреплена! Если установка непрочно
зафиксирована, во время работы установки может возникать шум и
вибрация.
Потолочный монтаж установки осуществляется при помощи четырех
анкерных болтов М8, соответствующих дюбелей, гаек и шайб.
Рис. 4. Подвесной монтаж установки
Подвесной монтаж
Монтаж на горизонтальной плоскости
Шайба
Гайка
Виброизолирующая
резина
Гайка с
контргайкой
мин. 80 мм
Монтаж переключателя скоростей СDP-3/5 (Рис.5):
1) Снимите ручку переключателя скоростей.
2) Аккуратно отверткой отстегните защелки передней панели
переключателя и снимите ее.
3) Проложите кабель в стене к месту монтажа переключателя.
4) Подключите провода к переключателю и закрепите заднюю панель в
стене через отверстия для крепежа.
5) Установите переднюю панель и ручку управления переключателя.
65
Рис. 5. Монтаж переключателя скоростей
!
Меры предосторожности:
Установка должна быть смонтирована на жесткой и устойчивой конструкции. Для монтажа установки
используйте анкерные болты. Убедитесь, что установочная конструкция может выдержать вес установки.
Монтаж установки осуществляется только после отключения от сети электропитания и после полной
остановки вращающихся частей.
Запрещается:
Эксплуатация установки за пределами диапазона температур, указанных в руководстве по эксплуатации, а
также в агрессивной и взрывоопасной среде. Подключение сушки для белья и другого подобного оборудования к
вентиляционной сети.
Использование установки для работы с пылевоздушной смесью.
ВНИМАНИЕ
KOMFORT_L v2(2)_RU.indd 6 07.08.2015 14:57:58
