KOMFORT LW

МОНТАЖ

Меры предосторожности:

Установка должна быть смонтирована на жесткой и устойчивой конструкции.

Для монтажа установки используйте анкерные болты. Убедитесь, что установочная конструкция может

выдержать вес установки.

Монтаж установки осуществляется только после отключения от сети электропитания и после полной

остановки вращающихся частей.

Запрещается:

• Эксплуатация установки за пределами диапазона температур, указанных в руководстве по эксплуатации, а

также в агрессивной и взрывоопасной среде.

• Подключение сушки для белья и другого подобного оборудования к вентиляционной сети.

• Использование установки для работы с пылевоздушной смесью.

ВНИМАНИЕ

Место монтажа установки необходимо выбирать таким образом, что-

бы обеспечить отвод конденсата, а также доступ к клеммной коробке для

электрического подключения и откидной сервисной панели для техоб-

служивания и замены фильтров (рис. 12).

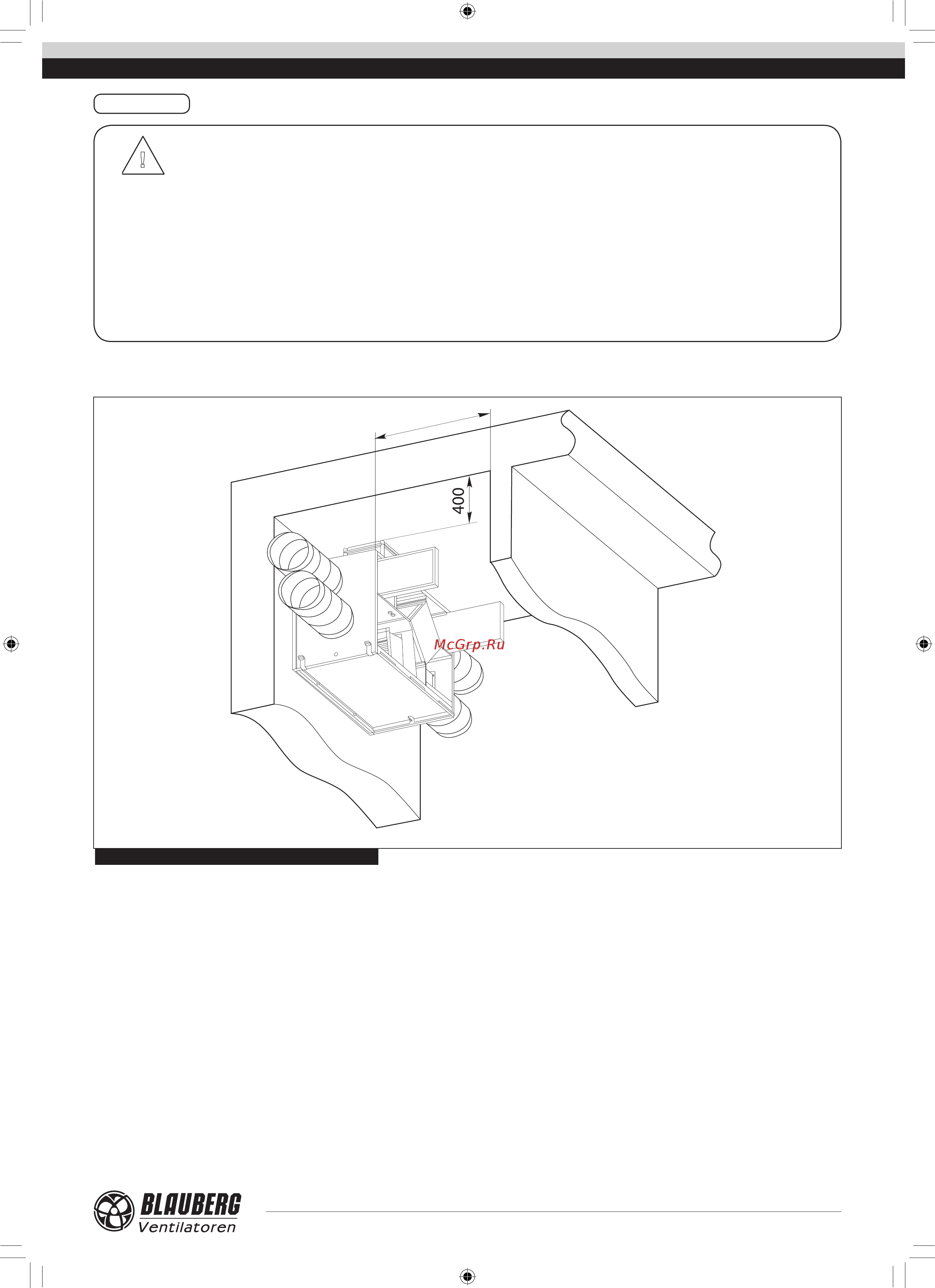

Рис. 12. Минимальное расстояние для техобслуживания

А= min 600 мм для KOMFORT LW800 / LW 1100

А= min 820 мм для KOMFORT LW1700 / LW2100

Установку можно монтировать на полу, подвешивать к потолку или

крепить к стене при помощи монтажных кронштейнов (рис. 13). Подвес-

ной монтаж установки осуществляется при помощи резьбовых стерж-

ней и резьбовых дюбелей.

Монтажная поверхность должна быть ровной, чтобы не допустить

перекос корпуса и нарушение эксплуатации установки. В месте монтажа

следует предусмотреть возможность подключения к системе канализа-

ции для отвода конденсата. При планировании и прокладке воздухово-

дов избегайте слишком длинных участков воздуховодов, большого коли-

чества колен и переходников, т.к. это снижает расход воздуха установки.

Смонтированные воздуховоды не должны быть деформированы. При

подключении воздуховодов обеспечьте герметичное соединение с па-

трубками и соединительно-монтажными элементами воздуховодов.

Для обеспечения наилучшей производительности установки и

уменьшения аэродинамических потерь, связанных с турбулентностью

воздушного потока, рекомендуется на входе и выходе из установки

установить прямой участок воздуховода длиной не менее 1 диаметра

воздуховода со стороны входных патрубков и 3 диаметров со стороны

выходных патрубков.

При отсутствии воздуховодов или их небольшой длине закройте

патрубки установки защитной решеткой или другим защитным

устройством с диаметром ячеек не более 12,5 мм для предотвращения

попадания посторонних предметов внутрь установки и контакта с

вентиляторами.

Перед монтажом убедитесь, что монтажная поверхность имеет

достаточную несущую способность, соответствующую весу установки.

В обратном случае укрепите место установки балками. Для монтажа

установки используйте резьбовые стержни достаточной длины во

избежание возможного резонанса с монтажной поверхностью. Если в

при использовании спирального воздуховода в месте его соединения

с установкой возникает шум, замените спиральный воздуховод гибким

воздуховодом. Рекомендуется также установить гибкие вставки (в

комплект поставки не входят, заказываются отдельно).
