4
www.blaubergventilatoren.de
KOMFORT LW

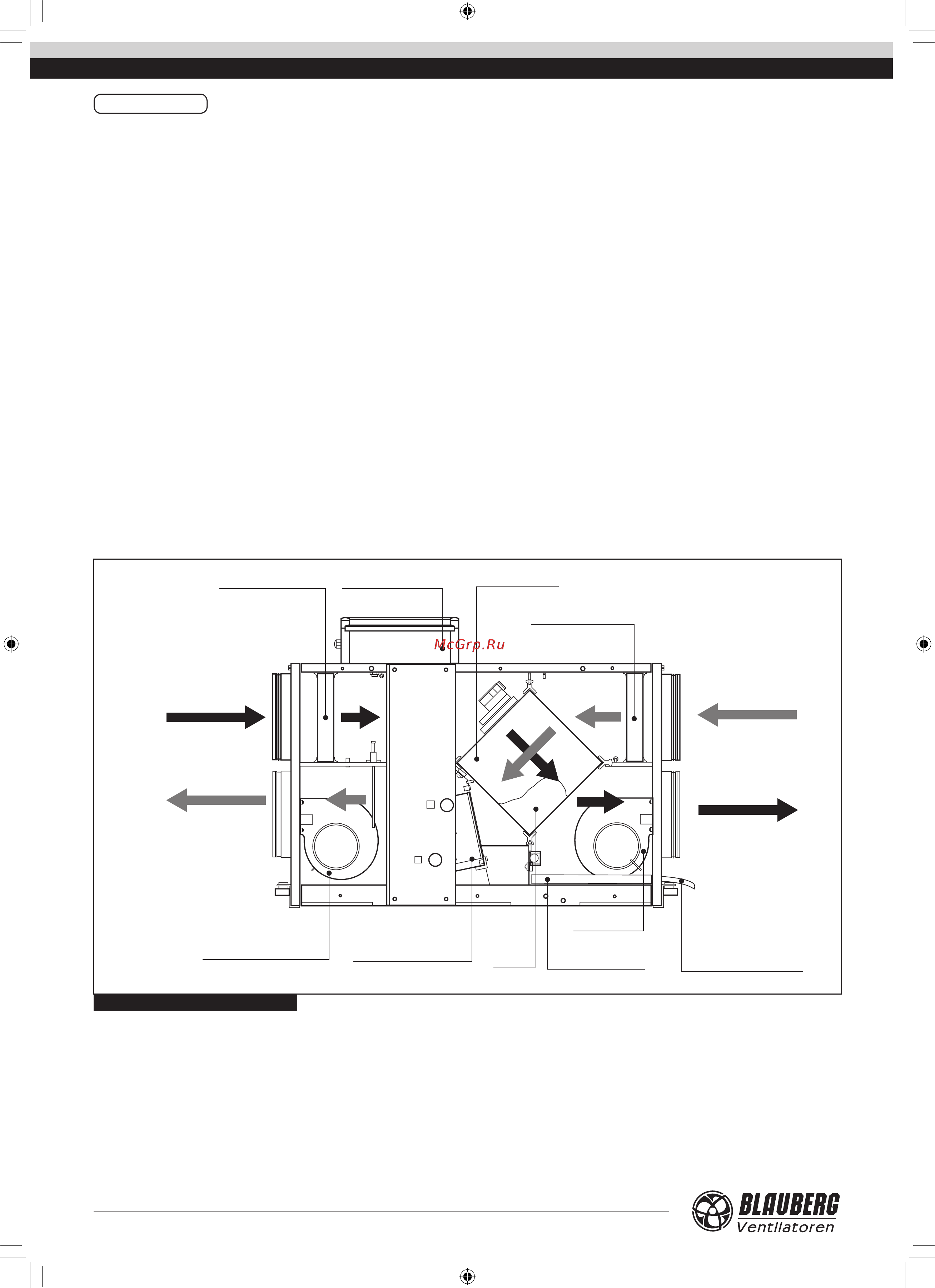

Рис. 1. Устройство и принцип работы
КОНСТРУКЦИЯ
Корпус изготавливается из трехслойных панелей из алюмоцинка с
тепло- и звукоизоляцией толщиной 25 мм из минеральной ваты. На
корпусе предусмотрены монтажные кронштейны с вибровставками для
удобства установки. Патрубки из корпуса выведены горизонтально и
оснащены резиновыми уплотнителями для герметичного соединения
с воздуховодами. Откидные боковые панели корпуса обеспечивают
удобный доступ для сервисного обслуживания (чистка элементов,
замена фильтров и т.д.).
Для нагнетания и вытяжки воздуха применяются асинхронные
двигатели с внешним ротором и центробежным рабочим колесом
двустороннего всасывания с загнутыми вперед лопатками. Двигатели
оборудованы встроенной тепловой защитой с автоматическим
перезапуском. Турбины динамически сбалансированы. Оснащены
шариковыми подшипниками для длительного срока эксплуатации.
В установках применяется пластинчатый рекуператор перекрестного
тока из алюминия с большой площадью поверхности и высоким КПД.
Рекуператор полностью разделяет воздушные потоки, благодаря чему
исключается передача приточному воздуху запахов и загрязнений от
вытяжного воздуха. Принцип рекуперации основан на использовании
тепла удаляемого воздуха для нагрева приточного воздуха. Процесс
передачи тепла происходит в рекуператоре, где теплый вытяжной воздух
отдает большую часть своего тепла приточному свежему воздуху, что
существенно уменьшает потери тепловой энергии в холодный период
года. В летний период происходит обратный процесс – охлажденный
выводимый воздух передает часть холода теплому приточному воздуху
и позволяет более эффективно использовать работу кондиционеров
при вентиляции помещений. Для предотвращения рекуператора
от обмерзания в зимний период года применяется электронная
система защиты с использованием байпаса и нагревателя. По датчику
температуры происходит автоматическое открытие заслонки байпаса
и включение нагревателя. Холодный приточный воздух направляется
мимо рекуператора по обводному каналу и нагревается до необходимой
температуры в нагревателе. Одновременно теплый вытяжной воздух
прогревает рекуператор для оттаивания. После этого заслонка
байпаса закрывается, нагреватель выключается, а приточный воздух
снова проходит через рекуператор и прогревается, и вся установка
продолжает работу в обычном режиме. Для сбора и отвода конденсата
предусмотрен поддон, расположенный под блоком рекуператора.
Установки оснащены 2-х рядным (модели KOMFORT LW 800-2 /
LW1100-2 / LW1700-2 / LW2100-2) или 4-х рядным (KOMFORT LW 800-4 /
LW1100-4 / LW1700-4 / LW2100-4) водяным (гликолевым) нагревателем
для эксплуатации при пониженных температурах наружного воздуха.
Если заданная температура воздуха в помещении не достигается в
процессе рекуперации тепла, то автоматически включается встроенный
водяной нагреватель для дополнительного нагрева приточного
воздуха. Мощность водяного нагревателя плавно регулируется для
автоматического поддержания температуры приточного воздуха. Для
защиты водяного нагревателя от обмерзания применяется датчик
температуры воздуха после нагревателя и датчик температуры
обратного теплоносителя.
Высокую степень очистки воздуха обеспечивают два встроенных
фильтра кассетного типа с классом очистки G4. Опционально может быть
установлен приточный фильтр со степенью очистки F7.
Установки оснащены встроенной системой автоматики с настенной
панелью управления с сенсорным ЖК-дисплеем. Для соединения
установки и пульта управления в стандартной комплектации
предусмотрен провод длиной 10 м.
вытяжной фильтр
приточный вентилятор
водяной нагреватель
байпас
поддон для сбора
конденсата
дренажный патрубок
вытяжной
вентилятор
рекуператор
приточный фильтр
блок управления
ИЗ ПОМЕЩЕНИЯ
В ПОМЕЩЕНИЕ
С УЛИЦЫ
НА УЛИЦУ
KOMFORT_LW_v1(6)_RU.indd 4 10.08.2015 9:50:31
