www.blaubergventilatoren.de

9

KOMFORT LW

Пример расчета параметров водяного нагревателя:

При расходе воздуха 2000 м

З

/ч скорость в сечении нагревателя будет составлять 3,75 м/с .

Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха  с линией расчетной зимней температуры (нисходящая синяя

линия, например, -15°С) провести влево линию 

до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после

нагревателя (+31 °С) .

Для того, чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха  с линией расчетной зимней температуры (восходящая красная линия,

например, -15 °С) провести вправо линию  до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (35,0 кВт) .

Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 

на ось расхода воды через нагреватель (0,43 л/сек).

Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии  с графиком потери давления и провести перпендикуляр 

вправо, на ось

падения давления воды (9,0 кПа).

Пример расчета параметров водяного нагревателя:

При расходе воздуха 2000 м

З

/ч скорость в сечении нагревателя будет составлять 3,75 м/с .

Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха  с линией расчетной зимней температуры (нисходящая синяя

линия, например, -15 °С) провести влево линию 

до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после

нагревателя (+22 °С) .

Для того, чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха  с линией расчетной зимней температуры (восходящая красная линия,

например, -15 °С) провести вправо линию  до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (28,0 кВт) .

Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 

на ось расхода воды через нагреватель (0,35 л/сек).

Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии  с графиком потери давления и провести перпендикуляр 

вправо, на ось

падения давления воды (3,8 кПа).

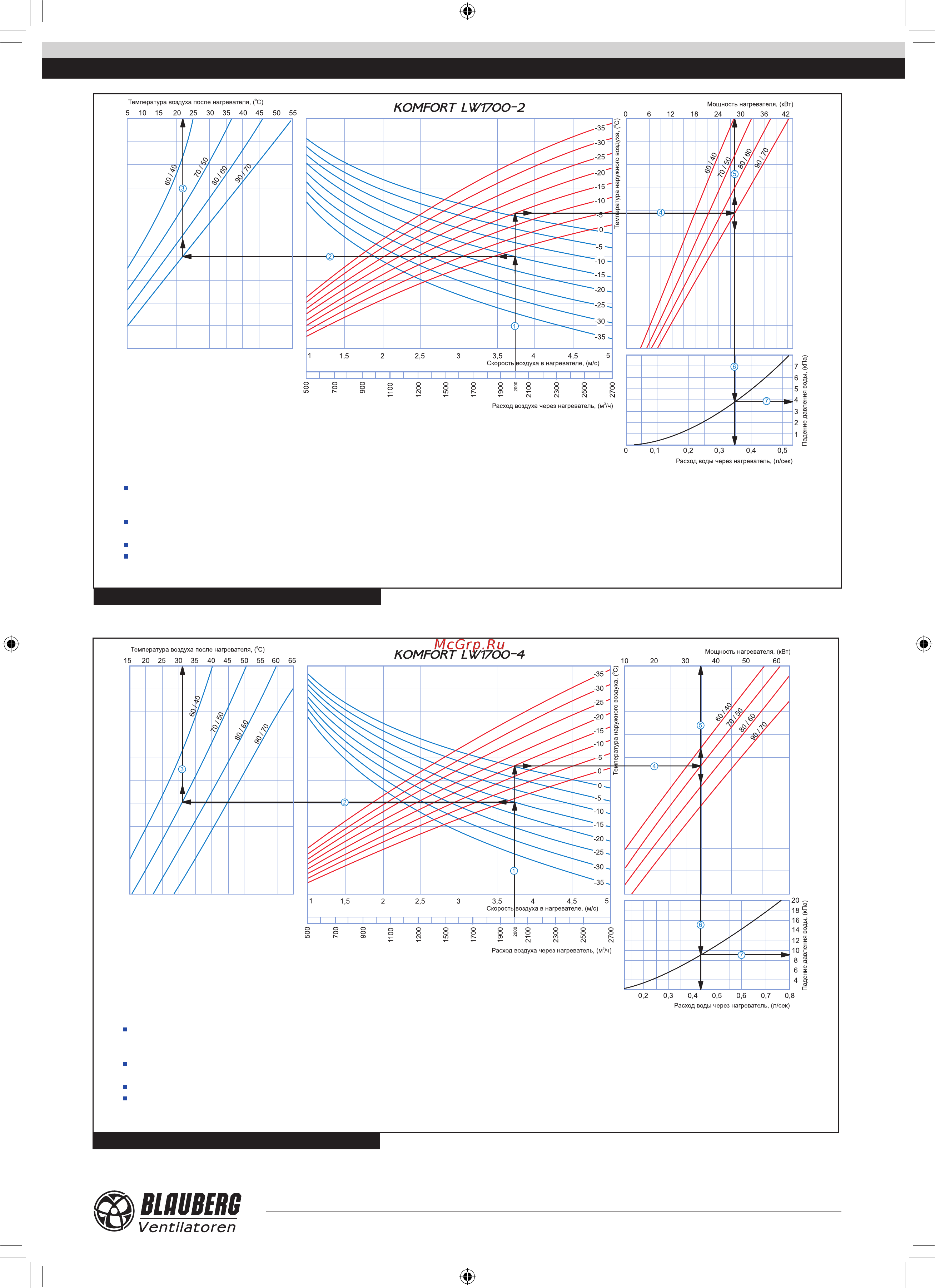

Рис. 8. Расчет водяного нагревателя KOMFORT LW1700-2

Рис. 9. Расчет водяного нагревателя KOMFORT LW1700-4

KOMFORT_LW_v1(6)_RU.indd 9 10.08.2015 9:50:34
