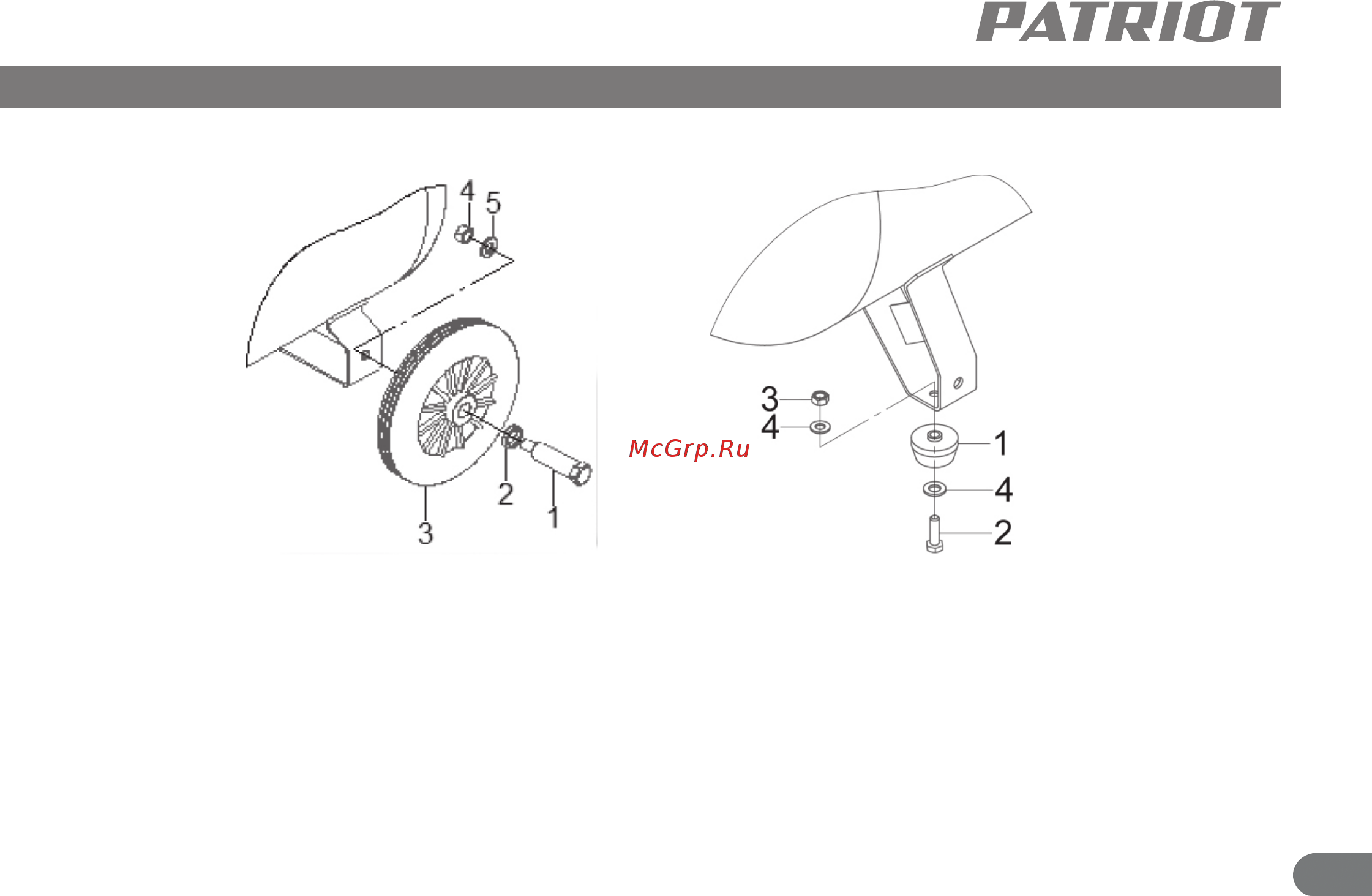

10. ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ И РИСУНКИ
1. Амортизатор
2. Болт М10
3. Гайка М10
4. Шайба 10*
*опция
Рисунок №1
1. Болт
2. Шайба
3. Колесо
4. Гайка М10
5. Шайба гроверная 10
