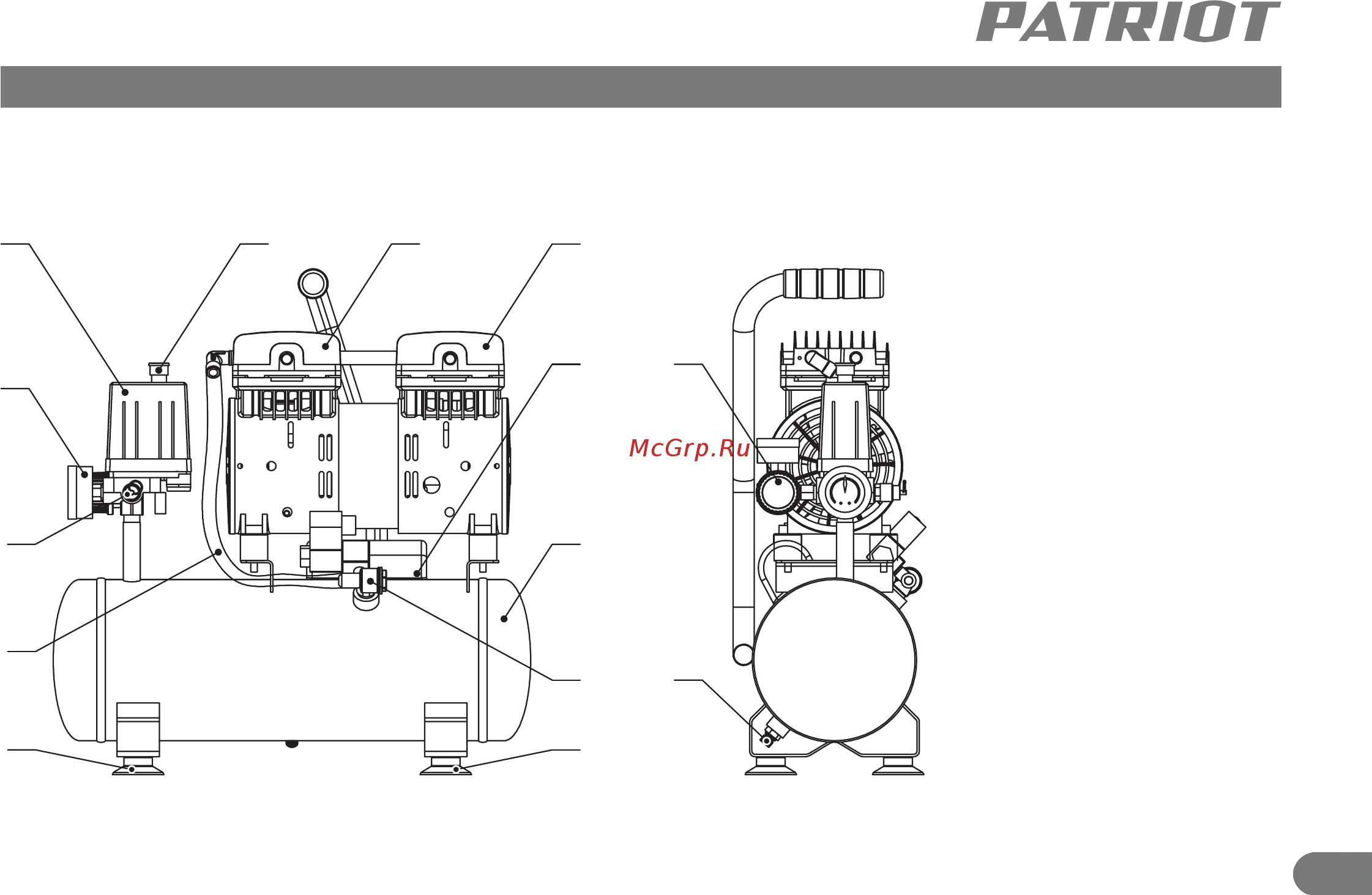

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
МОДЕЛЬ - WO 10-120:
1. Блок поршневой
2. Пресcостат
3. Выключатель
4. Манометр
5. Ресивер
6. Клапан предохранительный
7. Воздухопровод
8. Клапан обратный
9. Регулятор давления
10. Пенал для конденсатора
11. Конденсатоотводчик
12. Амортизаторы
1
3
1
5
9
11
4
2
8
1212
7
6
10
