TE / TI / HSE / HSI / LSE / LSI/ IRSE / IRSI

3.2

3.3

3.4

3.5

3.6

3.1

3.7

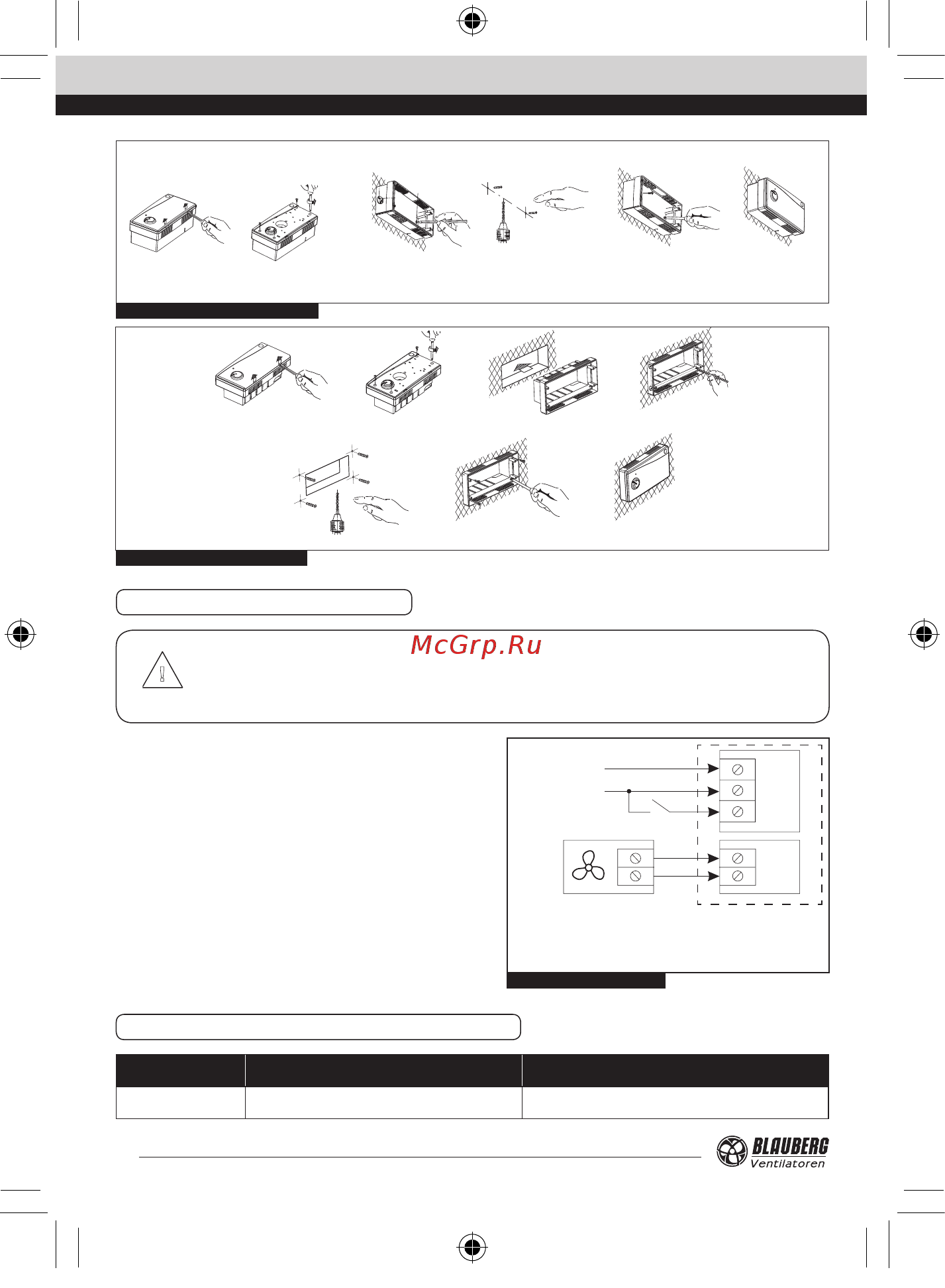

Рис. 3. Монтаж TI / HSI / LSI / IRSI

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Подключение таймера/датчика с таймером

производится согласно схеме, указанной на рис. 4.

Рис. 4. Схема подключения

~220-240 В

50 Гц

ВНИМАНИЕ

Все работы должны проводиться при выключенном напряжении сети. Все работы монтажу и

техобслуживанию электрического оборудования должны выполнятся только специально квалифицированным

персоналом, имеющим разрешение на выполнение электрических работ.

В – вентилятор;

S – внешний выключатель;

Т – таймер / датчик с таймером

ДИАГНОСТИКА И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Вероятные причины Способ устранения

Устройство не работает Не подключена питающая сеть

Убедитесь, что питающая сеть подключена правильно, в

обратном случае устраните ошибку подключения

2.1

2.2

2.3

2.4

2.5 2.6

2.1

2.2

2.3

2.4

2.5 2.6

Рис. 2. Монтаж TE / HSE/ LSE / IRSE
