2 – Названия и функции узлов
TASCAM DR-44WL – РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
7
В меню настроек кнопка используется для перемещения
курсора вправо.
Нажатие этой кнопки с одновременным удержанием
кнопки ENTER/MARK позволяет перейти к следующей
метке.
В экране
ОБЗОР
нажатие этой кнопки перемещает на
уровень вниз. Если выбран файл, он загружается, и
устройство возвращается в главное меню.
e Кнопка INPUT [ВХОД]
При нажатии этой кнопки открывается меню
НАСТРОЙКА
ВХОДА
.
При нажатии на эту кнопку во время отображения на
дисплее экрана
НАСТРОЙКА ВХОДА
устройство возвра-
щается в главный экран.
r Кнопка ENTER/MARK [ВВОД/МЕТКА]
Эта кнопка используется, чтобы ответить «Да» на
сообщение с требованием подтверждения.
Нажатие на эту кнопку во время записи позволяет
добавить метку вручную.
(См. раздел «Ручная установка cue-меток во время
записи» на стр. 30.)
Нажимая и удерживая эту кнопку во время воспроизве-
дения, нажмите кнопку ., чтобы вернуться к преды-
дущей метке, или нажмите кнопку /, чтобы перейти
вперед к следующей метке. (См. раздел «Перемещение в
положение cue-метки» на стр. 31.)
Когда открыт экран
ФУНКЦИЯ ВОСПР
, эта кнопка исполь-
зуется для задания точек начала [I] и конца [O] отрезка
для циклического воспроизведения. Когда точки начала/
конца [I/O] уже установлены, при нажатии этой кнопки
точки I/O сбрасываются.
t Кнопка QUICK [быстрое меню]
Когда открыт главный экран, экран
ФУНКЦИЯ ВОСПР
,
ОБЗОР
или
КОМПОЗИЦИЯ
, при нажатии этой кнопки
появляется быстрое меню. (См. раздел «Особенности» на
стр. 4.)
y Поворотный регулятор
Используется для выбора разделов или изменения
значения на экранах настройки. Также используется для
изменения позиции воспроизведения в файле.

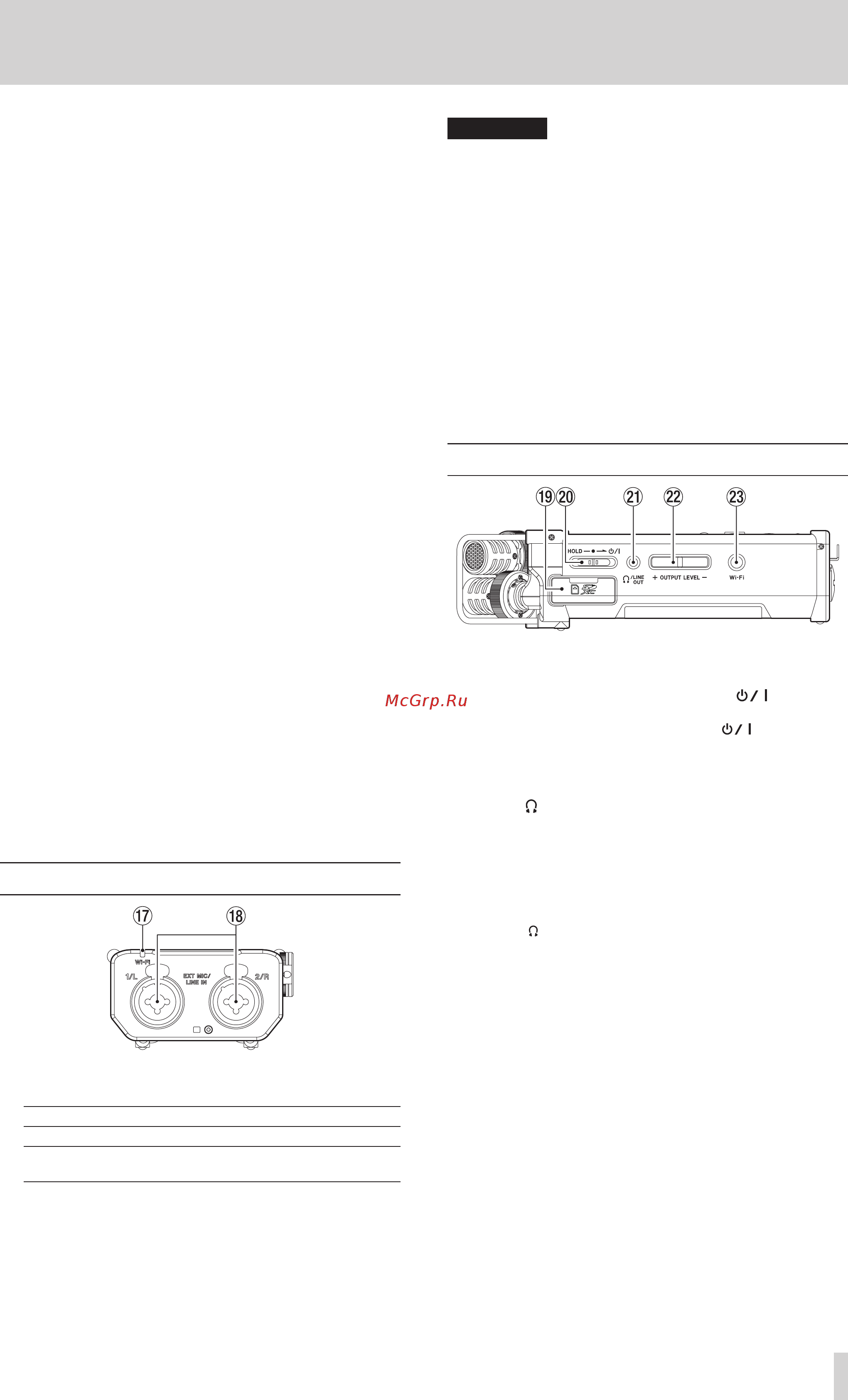

Передняя панель
u Индикатор Wi-Fi
Показывает состояние беспроводной сети.
Не горит сеть отключена
Мигает ожидается подключение
Горит управляется с эксклюзивного приложения
(DRCONTROL)
i Разъём EXT MIC/LINE IN 1/L / 2/R (XLR/TRS)
Это симметричные комбинированные разъёмы XLR/TRS
для подключения микрофона и внешнего устройства
входного сигнала.
XLR (1: Земля, 2: Горячий, 3: Холодный)
TRS (кончик: Горячий, кольцо: Холодный, гильза: Земля)
ВНИМАНИЕ
•
Перед подключением линейного устройства к разъёмам
EXT MIC/LINE IN убедитесь, что фантомное питание
выключено. Если линейное устройство подключается
при включенном фантомном питании, это может
привести к повреждению подключаемого устройства и
рекордера.
•
При подключении или отключении конденсаторного
микрофона из разъёма EXT MIC/LINE IN убедитесь, что
фантомное питание для этого разъёма выключено.
Если микрофон подключается или отключается
при включенном фантомном питании, это может
привести к повреждению подключаемого микрофона и
рекордера.
•
Не подключайте небалансный динамический микрофон
к разъёму XLR, когда подаётся фантомное питание.
Это может повредить микрофон и рекордер.
Левая боковая панель
o Слот для карты SD
Установка и извлечение карт SD
p Переключатель HOLD [БЛОКИРОВКА]/
Чтобы включить/выключить устройство, сдвиньте
переключатель в направлении значка и удержи-
вайте.
Если сдвинуть переключатель в сторону HOLD, все
функции кнопок блокируются.
a Разъём /LINE OUT
К этому разъёму можно подключать наушники или
штекер входа внешнего линейного устройства (кабель со
стерео мини джеком).
s Кнопка OUTPUT LEVEL [ВЫХОДНОЙ УРОВЕНЬ]
Эти кнопки позволяют регулировать уровень звука
встроенного динамика или устройства, подключенного к
разъёму /LINE OUT.
При регулировании во всплывающем окне на дисплее
появляется индикатор уровня.
d Кнопка Wi-Fi
Используется для включения/выключения функции Wi-Fi.
