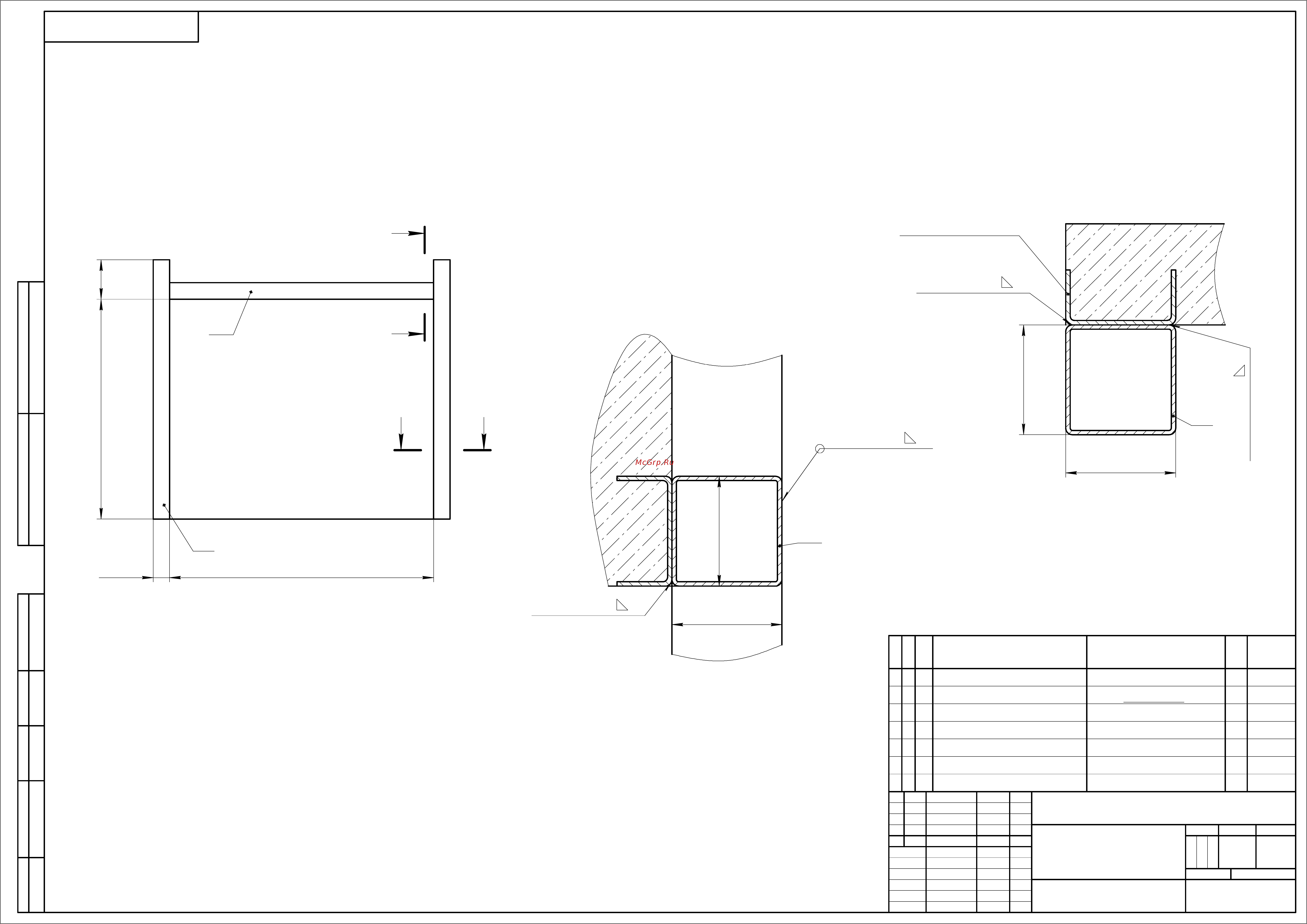

DoorHan RSD01 Чертеж - Формирование проема онлайн
*Размеры для справок.
B
H
100 *
А
А
А-А (1:2)
Б
Б
Б-Б (1:2)
1
Помещение
100*
100*
ГОСТ 5264-80 4
100*
100*
ГОСТ 5264-80 4
ГОСТ 5264-80 4
Закладной элемент
2
1
ГОСТ 5264-80 4
h
2
Масса Масштаб
Изм.
Лист
№ докум. Подп.
Дата
Лит.
Разраб.
Пров.
Т.контр. Лист Листов
Н.контр.
Утв.
Б/М
1
Формирование проема
ворота с пружинами
расстяжения RSD01
Васильев
VS-11.01
01.03.17
Вятина
Стогнушенко
Согласован
Смирнов
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
VS-11.01
Копировал Формат A2
Предназначен для установки секционных ворот в помещение с
низкой притолокой.
H - Высота проема (до 3000мм)
B - Ширина проема (до 3500мм)
h - Выcота притолоки (>100мм)
А - Высота вертикальных направляющих
Закладной элемент длиной не менее 100 мм в состав комплектации
ворот не входит. Шаг установки закладных элементов не более
1000 мм, но не менее 3 шт. на каждую сторону проема.
Материалы
1
Труба 100х100х4 L=H+h
2
2 Труба 100х100х4 L=B 1
Формат
Зона
Поз.
Обозначение Наименование
Кол.
Приме-
чание
