DoorHan RSD02 Чертеж - RSD02, стандартный наклонный подъем, формирование проема онлайн
Макгруп McGrp.ru
Задайте вопрос
Зарегистрироваться

DoorHan RSD02 Чертеж - RSD02, стандартный наклонный подъем, формирование проема онлайн

DoorHan RSD02 Чертеж - RSD02, стандартный наклонный подъем, формирование проема онлайн
*Размеры для справок.
B
H
100 *
>= B/2-50*
размер зависит от
длины пружины
А
А
Б
Б
1
ГОСТ 5264-80 4
100* 100*
3
h
А-А (1:2)
Б-Б (1:2)
Помещение
100*
100*
ГОСТ 5264-80 4
100*
100*
ГОСТ 5264-80 4
ГОСТ 5264-80 4
Закладной элемент
100* 100*
2
3
1
ГОСТ 5264-80 4
2
Масса Масштаб
Изм.
Лист
№ докум. Подп.
Дата
Лит.
Разраб.
Пров.
Т.контр. Лист Листов
Н.контр.
Утв.
Б/М
1

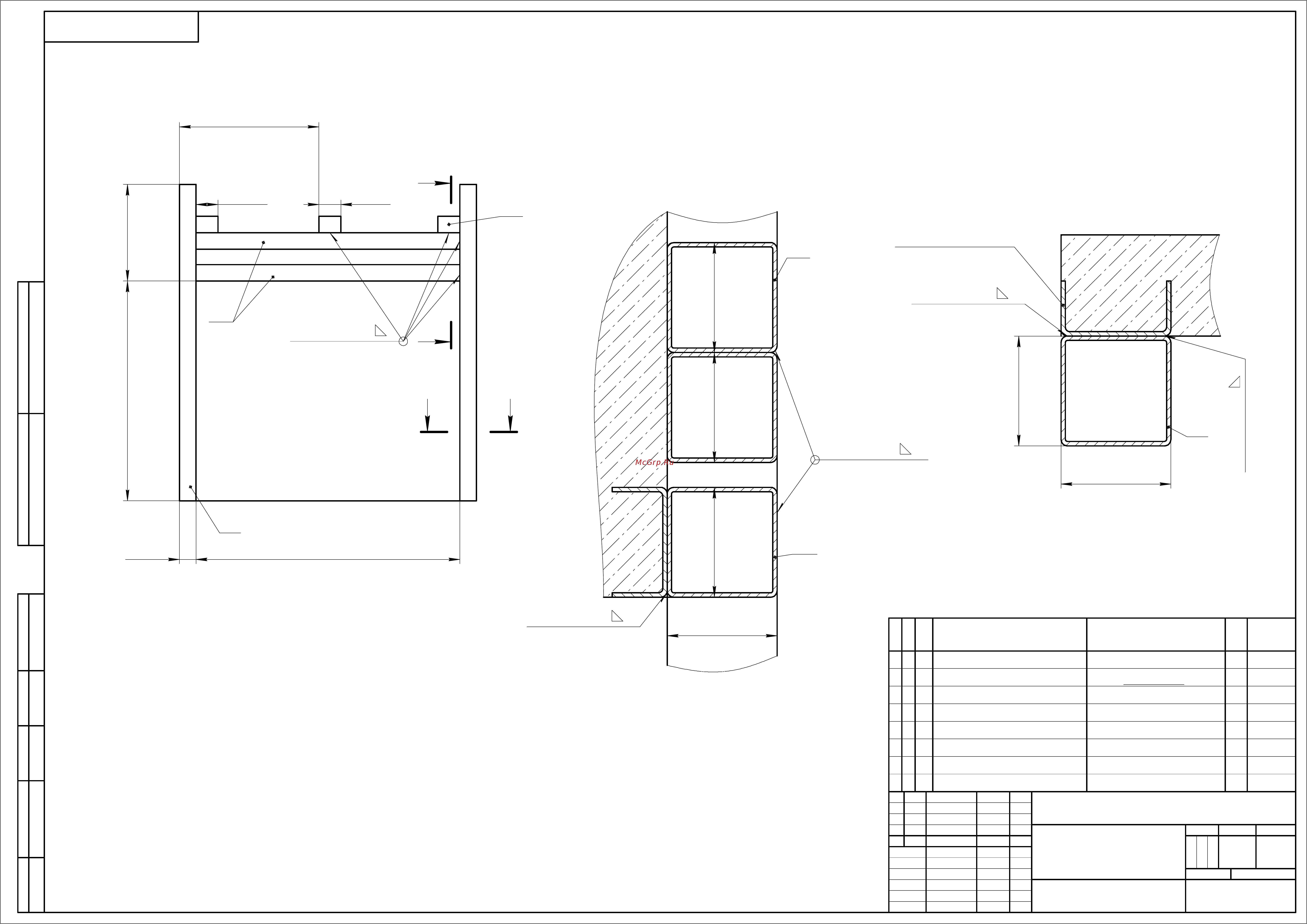

Формирование проема
стандартный наклонный
подъем (Бытовые ворота)
VSB-08.01
Согласован
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
VSB-08.01
Копировал Формат A2
Предназначен для установки секционных ворот в помещение
наклонным потолком и притолокой от 500 мм.
H - Высота проема (до 3100мм)
B - Ширина проема (до 6000мм)
h - Выcота притолоки (500..1.500мм)
А - Высота вертикальных направляющих (A=H+(250...900) мм)
Закладной элемент длиной не менее 100 мм в состав комплектации
ворот не входит. Шаг установки закладных элементов не более
1000 мм, но не менее 3 шт. на каждую сторону проема.
Материалы
1 Труба 100х100х4 L=H+h 2
2 Труба 100х100х4 L=B 2
3 Труба 100х100х4 L=100 4
Формат
Зона
Поз.
Обозначение Наименование
Кол.
Приме-
чание
