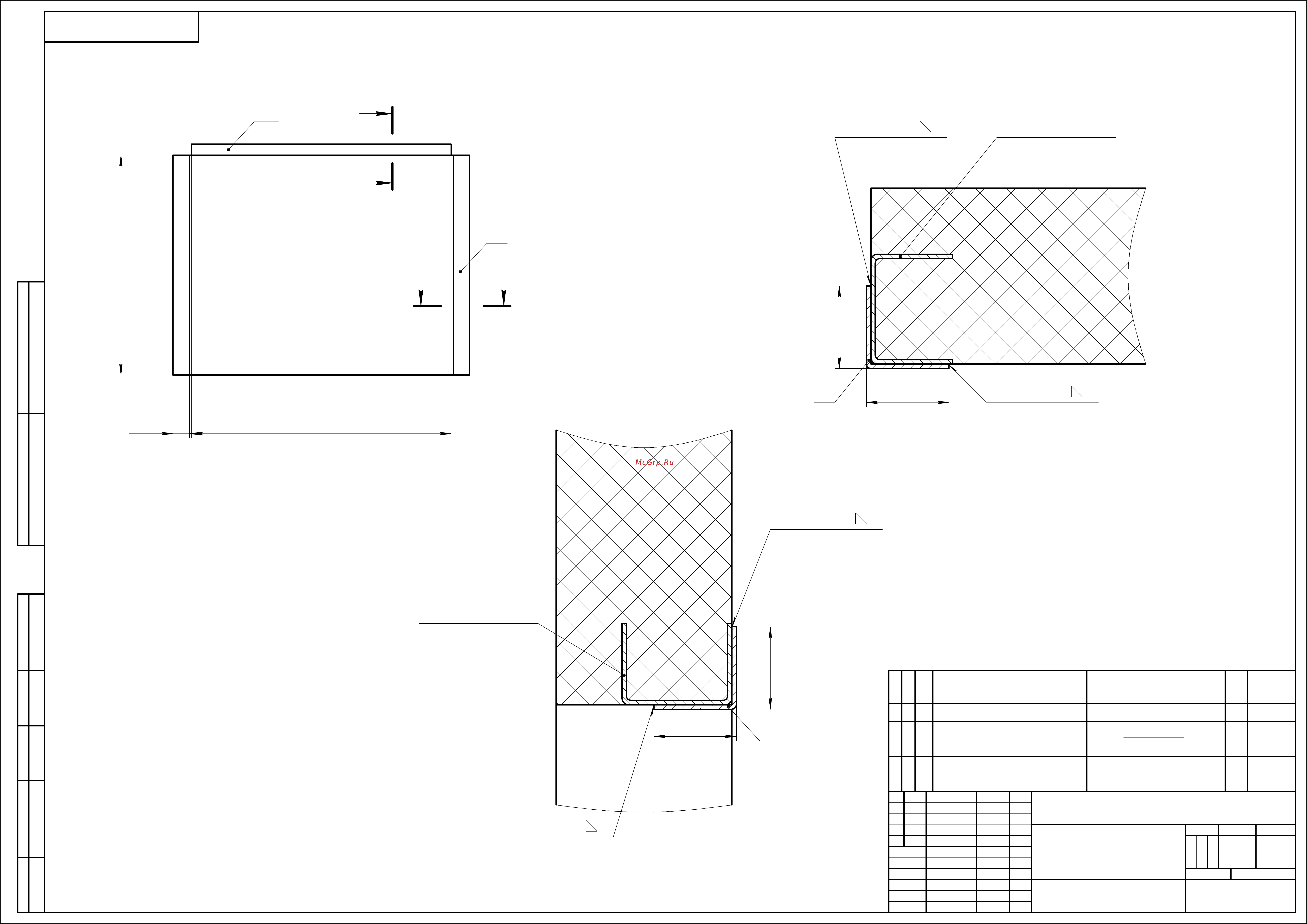

*Размеры для справок.
Б-Б (1:2)
Помещение
Улица
75*
75*
ГОСТ 5264-80 5
ГОСТ 5264-80 5
Закладной элемент
1
А-А (1:2)
75*
75*
ГОСТ 5264-80 5
ГОСТ 5264-80 5
2
Закладной элемент
B-10
H
75*
А А
Б
Б
1
2
Масса Масштаб
Изм.
Лист
№ докум. Подп.
Дата
Лит.
Разраб.
Пров.
Т.контр. Лист Листов
Н.контр.
Утв.
Б/М
1
Окантовка проема
стандартный подъем
(Бытовые ворота)
VSB-03.00
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Справ. № Перв. примен.
VSB-03.00
Копировал Формат A2
Предназначен для установки секционных ворот в помещение с
притолокой от 350 мм.
H - Высота проема (до 3100мм)
B - Ширина проема (до 6000мм)
h - Высота притолоки (h>350мм)
А - Высота вертикальных направляющих (A=H+235мм)
Закладной элемент длиной не менее 100 мм в состав комплектации
ворот не входит. Шаг установки закладных элементов не более
1000 мм, но не менее 3 шт. на каждую сторону проема.
Материалы
1 Уголок 75х75х5 L=H 2
2 Уголок 75х75х5 L=B-10 1
Формат
Зона
Поз.
Обозначение Наименование
Кол.
Приме-
чание
