3. УСТАНОВКА АЛЮМИНЕВОЙ РУЧКИ

4. МОНТАЖ БОКОВОГО УПОРА

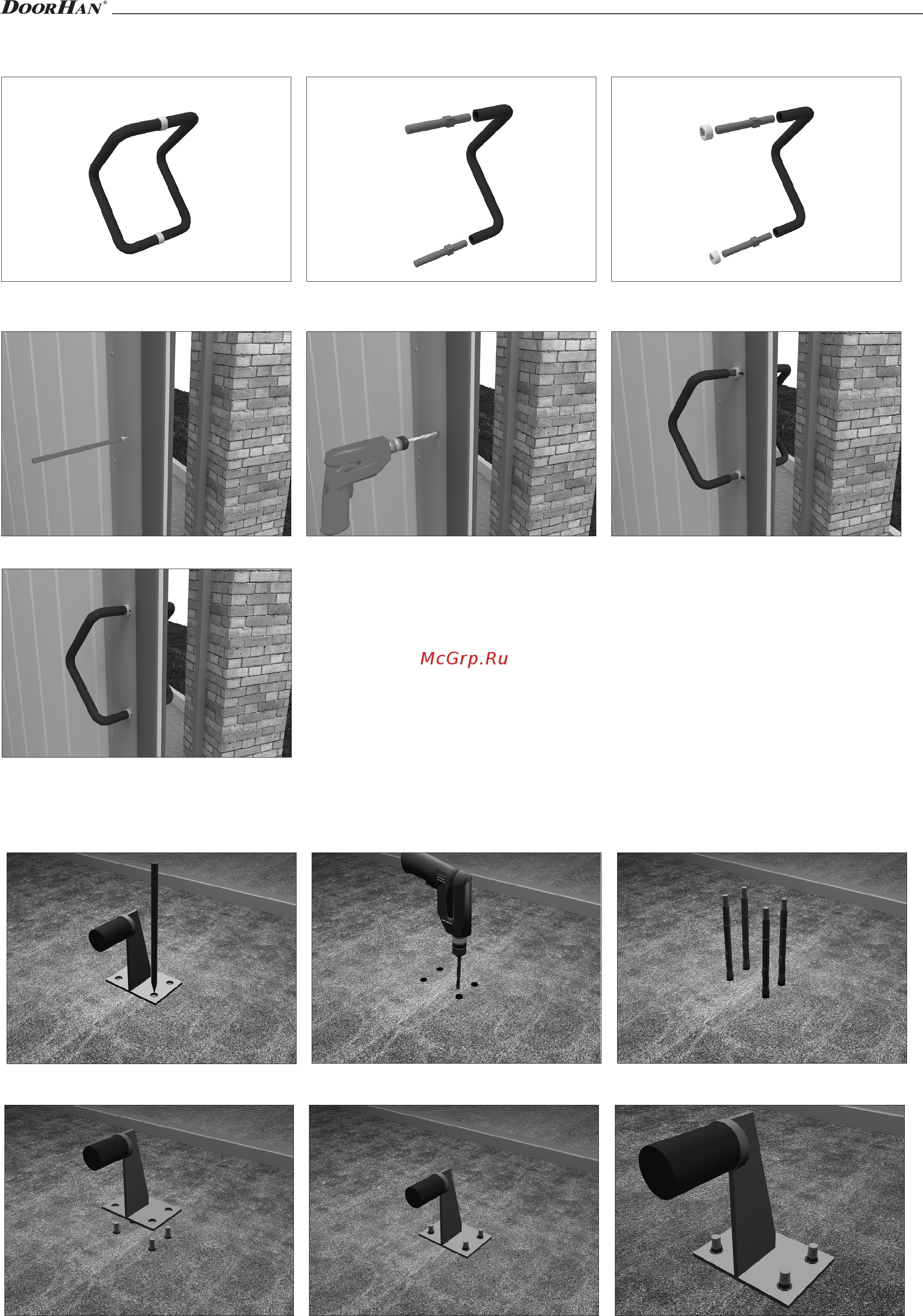

Ручка устанавливается на одну из створок. Монтаж ручки происходит со стороны усадьбы.

Разберите комплект ручек, вывернув винты,

соединяющие их.

Разметьте отверстия для установки ручки.

Вкрутите винты короткой частью в резьбо-

вые отверстия ручки на глубину 2-3 мм.

Просверлите 2 отверстия ∅ 12 в створке.

На квадратную часть винта наденьте гайку.

Вставьте винты с ручкой в отверстия в по-

лотне распашных ворот. К винтам присты-

куйте вторую ручку.

МОНТАЖ СТВОРКИ

С помощью воротка попеременно закрутите оба винта по 3-5 мм за прием. Так как винты и ручки

имеют правую и левую резьбы, то при вкручивании винта в первую ручку происходит одновре-

менное вкручивание другого конца винта во вторую ручку.

Боковой упор устанавливается на дорожное покрытие сбоку от полотна распашных ворот и предназначен для ограничения движения

полотна при открывании ворот.

Разметьте место для бокового упора. Просверлите 4 отверстия ∅13 в дорожном

покрытии.

Вбейте анкерные болты.

На анкерные болты наденьте основание корпуса бокового упора. Затяните гайки.
