МОНТАЖ БОКОВОГО УПОРА

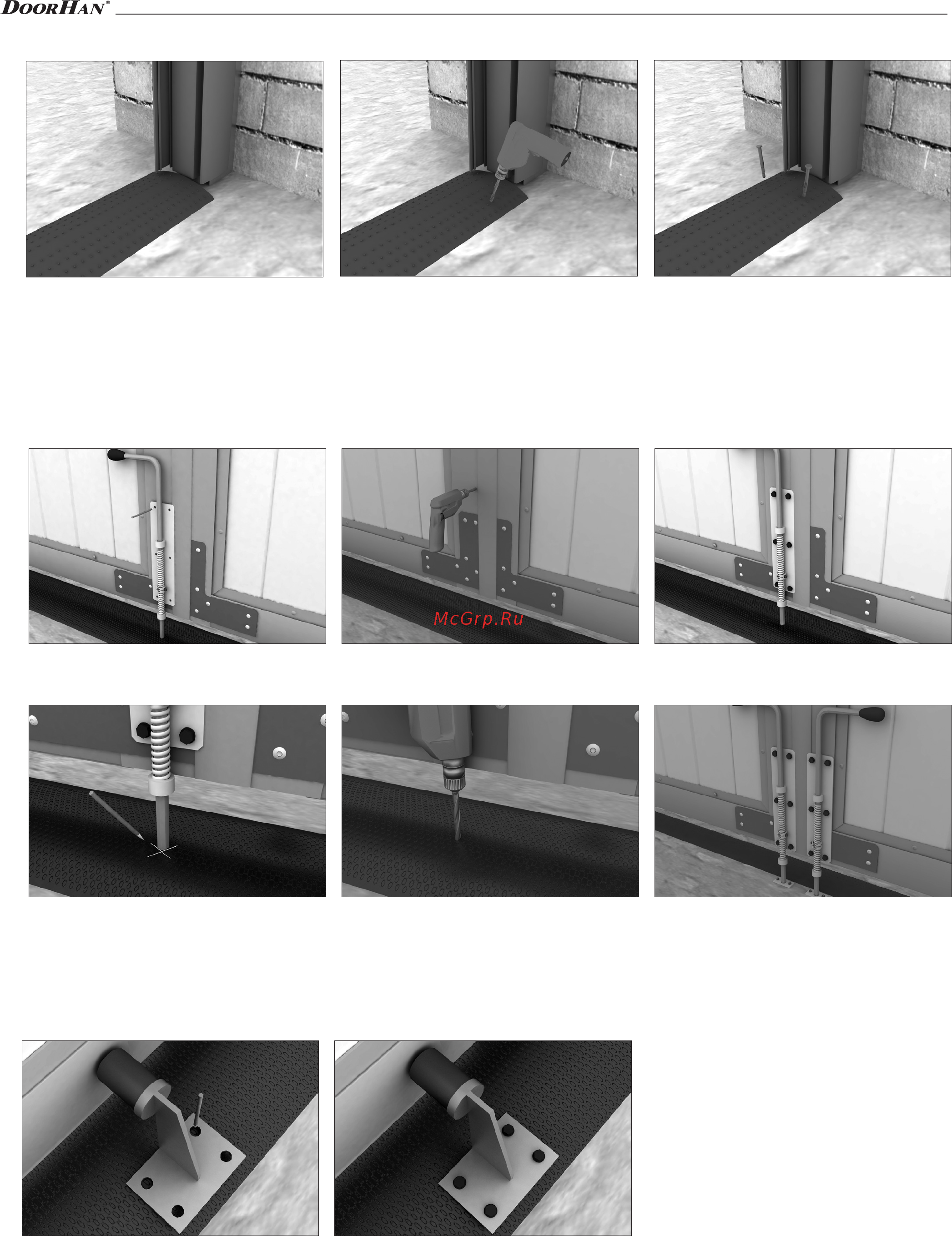

5. УСТАНОВКА ЛЕЖАЧЕГО ПОЛИЦЕЙСКОГО

Установите лежачий полицейский в проеме

ворот.

Просверлите 4 отверстия ∅13 в дорожном покрытии и в лежачем полицейском.

Вбейте анкерные болты. Затяните гайки на анкерных болтах.

7. УСТАНОВКА ЦЕНТРАЛЬНОГО УПОРА

Установите центральный упор перед той створкой закрытие которой происходит первой.

Отметьте места крепления центрального

упора на лежачем полицейском таким об-

разом, чтобы створка, которая будет закры-

ваться первой, была в закрытом состоянии

и резиновая накладка на упоре была прижа-

та к створке ворот.

Зафиксируйте упор саморезами по метал-

лу.

6. УСТАНОВКА ЗАДВИЖКИ

Задвижка устанавливается на распашные ворота, в нижней части одной из створок ближе к центру проема. Задвижка служит для

запирания полотна ворот в дорожное покрытие.

Разметьте отверстия для установки задвиж-

ки на одной из створок.

На лежачем полицейском отметьте место

под фиксирующее отверстие задвижки.

Просверлите 6 отверстий ∅4 мм.

Просверлите отверстие в лежачем полицей-

ском под задвижку сверлом Ф10мм.

Закрепите задвижку с помощью 6 саморе-

зов. При необходимости по аналогии уста-

новите вторую задвижку.

При необходимости по аналогии установите

вторую задвижку.
