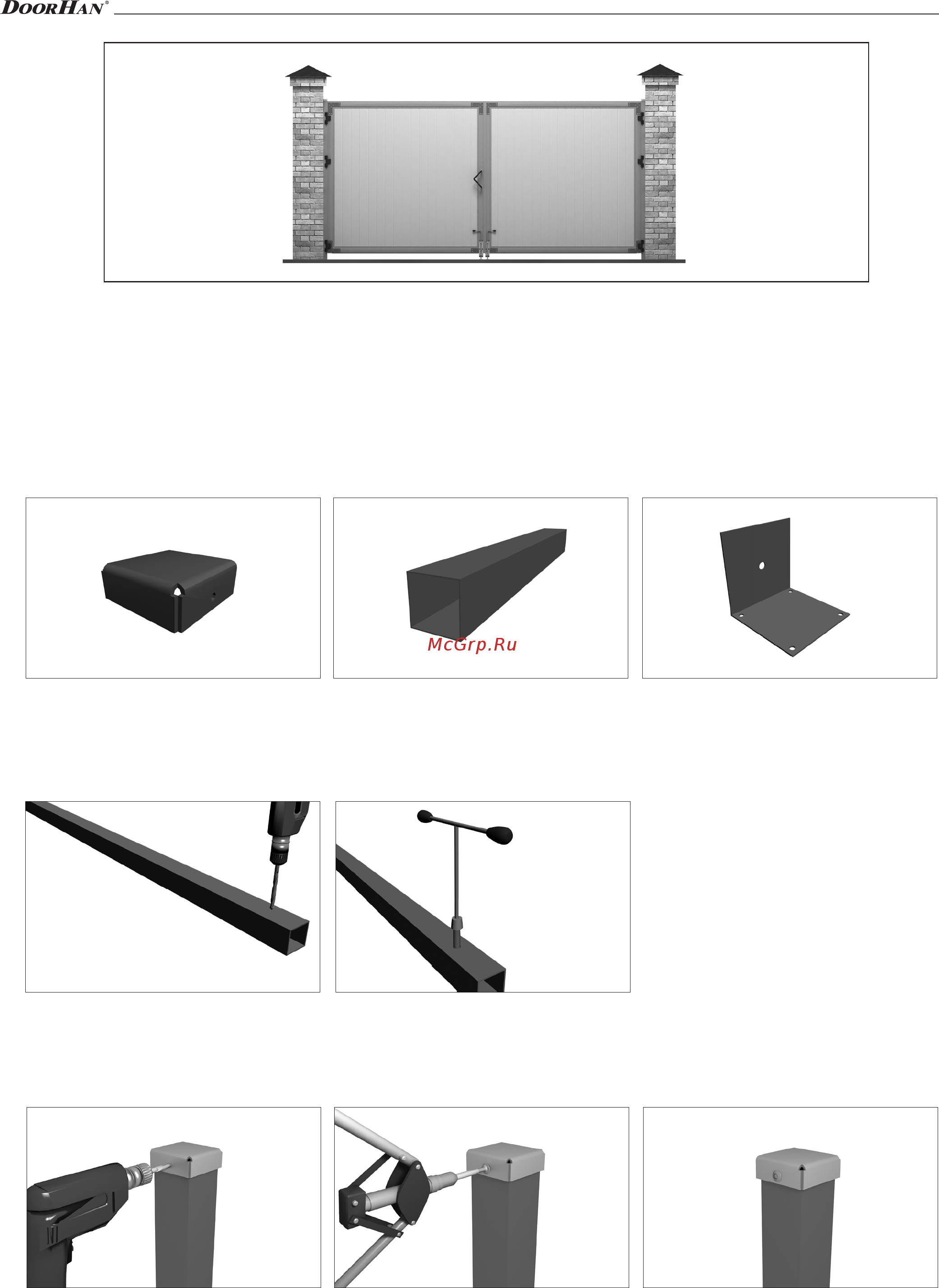

Монтаж ворот закончен.
8. ОСОБЕННОСТИ МОНТАЖА РАСПАШНЫХ ВОРОТ НА СТАЛЬНЫХ СТОЛБАХ
Рассмотрим установку распашных ворот на стальные навесные столбы с трехсекционными петлями.
Изменения в комплектации:
*количество в зависимости от размера калитки
1. Крышка столба 50х50
2. Труба 50x50 3. Кронштейн крепления к столбу
МОНТАЖ РАСПАШНЫХ ВОРОТ НА СТАЛЬНЫХ СТОБАХ
8.1 ПОДГОТОВКА НАВЕСНЫХ СТОЛБОВ
8.2 КРЕПЛЕНИЕ КРЫШКИ НА НАВЕСНЫЕ СТОЛБЫ
Сделайте отметки под крепление петель и просверлите отверстия ∅8 мм. Нарежьте резьбу
под винты крепления петли метчиком М8х1,25.
Установите на столб крышку и сделайте отметки по технологическим отверстиям в крышке
столба и просверлите отверстия ∅4,8 мм.
Закрепите крышку при помощи заклепок.
Вторую крышку установить по аналогии с
первой.
