ПрИложенИе

Рис. 1

Рис. 2

Рис. 3

приложение

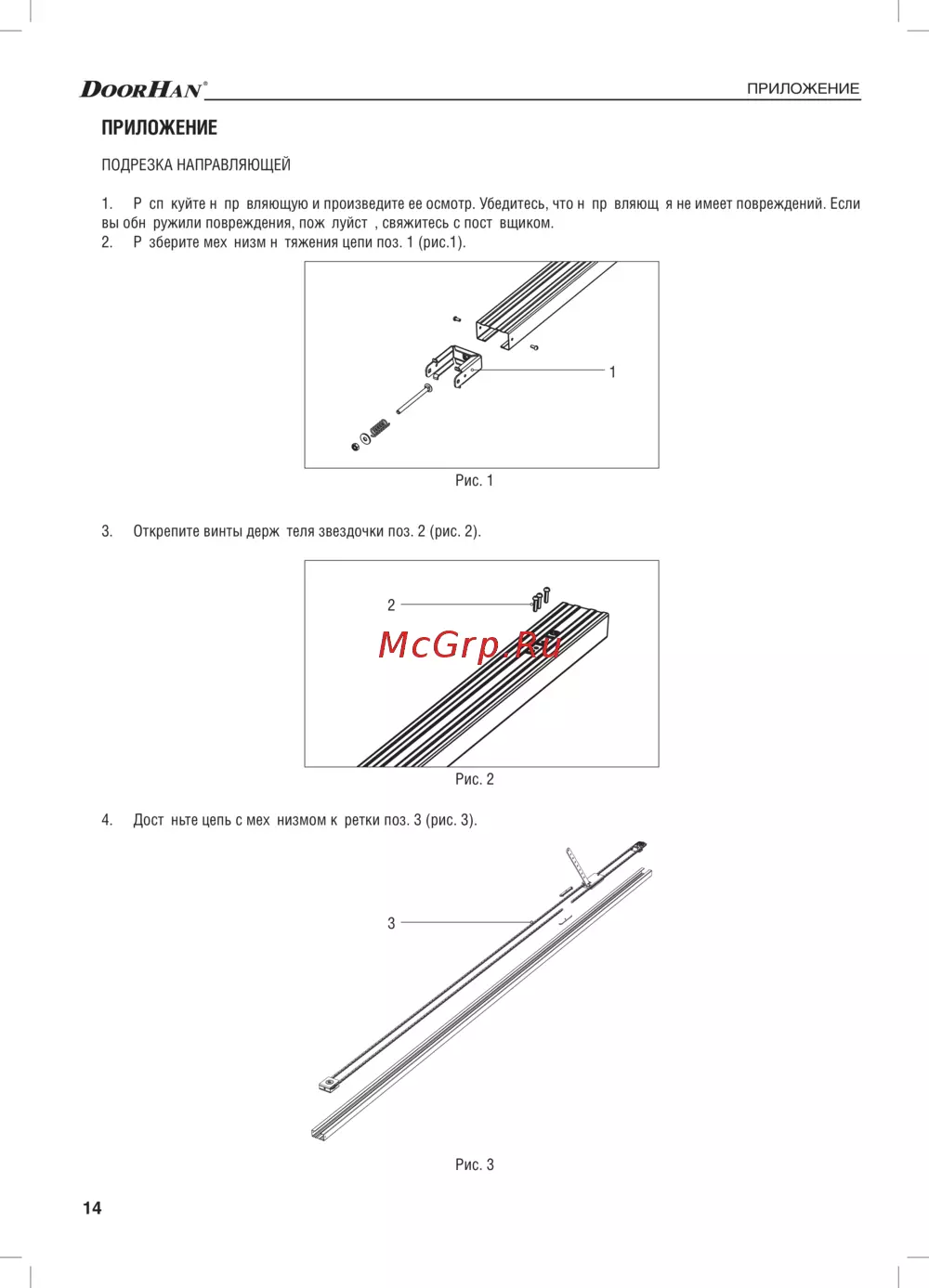

ПОДРЕЗКА НАПРАВЛЯЮЩЕЙ

1. Распакуйте направляющую и произведите ее осмотр. Убедитесь, что направляющая не имеет повреждений. Если

вы обнаружили повреждения, пожалуйста, свяжитесь с поставщиком.

2. Разберите механизм натяжения цепи поз. 1 (рис.1).

3. Открепите винты держателя звездочки поз. 2 (рис. 2).

4. Достаньте цепь с механизмом каретки поз. 3 (рис. 3).
