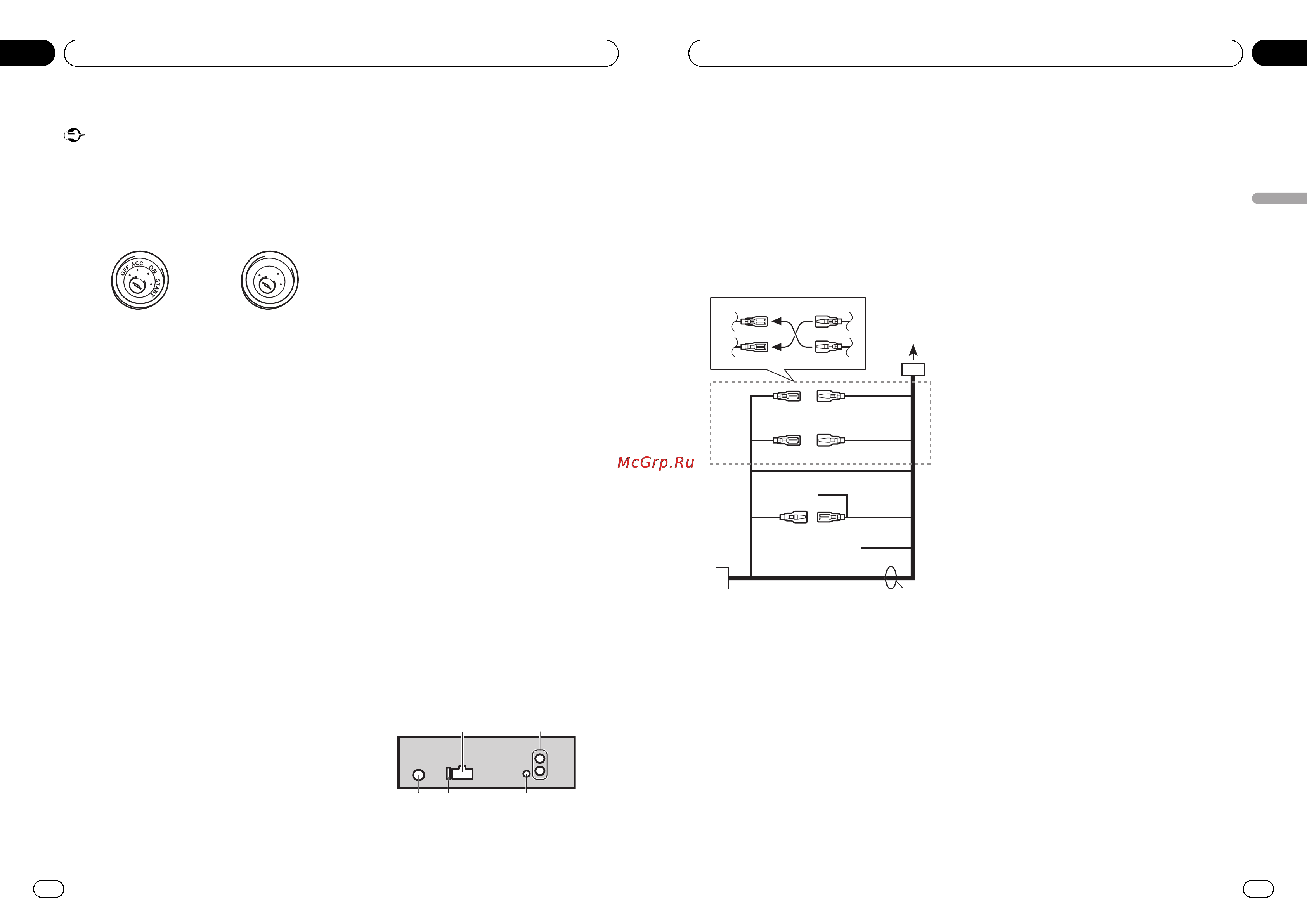

Connexions
Important
! Lors de l’installation de cet appareil dans un
véhicule sans position ACC (accessoire) sur le
contacteur d’allumage, ne pas connecter le
câble rouge à la borne qui détecte l’utilisation
de la clé de contact peut entraîner le déchar-
gement de la batterie.
O
N
S
T
A
R
T
O
F
F
Avec position ACC Sans position ACC
! L’utilisation de cet appareil dans des condi-
tions autres que les conditions suivantes
pourrait provoquer un incendie ou un mauvais
fonctionnement.
— Véhicules avec une batterie 12 volts et
mise à la masse du négatif.
— Haut-parleurs avec une puissance de sor-
tie de 50 W et une impédance de 4 ohms à
8 ohms.
! Pour éviter un court-circuit, une surchauffe ou
un dysfonctionnement, assurez-vous de res-
pecter les instructions suivantes.
— Déconnectez la borne négative de la batte-
rie avant l’installation.
— Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage,
enroulez dans du ruban adhésif les parties
du câblage en contact avec des pièces en
métal.
— Placez les câbles à l’écart de toutes les
parties mobiles, telles que le levier de vi-
tesse et les rails des sièges.
— Placez les câbles à l’écart de tous les en-
droits chauds, par exemple les sorties de
chauffage.
— Ne reliez pas le câble jaune à la batterie à
travers le trou dans le compartiment mo-
teur.
— Recouvrez tous les connecteurs de câbles
qui ne sont pas connectés avec du ruban
adhésif isolant.
— Ne raccourcissez pas les câbles.
— Ne coupez jamais l’isolation du câble d’ali-
mentation de cet appareil pour partager
l’alimentation avec d’autres appareils. La
capacité en courant du câble est limitée.
— Utilisez un fusible correspondant aux ca-
ractéristiques spécifiées.
— Ne câblez jamais le câble négatif du haut-
parleur directement à la masse.
— Ne réunissez jamais ensemble les câbles
négatifs de plusieurs haut-parleurs.
! Lorsque cet appareil est sous tension, les si-
gnaux de commande sont transmis via le
câble bleu/blanc. Connectez ce câble à la télé-
commande du système d’un amplificateur de
puissance externe ou à la borne de
commande du relais de l’antenne motorisée
du véhicule (max. 300 mA 12 V CC). Si le véhi-
cule est équipé d’une antenne intégrée à la lu-
nette arrière, connectez-le à la borne
d’alimentation de l’amplificateur d’antenne.
! Ne reliez jamais le câble bleu/blanc à la borne
d’alimentation d’un amplificateur de puis-
sance externe. De même, ne le reliez pas à la
borne d’alimentation de l’antenne motorisée.
Dans le cas contraire, il peut en résulter un
déchargement de la batterie ou un dysfonc-
tionnement.
! Le câble noir est la masse. Les câbles de terre
de cet appareil et d’autres produits (particuliè-
rement les produits avec des courants élevés
tels que l’amplificateur de puissance) doivent
être câblés séparément. Dans le cas contraire,
ils peuvent se détacher accidentellement et
provoquer un incendie ou un dysfonctionne-
ment.
Cet appareil
1
3
4 5
2
1 Entrée cordon d’alimentation
Fr
34
Section
03
Installation
2 Sortie arrière ou haut-parleur d’extrêmes gra-
ves
3 Entrée antenne
4 Fusible (10 A)
5 Entrée télécommande câblée
Seulement pour DEH-2300UB, DEH-2300UBB
et DEH-2320UB.
Un adaptateur de télécommande câblée
(vendu séparément) peut être connecté.
Cordon d’alimentation
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
e
d
c
1 Vers l’entrée cordon d’alimentation
2 Selon le type de véhicule, 3 et 5 peuvent
avoir une fonction différente. Dans ce cas, as-
surez-vous de connecter 4 à 5 et 6 à 3.
3 Jaune
Alimentation de secours (ou accessoire)
4 Jaune
Connectez à la borne d’alimentation 12 V per-
manente.
5 Rouge
Accessoire (ou alimentation de secours)
6 Rouge
Connectez à la borne contrôlée par le contact
d’allumage (12 V CC).
7 Connectez les fils de même couleur en-
semble.
8 Noir (masse du châssis)
9 Bleu/blanc
La position des broches du connecteur ISO
est différente selon le type de véhicule.
Connectez 9 et b lorsque la broche 5 est de
type commande de l’antenne. Dans un type
différent de véhicule, ne connectez jamais 9
et b.
a Bleu/blanc
Connectez à la prise de commande du sys-
tème de l’amplificateur de puissance (max.
300 mA 12 V CC).
b Bleu/blanc
Connectez à la borne de commande du relais
de l’antenne motorisée (max. 300 mA 12 V
CC).
c Jaune/noir
Seulement pour DEH-2300UB, DEH-2300UBB
et DEH-2320UB.
Si vous utilisez un équipement avec la fonc-
tion Coupure du son, câblez ce fil au fil Cou-
pure Audio de cet équipement. Sinon, ne
connectez rien au fil Coupure Audio.
d Fils du haut-parleur
Blanc : Avant gauche +
Blanc/noir: Avant gauche *
Gris : Avant droite +
Gris/noir: Avant droite *
Vert : Arrière gauche + ou haut-parleur d’ex-
trêmes graves +
Vert/noir : Arrière gauche * ou haut-parleur
d’extrêmes graves *
Violet : Arrière droite + ou haut-parleur d’ex-
trêmes graves +
Violet/noir: Arrière droite * ou haut-parleur
d’extrêmes graves *
e Connecteur ISO
Dans certains véhicules, il est possible que le
connecteur ISO soit divisé en deux. Dans ce
cas, assurez-vous de connecter les deux
connecteurs.
Fr
35
Section
Français
03
Installation
<CRD4528-A/N>18
