Remarques
! Changez les réglages initiaux de cet appareil.
Reportez-vous à la page 32, SW CONTROL (ré-
glage de la sortie arrière et du haut-parleur d’ex-
trêmes graves).
La sortie haut-parleur d’extrêmes graves de
cet appareil est monaurale.
! Lors de l’utilisation d’un haut-parleur d’extrê-
mes graves de 70 W (2 Ω), assurez-vous de
connecter le haut-parleur d’extrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.

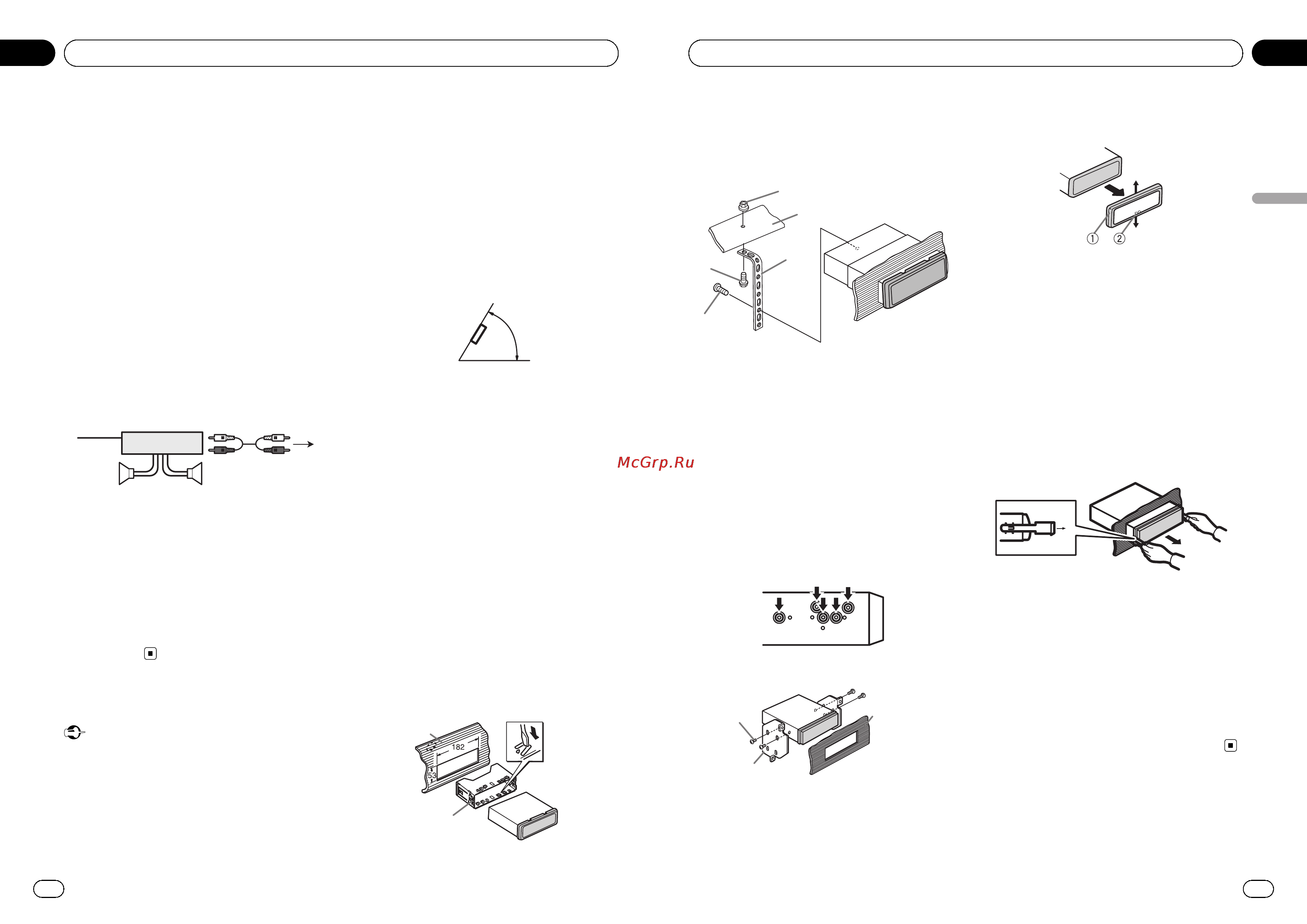

Amplificateur de puissance
(vendu séparément)
Réalisez ces connexions lors de l’utilisation
d’un amplificateur optionnel.
1
3
2
4
55
1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec un câble RCA (vendu séparé-
ment)
4 Sortie arrière ou haut-parleur d’extrêmes gra-
ves
5 Haut-parleur arrière ou haut-parleur d’extrê-
mes graves
Installation
Important
! Vérifiez toutes les connexions et tous les systè-
mes avant l’installation finale.
! N’utilisez pas de pièces non autorisées car il
peut en résulter des dysfonctionnements.
! Consultez votre revendeur si l’installation né-
cessite le perçage de trous ou d’autres modifi-
cations du véhicule.
! N’installez pas cet appareil là où :
— il peut interférer avec l’utilisation du véhi-
cule.
— il peut blesser un passager en cas d’arrêt
soudain du véhicule.
! Le laser à semi-conducteur sera endommagé
s’il devient trop chaud. Installez cet appareil à
l’écart de tous les endroits chauds, par exem-
ple les sorties de chauffage.
! Des performances optimales sont obtenues
quand l’appareil est installé à un angle infé-
rieur à 60°.
60°
Montage avant/arrière DIN
Cet appareil peut être installé correctement
soit en montage frontal ou en montage ar-
rière.
Utilisez des pièces disponibles dans le
commerce lors de l’installation.
Montage frontal DIN
1 Insérez le manchon de montage dans le
tableau de bord.
Lors de l’installation de cet appareil dans un
espace peu profond, utilisez le manchon de
montage fourni. Si l’espace est insuffisant, uti-
lisez le manchon de montage fourni avec le vé-
hicule.
2 Fixez le manchon de montage en utili-
sant un tournevis pour courber les pattes
métalliques (90°) en place.
1
2
Fr
36
Section
03
Installation
1 Tableau de bord
2 Manchon de montage
3 Installez l’appareil comme indiqué sur
la figure.
1
2
3
4
5
1 Écrou
2 Pare-feu ou support métallique
3 Attache en métal
4 Vis
5 Vis (M4 × 8)
# Assurez-vous que l’appareil est correctement
mis en place. Toute installation instable peut en-
traîner des sauts ou autres dysfonctionnements.
Montage arrière DIN
1 Déterminez la position appropriée où
les trous sur le support et sur le côté de
l’appareil se correspondent.
2 Serrez deux vis de chaque côté.
1
2
3
1 Vis taraudeuse (5 mm × 8 mm)
2 Support de montage
3 Tableau de bord ou console
Retrait de l’appareil
1 Retirez l’anneau de garniture.
1 Anneau de garniture
2 Encoche
! Relâcher la face avant permet d’accéder
plus facilement à l’anneau de garniture.
! Quand vous remontez l’anneau de garni-
ture, pointez le côté avec l’encoche vers le
bas.
2 Insérez les clés d’extraction fournies
dans les deux côtés de l’appareil jusqu’àce
qu’elles s’enclenchent en place.
3 Tirez l’appareil hors du tableau de
bord.
Retrait et remontage de la face
avant
Vous pouvez retirer la face avant pour protéger
l’appareil contre le vol.
Appuyez sur la touche de retrait, puis poussez
la face avant vers le haut et tirez-la vers vous.
Pour les détails, reportez-vous à Retrait de la
face avant pour protéger l’appareil contre le vol
et à la page 25, Remontage de la face avant.
Fr
37
Section
Français
03
Installation
<CRD4528-A/N>19
