10

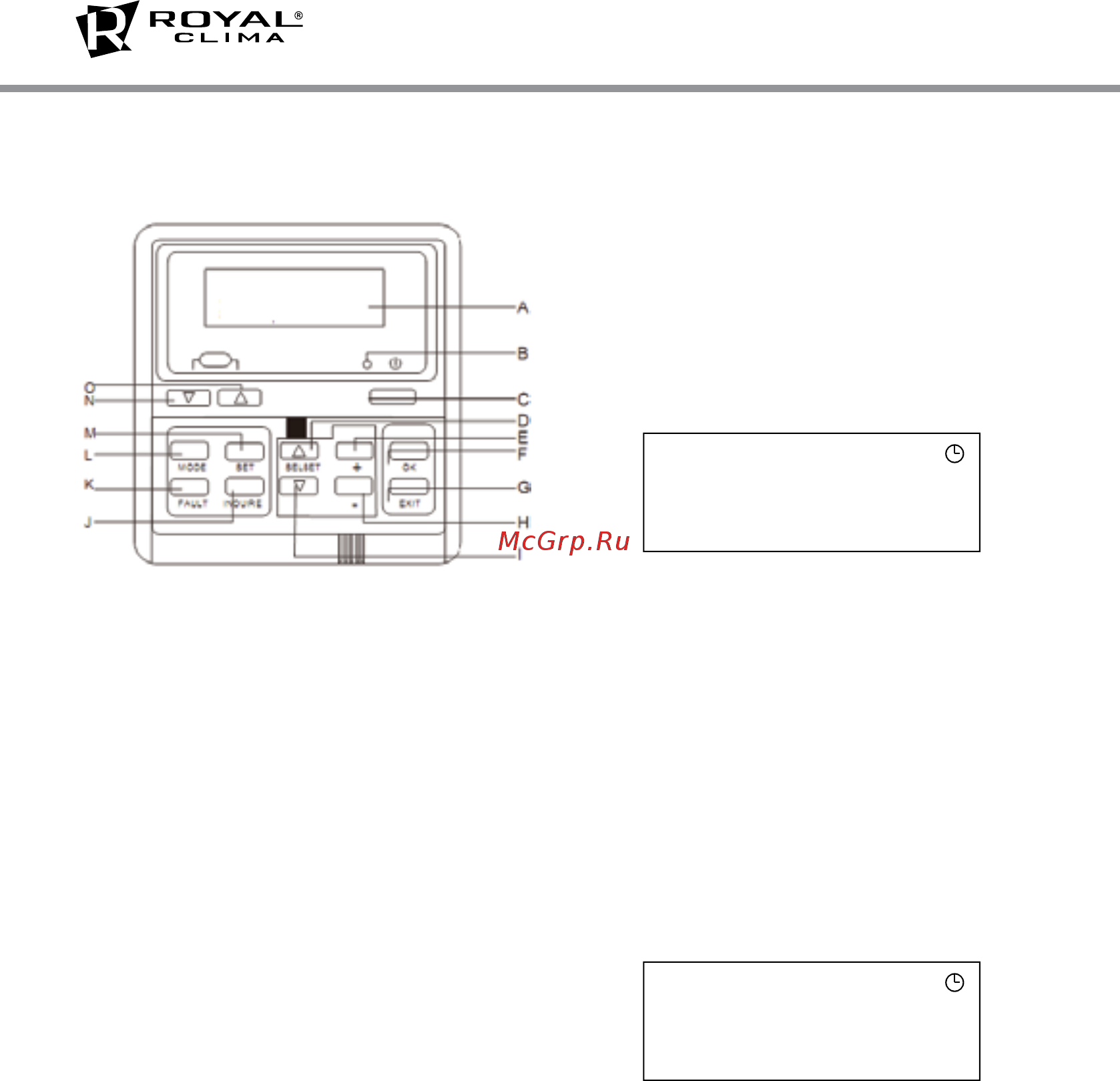

6. ПУЛЬТ УПРАВЛЕНИЯ
A – Интерфейс
B – Индикация режима работы
С – Кнопка «On/Off » - Вкл/выкл
D – Кнопка «SELECT +» - выбор параметров в
меню
Е – Кнопка «+» - изменение заданных
параметров
F – Кнопка «ОК» - подтверждение параметров
G – Кнопка «EXIT» - выход из меню
H – Кнопка «-» - изменение заданных
параметров
I – Кнопка «SELECT -» - выбор параметров в
меню
J – Кнопка «Inquire» - запрос активности
модулей
K – Кнопка «Fault» - журнал ошибок
L – Кнопка «Mode» - выбор режима работы
M – Кнопка «Set» - выбор режима установки
N – Кнопка «Set-» - изменение режимов
работы
O – Кнопка «Set+» - изменение режимов
работы
Проводной пульт управления предназначен
для управления работой наружных блоков
MACS-O, а также для выбора и отражения ре-
жима работы основных параметров функцио-
нирования и индикации кодов ошибок.
Рис. 4
Инструкция по работе с проводным
пультом управления
1. Питание [On/Off ]
Если наружный блок включен, то при нажатии
кнопки (On/O ) блок выключается, индика-
тор «Вкл./Вкл.» (On/O ) гаснет. Если наруж-
ный блок выключен, то при нажатии кнопки
[Вкл./Выкл.] блок включается, индикатор
«Вкл./Вкл.» (On/O ) загорается. Вид главного
меню при включении блока:
2001/01/18 10:00 Tue
Mode: Cool
Set Temp: 12°C
Рис. 5
первая строчка на дисплее обозначает дату
и время: гг/мм/дд чч: мм день (ПОН., ВТ.).
При включении таймера на дисплее, в верх-
ней правой части дисплея, появляется иконка
с часами.
Во второй строчке дисплея отображаются
параметры настройки режима эксплуатации.
В третьей строчке дисплея отображаются па-
раметры настройки температуры воды.
В четвертой строчке дисплея отображается
вид неисправности: при отсутствии неисправ-
ностей ничего не отображается, при наличии
неисправностей отображается последняя.
Вид главного меню при выключении блока:
2001/01/18 10:00 Tue
Рис. 6
При выключенном блоке на дисплее отобра-
жается только время и вид неисправности.
При нажатии кнопки [Вкл/Выкл] устройст-
во включается, при нажатии других кнопок
на дисплей выводится информация о режи-
мах работы и параметрах температуры (без
включения устройства)
(рис. 2) для выбора режима и значений тем-
пературы до включения. Если в течение 5 се-
кунд никакие кнопки не нажимаются, дисплей
ПУЛЬТ УПРАВЛЕНИЯ
