9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Теплопроизводительность и потребляемая мощность
мощность в различных условиях
Темпера-
тура на
выходе
горячей
воды
Температуры окружающей среды
при различных условиях (°С)
(°С) -12 -5 0 7 12
Темпера-
тура на
выходе
теплой
воды
Мощ-
ность
нагрева
кВт
Потре-
бляемая
мощность
кВт
Мощ-
ность
нагрева
кВт
Потре-
бляемая
мощность
кВт
Мощ-
ность
нагрева
кВт
Потре-
бляемая
мощность
кВт
Мощность
нагрева
кВт
Потре-
бляемая
мощность
кВт
Мощность
нагрева
кВт
Потре-
бляемая
мощность
кВт
35 42,15 16,37 52,04 16,69 64,26 17,01 78,35 17,33 92,46 17,67
40 40,93 19,01 50,52 18,06 62,38 18,40 77,15 18,76 89,77 19,12
45 --- --- 49,06 19,55 60,56 19,92 76,00 20,50 87,15 20,70
50 --- --- 47,62 21,16 58,80 21,57 71,61 22,00 84,62 22,42

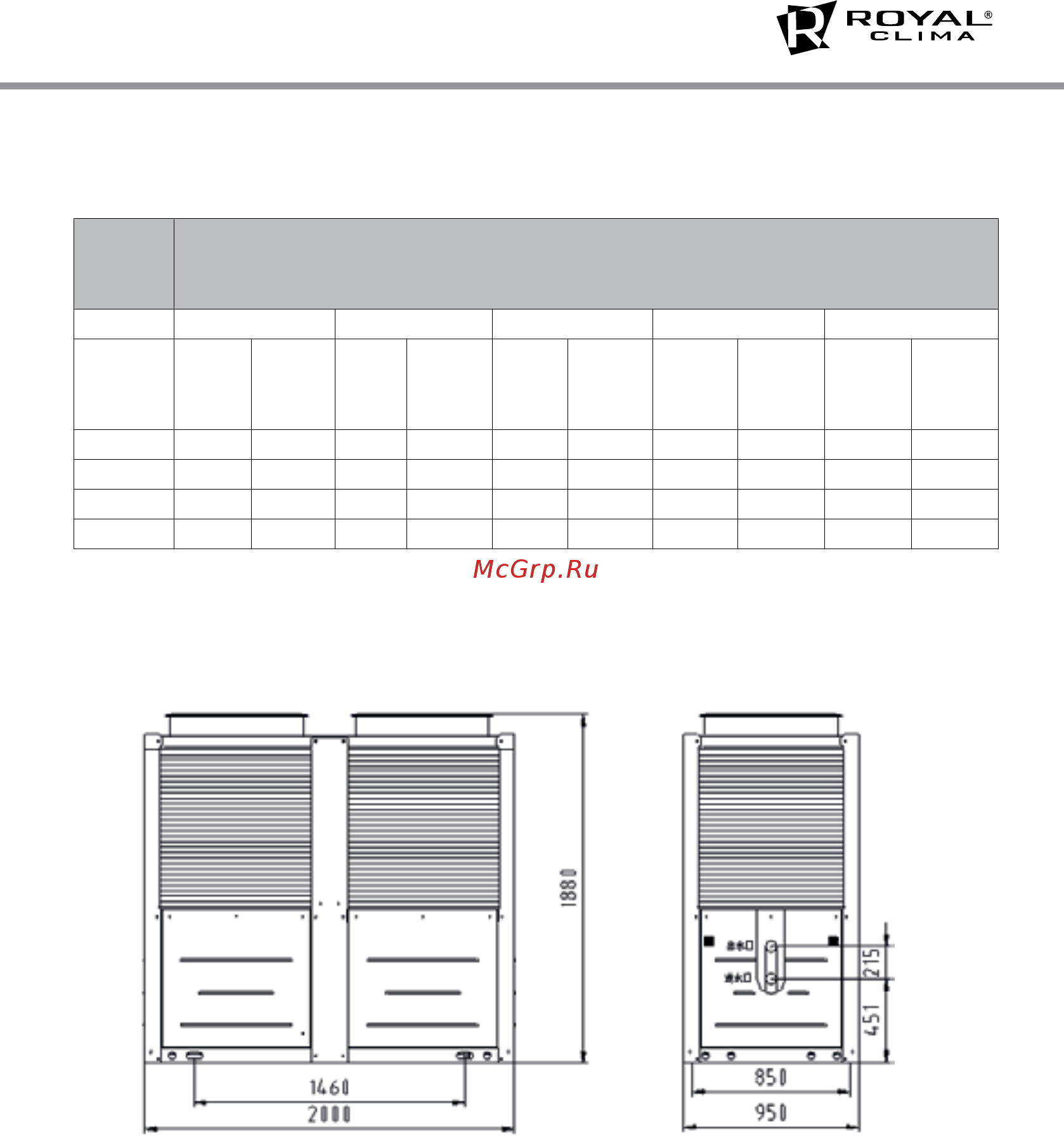

5. ГАБАРИТНЫЕ РАЗМЕРЫ (ММ)
*Диаметр присоединительных патрубков (вход/выход) – DN50
Рис. 3
