5
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
ления и вспомогательная гидравлическая
арматура.
Система управления
Раздельная система управления имеет соб-
ственный пульт управления наружного бло-
ка MACS-O, отдельные пульты для каждого
внутреннего блока MACS-I.
Системы кондиционирования может состо-
ять из нескольких наружных блоков MACS-O.
Блоки объединяются в одну систему с помо-
щью провода и работают по принципу «ве-
дущий-ведомый».
Принцип работы системы кондициони-
рования
Система кондиционирования предназначена
для кондиционирования воздуха в обслу-
живаемых помещениях. Внутренние блоки
MACS-I установленные в помещении, осу-
ществляют кондиционирование воздуха,
тем самым из подвижного воздуха удаляют-
ся вредные примеси, производится его охла-
ждение, а также изменение относительной
влажности. Охлаждение происходит за счет
холодного теплоносителя который поступа-
ет от наружного блока MACS-O. Наружный
блок MACS-O и внутренние блоки MACS-I со-
единены между собой трубопроводами. Си-
стема кондиционирования может не только
охлаждать, но и нагревать воздух в помеще-
нии. При такой схеме работы, наружный блок
MACS-O переключается в режим обогрева.
Наружный блок MACS-O
Наружный блок MACS-O является основ-
ным элементом системы кондиционирова-
ния, поскольку является источником холода
для внутренних блоков MACS-I .
Принцип работы наружного блока MACS-O за-
ключается в охлаждении жидкости - воды
или раствора гликоля (далее - теплоноси-
тель).
Охлаждение теплоносителя происходит в ис-
парителе, после чего охлажденный теплоно-
ситель с помощью насосной станции MACS-H
подается во внутренние блоки MACS-I. Ох-
лаждение воды происходит за счет испаре-
ния (переход фреона из жидкого состояния
в газообразное) жидкого хладагента (фрео-
на) в испарителе. В процессе испарения фре-
она поглощается теплота воды. Затем испа-
рившийся газообразный хладагент поступает
в компрессор. Компрессор обеспечивает цир-
куляцию хладагента во всем контуре. После
компрессора сжатый и перегретый хладагент
поступает в конденсатор, в котором происхо-
дит охлаждение хладагента воздухом и его
конденсация - переход из газообразного со-
стояния в жидкое. В конденсаторе происхо-
дит отвод наружу забранного на испарителе
тепла. Далее жидкий хладагент вновь посту-
пает через расширительное устройство.

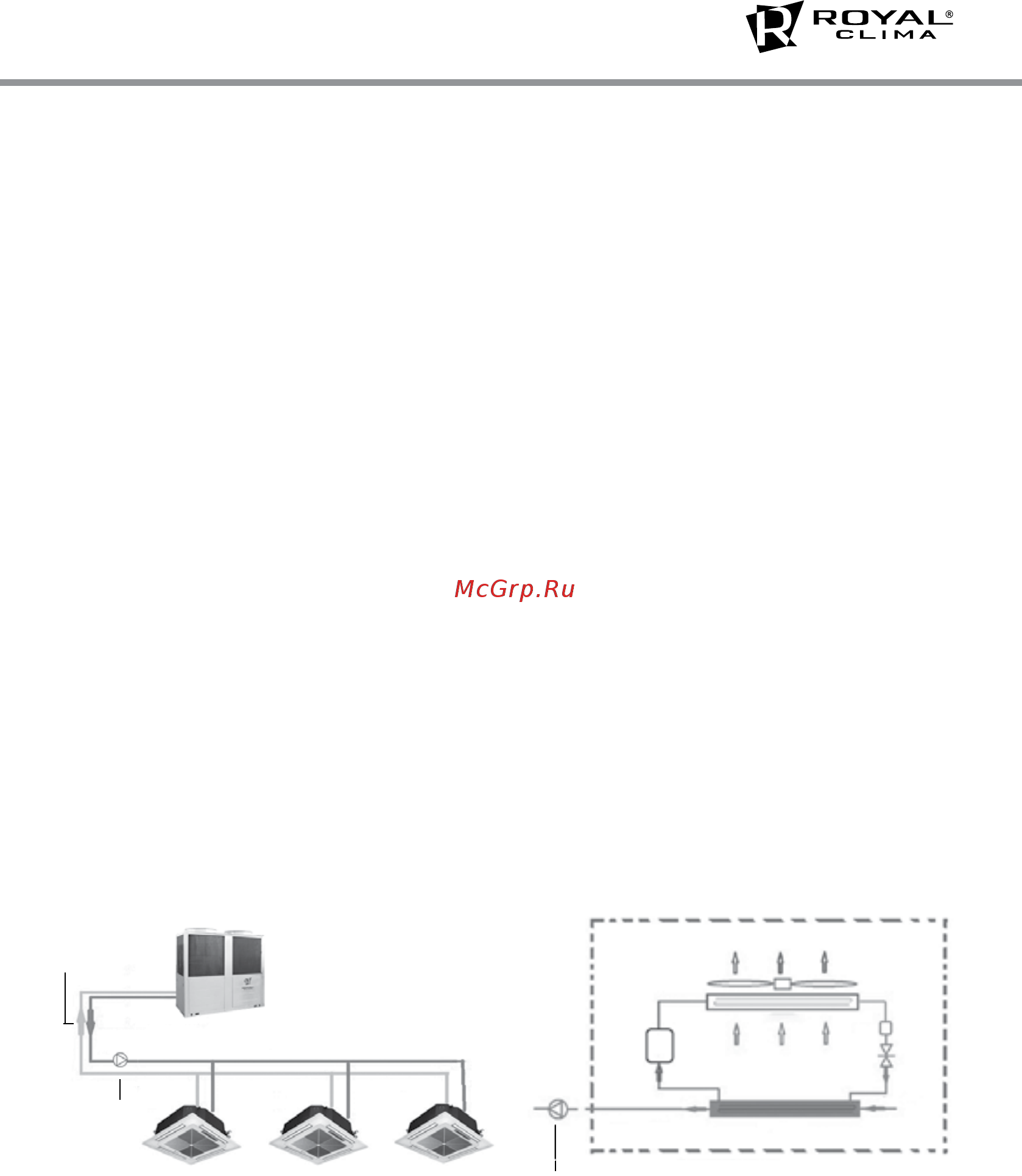

Подающий трубопровод
Наружный блок MACS-O
Внутренний блок
MACS-I
Насосная
станция
MACS-H
Внутренний блок
MACS-I
Внутренний блок
MACS-I
Обратный
трубопровод
Насосная станция
MACS-H
Наружный блок MACS-O
Испаритель
От потребителя
TP8
Фильтр
Компрессор
Конденсатор
Рис. 1
Рис. 2
