ROYAL Clima
22 ТЕХНИЧЕСКОЕ РУКОВОДСТВО
2.4 ВОЗДУШНЫЙ КОЛЛЕКТОР И ОПОРЫ (КОМПЛЕКТУЮЩИЕ)
В качестве факультативных принадлежностей как для модификации U
, так и для модификации D, могут
поставляться различные типологии воздухораспределительных камер (пленумов) и оснований.
При установке воздушных коллекторов и опор, следует установить уплотнители между ними и оборудованием (ре-
зиновые, или из материала, с подобными характеристиками), толщина и длина которых, должны защитить от передачи ви-
брации на структуру. Установка уплотнителя также может обеспечить воздушную непроницаемость опорной поверхности и
понизить уровень шума оборудования.

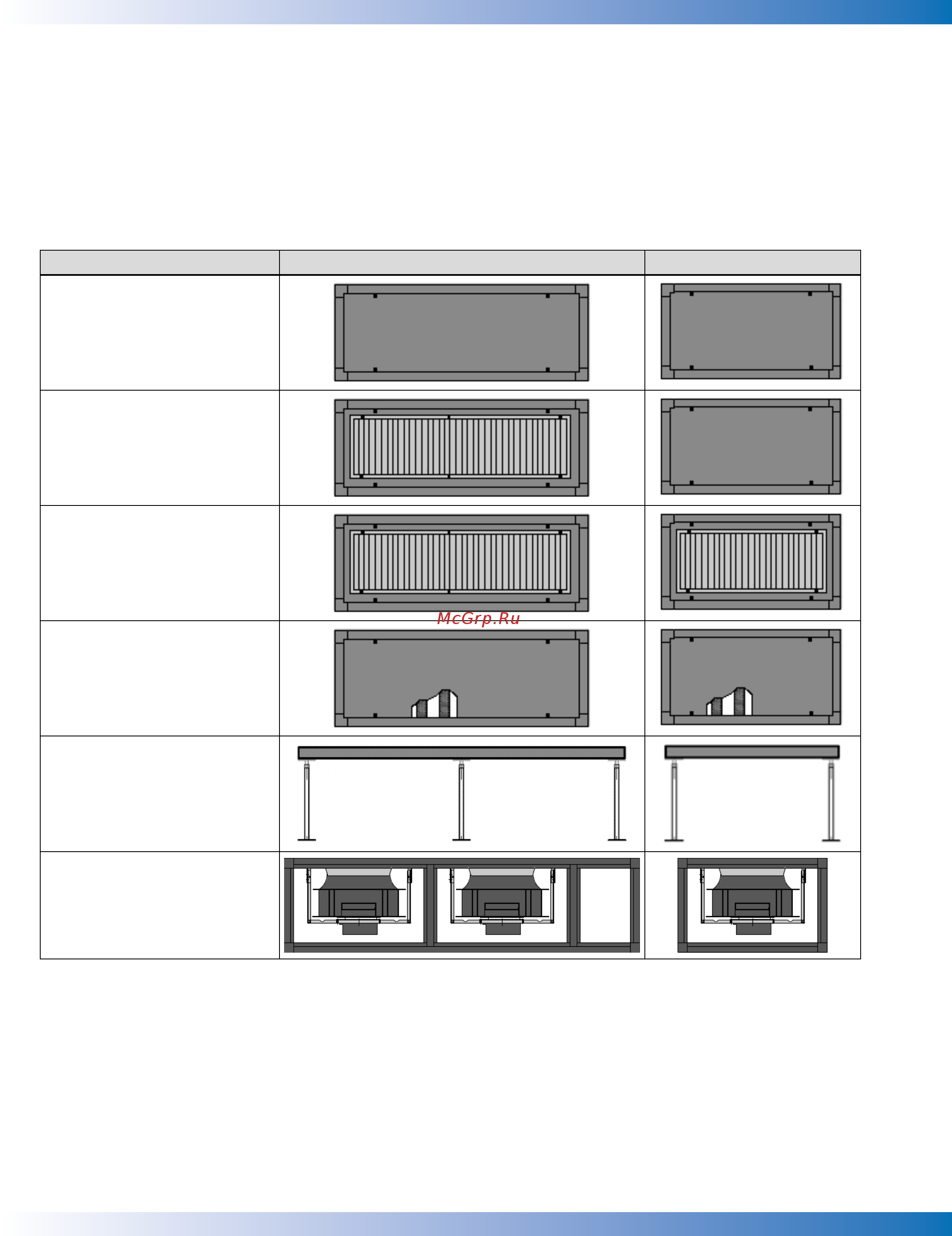

Ниже представлены некоторые типы воздушных камер и оснований:
Тип Вид спереди Вид сбоку Справа – Слева
Воздушный коллектор со всеми
глухими панелями (сверле-
ние отверстия возлагается на
клиента)
Воздушный коллектор с перед-
ней решёткой
Воздушный коллектор с перед-
ними и боковыми решётками
Звукоизолированный
воздуховод
Регулируемая опора
основания серии A
Вентилируемые
основания блока серии T
