ROYAL Clima
24 ТЕХНИЧЕСКОЕ РУКОВОДСТВО

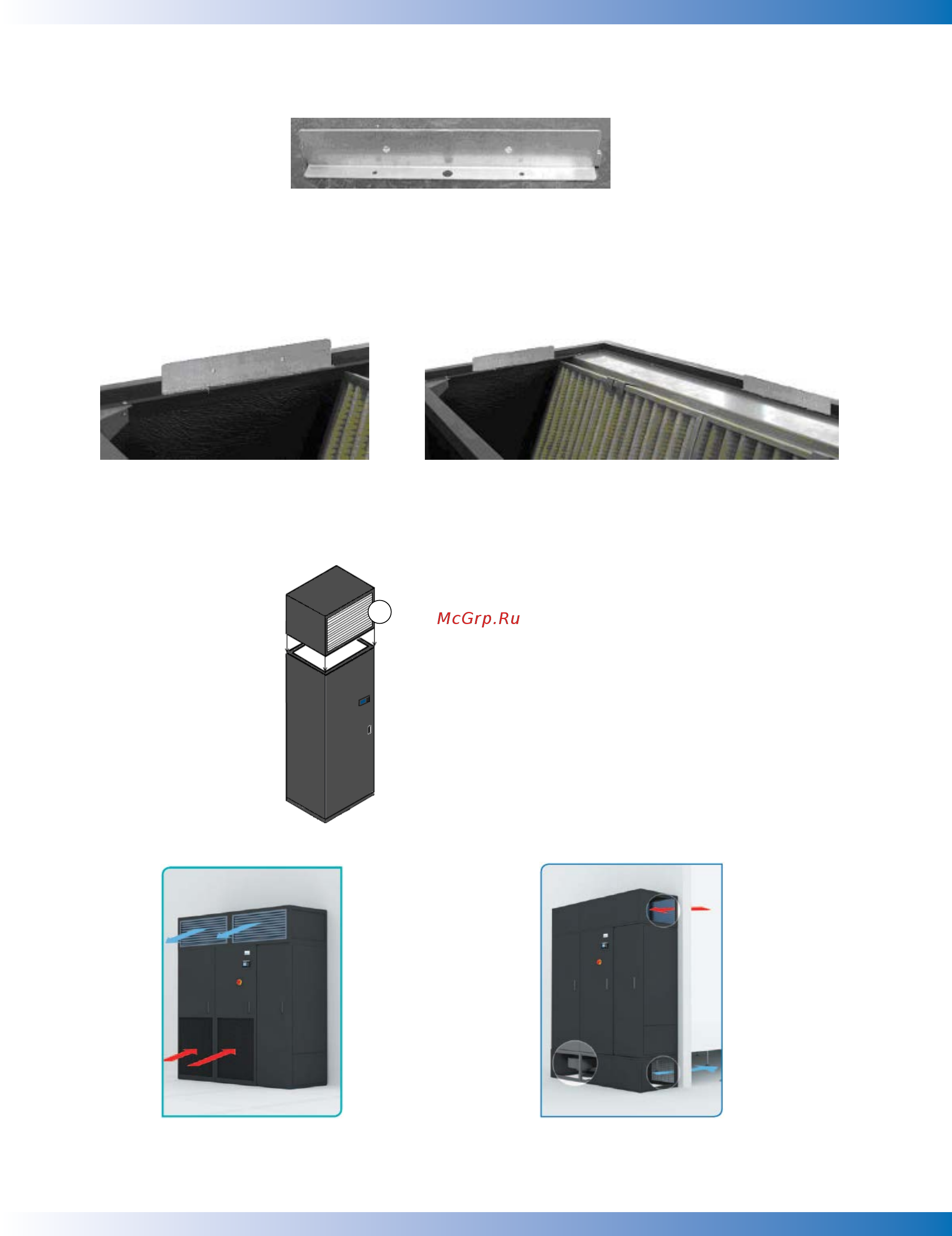

2.4.2 МОНТАЖ ВЕНТИЛЯЦИОННОЙ КАМЕРЫ И ВОЗДУХОВОДОВ НАД АГРЕГАТОМ
Монтаж коллектора и воздуховодов в верхней части кондиционера осуществляется с помощью крепёжных уголков,
входящих в комплект поставки, устанавливаемых на крепёжные профили кондиционера.
Крепёжный уголок
Для установки вентиляционной камеры и воздуховодов, действовать следующим образом:
1) Закрепите уголки винтами-саморезами к крепёжным алюминиевым профилям кондиционера. Уголки должны быть
прикреплены со всех сторон кондиционера в центральной позиции.
2) Установить специальный уплотнитель на профили вентиляционной камеры и разместить ее на устройстве так, чтобы
совпадали профили. Коллектор не должен быть закреплён.
A Коллектор
Пример установки нижнего коллектора
A
