ROYAL Clima
42 ТЕХНИЧЕСКОЕ РУКОВОДСТВО
5.3 ПРОКЛАДКА ТРУБ ХОЛОДИЛЬНОГО КОНТУРА
ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ!
Правильная прокладка трубок имеет первостепенную важность для надлежащей
работы кондиционера. Особое внимание требуется при прокладке линий всасыва-
ния жидкости, особенно если трубки очень длинные.
Необходимо отметить, что трубопровод должен быть как можно КОРОЧЕ И С НАИМЕНЬШИМ КОЛИЧЕСТВОМ ИЗ-
ГИБОВ, так как охлаждающая способность системы может значительно при этом сократиться.
В случае прокладки линий холодильного контура с вертикальными участками и конденсаторами, расположенными
выше кондиционера, необходимо установить обратный клапан на трубопроводе со стороны нагнетания хладагента (факуль-
тативно), как можно ближе к выходу машины.
В случае прокладки линий холодильного контура с вертикальными участками и конденсаторами, расположенными
ниже кондиционера, необходимо установить обратный клапан на трубопроводе жидкого хладагента (Опция), как можно
ближе ко входу машины.

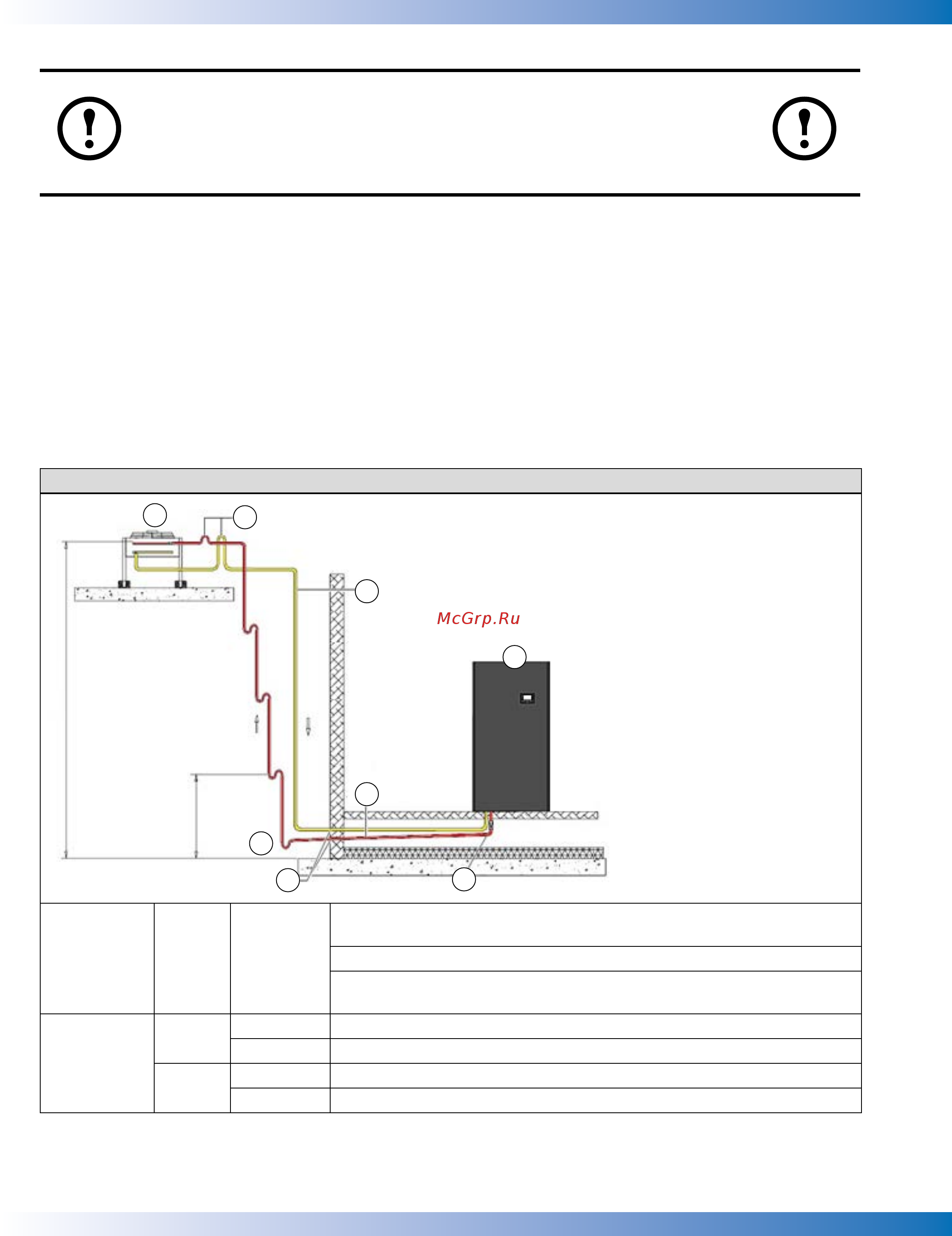

5.3.1 ПРИМЕРЫ ТИПОВЫХ КОНТУРОВ ОХЛАЖДЕНИЯ
Монтаж с конденсатором вверху
A Агрегат
B Обратный клапан в нагнета-
тельном контуре ( (опция)
C Нагнетательный контур
D Точка выхода
E Масляные ловушки
F Линия жидкости
G Реверсивные отводы (верх-
ние по отношению к теплооб-
меннику конденсатора)
H Воздушный конденсатор
(*) Максимальный перепад
уровней
Перепад
уровней
вертикаль-
ный
максимум
30 m
Меры пре-
досторож-
ности
Предусмотреть масляные ловушки на трубопроводе нагнетания через каждые
5 м перепадов уровней
Предусмотреть уклон нагнетательных трубопроводов в 1%
Предусмотреть невозвратный клапан на нагнетательном трубопроводе на вы-
ходе из агрегата
Изоляция
Подача
Внутренняя Необходимо
Внешняя Только из эстетических соображений
Жид-
кость
Внутренняя Только из эстетических соображений
Внешняя Только при установке на солнце или по эстетическим соображениям
30 м (*)
5 м (*)
H
G
F
E
C
A
D
B
