29
Установка/Подключение
Подключение

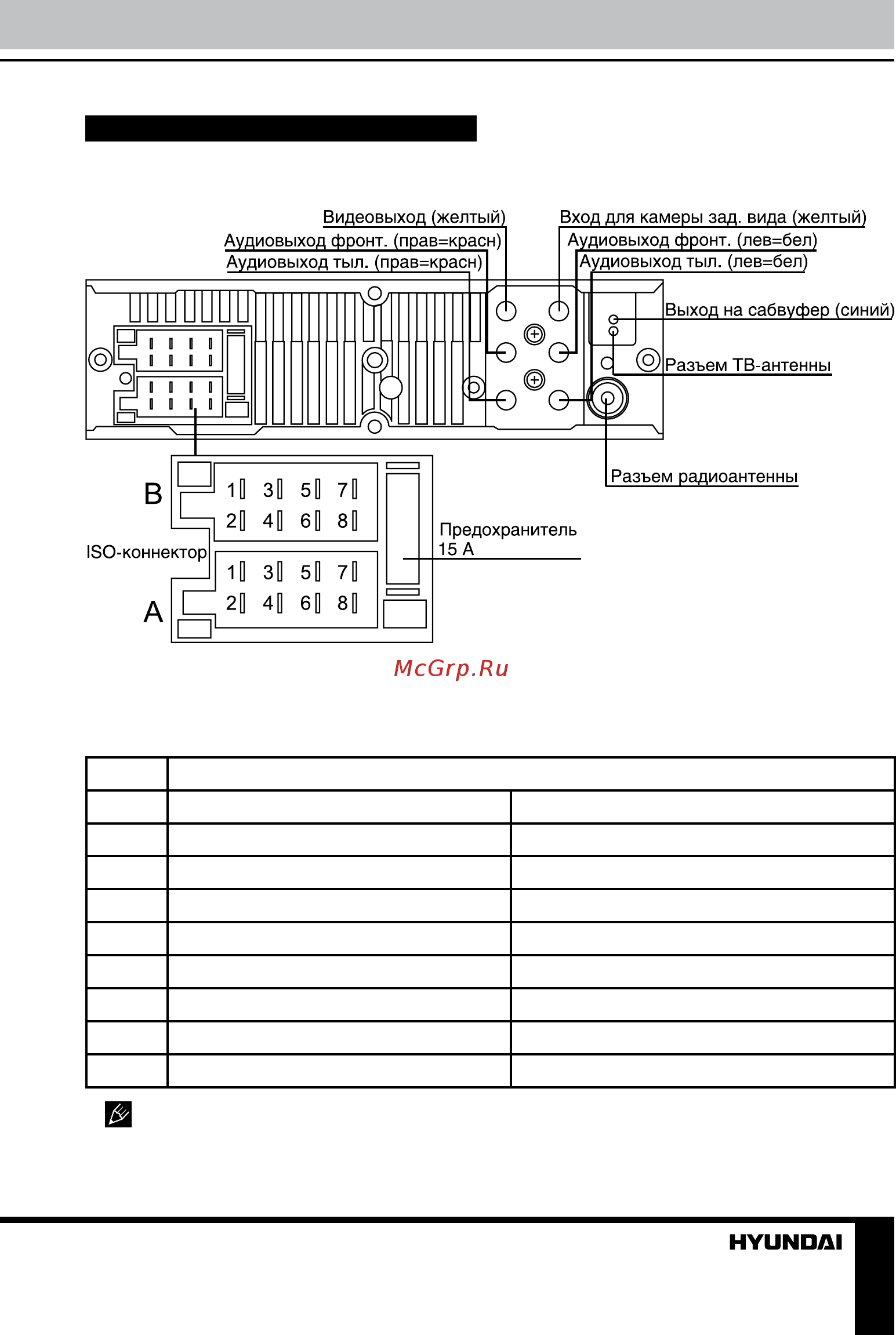

Схема электрических соединений
Таблица проводов ISO-коннектора
Номер Функция
Разъем A Разъем B
1 - Тыловой правый(+) - Фиолетовый
2 Провод заднего хода (розовый) Тыловой правый(-) - Фиолетовый/Черный
3 Парковочный провод (коричневый) Фронтальный правый(+) - Серый
4 Питание 12В (+)/желтый Фронтальн. правый(-) - Серый/Черный
5 Питание антенны/синий Фронтальный левый(+) - Белый
6 - Фронт. левый((-) - Белый/Черный
7 Зажигание/красный Тыловой левый(+) - Зеленый
8 Земля/черный Тыловой левый(-) - Зеленый/Черный
Провод питания антенны предназначен для подачи питания на антенну и для удален-
ного управления дополнительным усилителем.
