Hyundai H-CMD4030 [7/45] Connection
![Hyundai H-CMD4030 Black/Amber [7/45] Installation connection](/views2/1095435/page7/bg7.png)
7
Installation/Connection
Connection

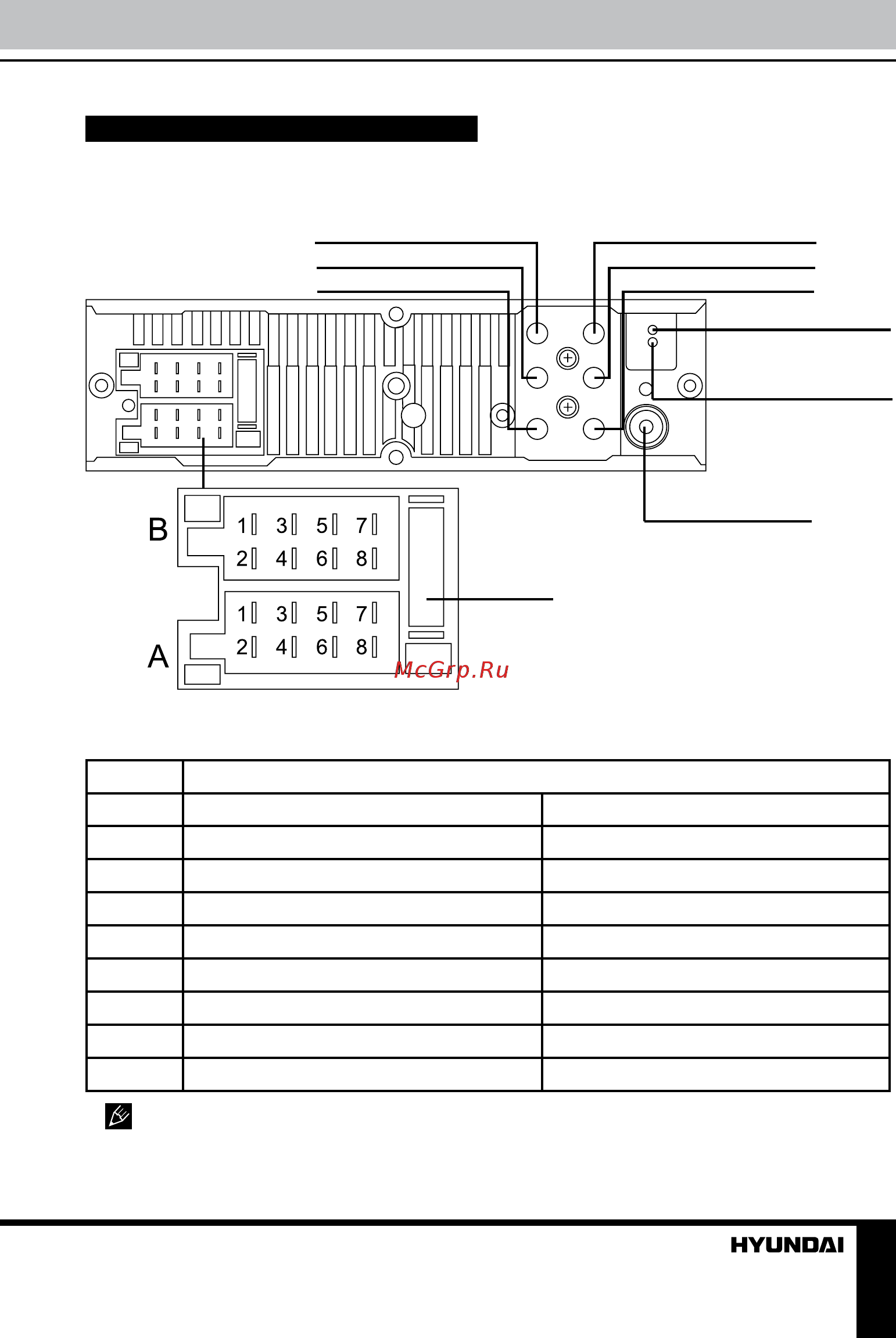

Connection diagram
Video out (yellow)
Line front right out (red)
Line rear right out (red) Line rear left out (white)
Line front left out (white)
Camera input (yellow)
TV antenna input (black)
Subwoofer output (blue)
Radio antenna input
Fuse 15 A
ISO connector
ISO connection table
Location Function
Connector A Connector B
1 - Rear right (+) - Purple
2 Reverse wire (12V DC)/Pink Rear right (-) - Purple/Black
3 Parking/Brown Front right (+) - Grey
4 Battery +12V/Yellow Front right (-) - Grey/Black
5 Power antenna/Blue Front left (+) - White
6 - Front left (-) - White/Black
7 Ignition key (+12V)/Red Rear left (+) - Green
8 Ground/Black Rear left (-) - Green/Black
Power antenna wire is intended for power supply of the antenna and for remote control of
an additional amplifier.
