12

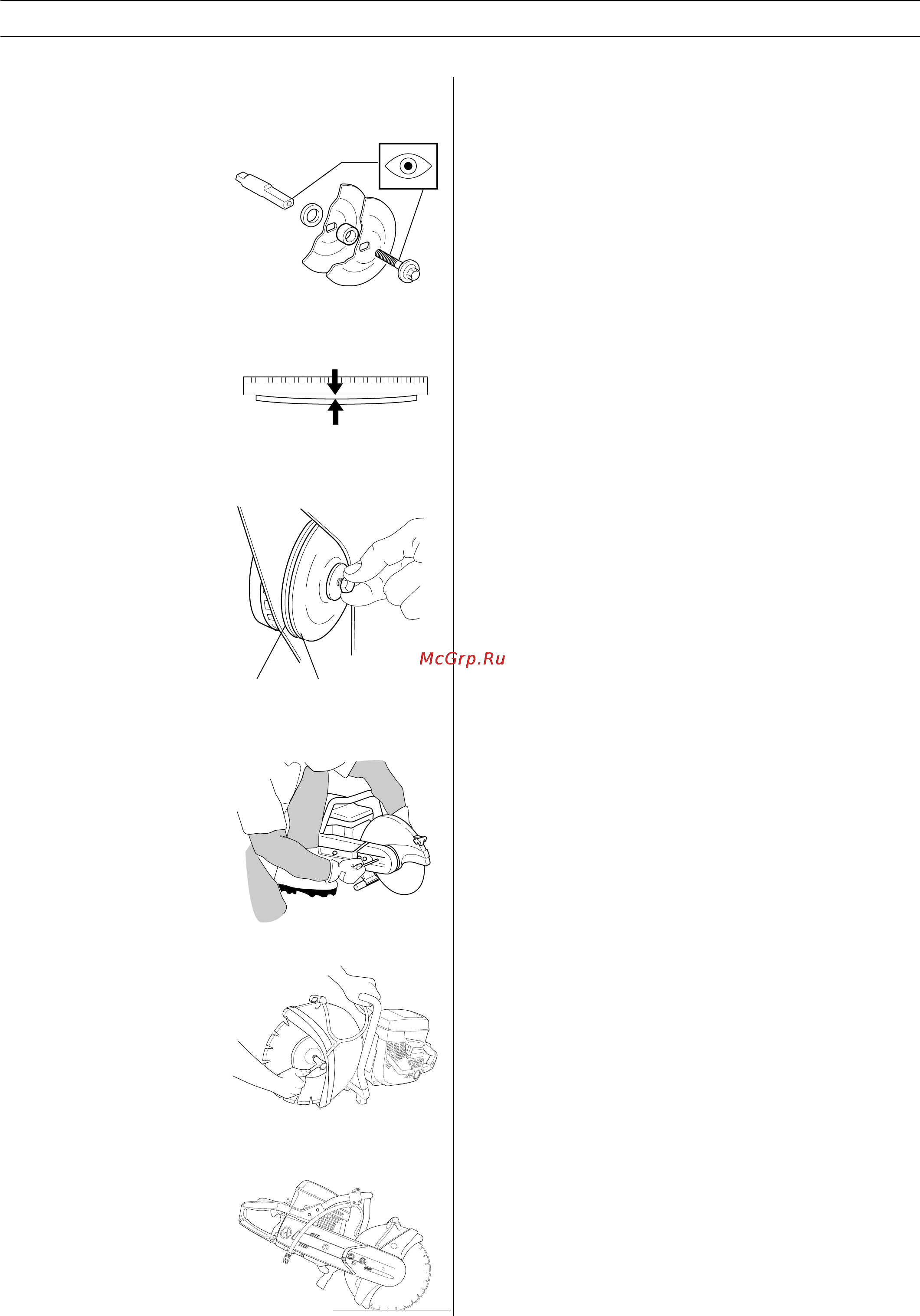

СБОРКА
Проверка вала и фланцев
• Убедитесь, что резьбы на
ведущем вале не повреждены.
• Проверьте, что
контактирующие поверхности
диска и фланцев являются
плоскими, чистыми и они
правильно садятся на
шпиндель.
Не используйте фланцы
грязные, искривленные или с
повреждениями. Не
используйте фланцы других
типоразмеров.
Установка режущего диска
Диски Partner изготовлены и
апробированы для ручной
резки. Бумажные ярлыки на
сторонах диска должны
выравнивать давление фланца
на диск и препятствовать его
скольжению.
Диск зажимается между
фланцами (A) и (B). Фланцы
проворачиваются так, чтобы
они моли сесть на шлицы вала.
Зажимается режущий диск,
используя торцевой гаечный
ключ 501 69 17-02.
Вал может быть заклинен
отверткой, стальным
штифтом
или чем-то подобным. Вставьте
его как можно глубже и
закрутите винт по часовой
стрелке.
Момент затяжки винта,
удерживающего диск:
15-25 Nm.
Кожух диска
Кожух диска на мощном
резчике должен быть всегда
на своем месте.
Кожух должен быть настроен
так, чтобы его задняя часть
была как можно ближе к
обрабатываемой детали.
Так искры и отлетающие
фрагменты эффективнее
собираются кожухом и
выбрасываются от
пользователя.
A
B
