17

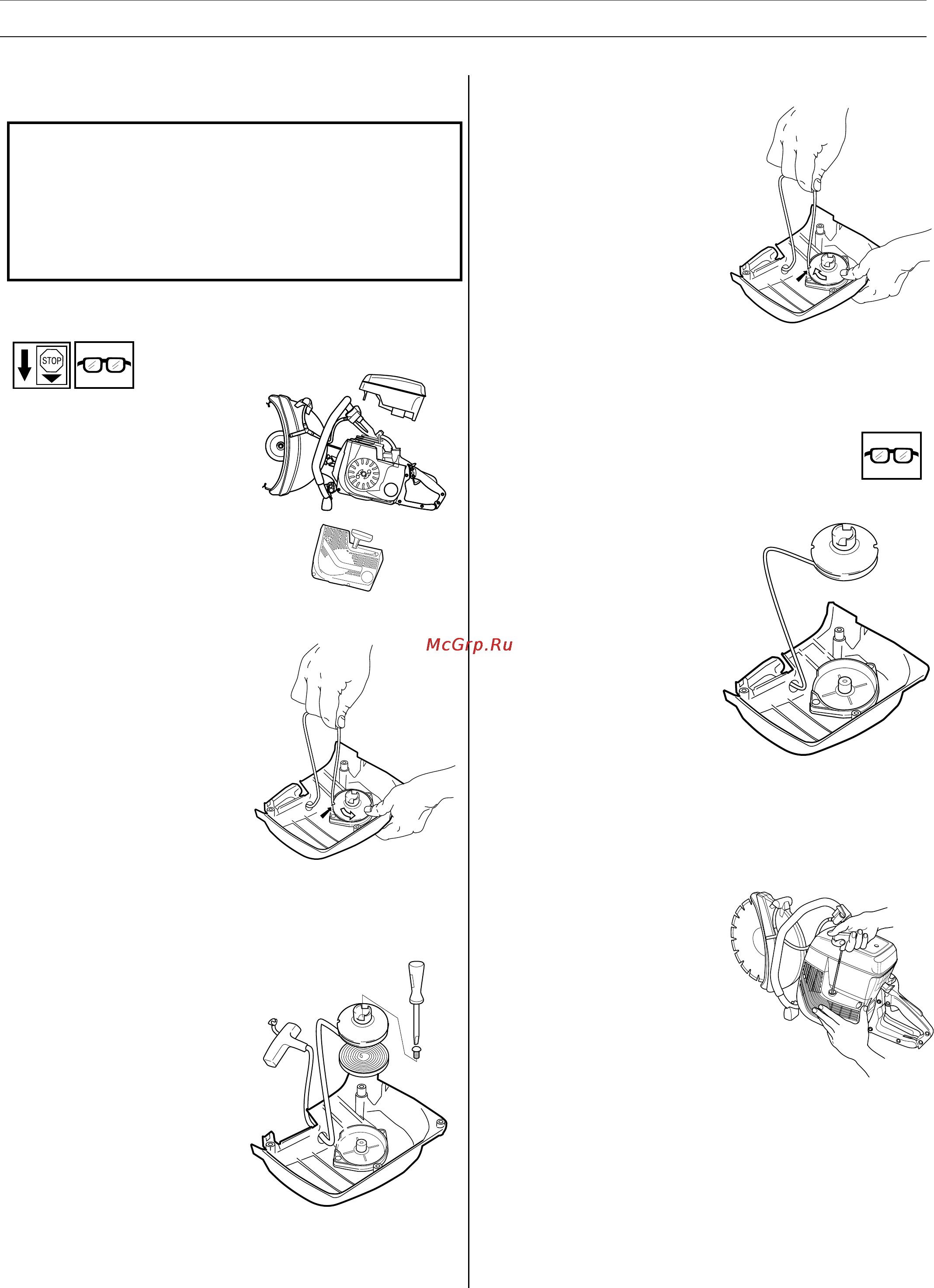

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Стартер
ПРЕДУПРЕЖДЕНИЕ!
• При замене возвратной пружины или шнура будьте
предельно осторожны.
• Возвратная пружина стартера находится в
натянутом положении и при небрежном обращении
может вылететь и причинить травму.
Надевайте защитные очки.
Замена стартерного шнура
• Отделите крышку фильтра
и крышку цилиндра.
• Открутите винты, которые
крепят стартер к картеру и
отделите стартер.
• Вытяните шнур (это около
30 см) и выведите его из
прорези шкива.
Придерживая шкив,
позвольте возвратной
пружине медленно
развернуться.
• Открутите центральный
винт шкива стартера
и
отделите шкив. Вставьте и
закрепите шнур в шкиве.
Наверните на шкив
приблизительно 3 витка
шнура.
• Совместите шкив с
возвратной пружиной так,
чтобы конец пружины
зацепился за шкив.
• Закрепите шкив
центральным винтом.
Протяните шнур через
отверстие в корпусе
стартера, затем сквозь ручку
и завяжите на конце шнура
плотный узел
.
Натяжение возвратной пружины
• Выньте шнур из прорези
шкива и поверните шкив по
часовой стрелке примерно на
2 оборота. Верните шнур на
место
ПРИМЕЧАНИЕ! Убедитесь,
что при полностью вытянутом
шнуре шкив стартера может
быть повернут еще по
крайней мере на 1/2 оборота.
Замена возвратной пружины
• Снимите шкив стартера (см.
выше).
• Открутите винты,
скрепляющие кассету
пружины.
• Прижимая кассету к
верстаку, смотайте из нее
старую возвратную
пружину(внутренней стороной
вниз).
• Если новая пружина при
сборке выскочила, установите
ее заново (от периферии к
центру).
• Смажьте возвратную
пружину жидким маслом.
Соберите шкив стартера,
затем натяните
пружину.
Установка стартера на место
• Вытяните шнур стартера,
затем установите его на свое
место. Удерживая стартер,
отпустите шнур, чтобы
собачки зацепились за шкив.
• Установите и затяните
винты, крепящие стартер.
